Bedienungsanleitung für Envirovent Eco dMEV+ Abluftventilator

Erfahren Sie, wie Sie den Envirovent Eco dMEV+ Abluftventilator installieren, konfigurieren und warten. Vollständiger Leitfaden zu Verkabelung, DIP-Schalter-Einstellungen und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Eco dMEV+ ist ein dezentraler Abluftventilator für den Dauerbetrieb. Die Konfiguration von Luftvolumen, Timer und Feuchtigkeitsschwellen erfolgt über DIP-Schalter auf der Platine. S. 10, 11, 12

Wichtigste Schritte

  • Filterreinigung S. 13
  • DIP-Schalter Einstellung S. 11, 12

Probleme und Lösungen

Lüfter läuft nie auf Boost

Feuchtigkeitssensor auf Maximum oder Raumfeuchtigkeit unter 60% RH.

S. 13
Lüfter läuft immer auf Boost

Feuchtigkeitssensor auf Minimum oder Raumfeuchtigkeit über 90% RH.

S. 13

Wartung und Reset

  • Filterreinigung alle zwei Monate S. 13

Technische Daten

Parameter Wert Hinweis Seiten
Luftvolumen 14 - 65 m3/h Einstellbarer konstanter Volumenstrom S. 11
Timer 1 - 30 Minuten Nachlaufzeit S. 12

Wo es im PDF steht

  • Installation S. 10
  • Verkabelung S. 6, 7, 8, 9
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Der Envirovent Eco dMEV+ ist ein dezentraler Abluftventilator für den Dauerbetrieb. Diese Anleitung deckt die Installation, den elektrischen Anschluss, die Konfiguration der verschiedenen Modelle (S, T, HT, HTP) sowie die Wartung ab. Das Gerät ist für die Wand- oder Deckenmontage geeignet und verfügt über eine doppelte elektrische Isolierung (Klasse II).

Installation

Vor der Installation muss die Stromversorgung unterbrochen werden. Das Gerät ist für die Wand- oder Deckenmontage vorgesehen.

  • Erstellen Sie eine Öffnung von 105 mm Durchmesser in der Wand oder Decke.
  • Bei Verwendung eines Kanalsystems verwenden Sie ein Standardrohr mit 100 mm Durchmesser.
  • Befestigen Sie das Gerät mit den mitgelieferten Schrauben und Dübeln.
  • Stellen Sie sicher, dass der Impeller frei drehen kann und keine Hindernisse den Luftstrom blockieren.

Elektrischer Anschluss

Der Ventilator ist für einphasigen Strom ausgelegt. Da es sich um ein Gerät der Klasse II handelt, ist kein Erdungsanschluss erforderlich. Die Installation muss einen zweipoligen Schalter mit einer Kontaktöffnung von mindestens 3 mm umfassen.

Verkabelungsschema Eco dMEV+
Verkabelungsschema Eco dMEV+

Betrieb und Einstellungen

Der Eco dMEV+ arbeitet kontinuierlich mit niedrigem Volumenstrom. Die Einstellung des konstanten Luftvolumens erfolgt über DIP-Schalter auf der Platine (siehe Fig. 1b).

DIP-Schalter Konfiguration
DIP-Schalter Konfiguration
  • Modell S: Kontinuierlicher Betrieb mit optionaler Boost-Funktion über externen Schalter.
  • Modell T: Ausgestattet mit einem Nachlauf-Timer (einstellbar 1-30 Min.).
  • Modell HT: Verfügt über einen Feuchtigkeitssensor (60-90% RH) und Timer.
  • Modell HTP: Ähnlich wie HT, jedoch mit zusätzlichem Zugschalter für manuellen Boost.

Wartung

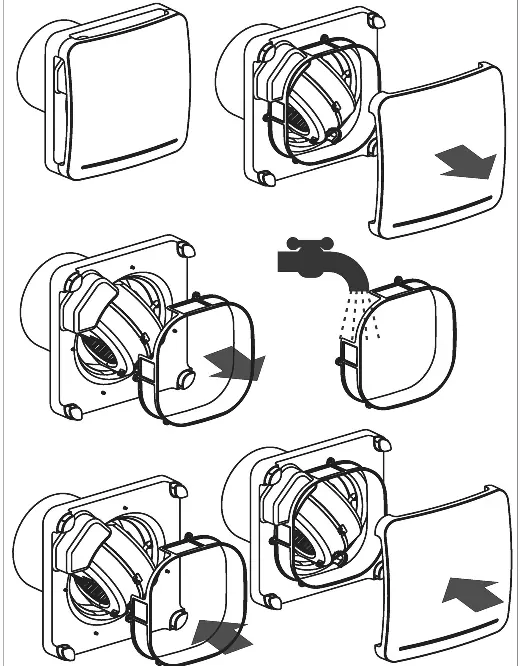

Die Leistung des Ventilators hängt von der Sauberkeit ab. Reinigen Sie das Gerät mindestens alle zwei Monate gemäß Fig. 1a. Der Betrieb ohne den mitgelieferten Kunststofffilter führt zum Erlöschen der Garantie. Die Außenfläche kann mit einem leicht angefeuchteten Tuch und mildem Reinigungsmittel gereinigt werden.

Reinigung des Filters
Reinigung des Filters

Praktische Hilfe

Typische Probleme

Lüfter läuft nie auf Boost

Überprüfen Sie, ob der Feuchtigkeitssensor auf Maximum eingestellt ist oder die Raumfeuchtigkeit unter 60% liegt.

Lüfter läuft dauerhaft auf Boost

Überprüfen Sie, ob der Feuchtigkeitssensor auf Minimum eingestellt ist oder die Raumfeuchtigkeit über 90% liegt.

Vor der Verwendung

  • Stromversorgung vor Installationsbeginn trennen.
  • Wand- oder Deckenöffnung von 105 mm vorbereiten.
  • Bei Kanalanschluss 100 mm Durchmesser verwenden.
  • DIP-Schalter gemäß gewünschtem Luftvolumen konfigurieren.
  • Filter vor Inbetriebnahme einsetzen.

Technische Daten in der Praxis

125 mA Sicherung
Maximal zulässige träge Sicherung für das Modell CT-17/18.

Abbildungen und Diagramme

  • Fig. 1a zeigt die Demontage und Reinigung des Filters.
  • Fig. 1b zeigt die Position der DIP-Schalter und Komponenten.
  • Fig. 3-6 zeigen die verschiedenen Verkabelungsschemata je nach Modell und Schaltertyp.

Modellkompatibilität

  • Nur für Wand- oder Deckenmontage geeignet.
  • Betrieb ohne Filter führt zum Garantieverlust.
  • Feuchtigkeitssensor-Einstellungen nicht außerhalb des Installationsraums ändern.
