Installationsanleitung für Manrose Inline-Extraktionsventilator-Set 150mm

Detaillierte Installationsanleitung für das Manrose 150mm Inline-Extraktionsventilator-Set (Modelle FAN0101 und FAN0102). Enthält wichtige Sicherheitshinweise, Montageanleitungen, Verdrahtungspläne und technische Spezifikationen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Dieses Dokument ist die Installationsanleitung für die Manrose 150mm Inline-Extraktionsventilator-Sets (Modelle FAN0101 und FAN0102). Es beschreibt die Montage, den elektrischen Anschluss und wichtige Sicherheitshinweise. S. 1, 5

Wichtigste Schritte

  • Installation des Innengitters S. 4
  • Elektrischer Anschluss S. 5, 6

Erste Inbetriebnahme

  • Vor der Inbetriebnahme sicherstellen, dass die Installation durch einen Elektriker erfolgt ist und die Stromversorgung korrekt angeschlossen wurde. S. 3, 5

Probleme und Lösungen

Timer-Einstellungen anpassen

Der Timer ist voll einstellbar (0-20 Min Nachlauf, 0-5 Min Einschaltverzögerung).

S. 5

Wartung und Reset

  • Regelmäßige Reinigung der Luftein- und -auslässe von Schmutz und Staub. S. 3

Technische Daten

Parameter Wert Hinweis Seiten
Leistung 18W Maximale Leistungsaufnahme S. 1
Duct-Durchmesser 150mm Rohrdurchmesser S. 1

Wo es im PDF steht

  • Spezifikationen und Übersicht S. 1
  • Regelungen und Standards S. 2
  • Sicherheitshinweise S. 3
  • Installation S. 4, 5
  • Elektrische Anschlüsse S. 6
  • Typische Installation S. 7
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Manrose Inline-Extraktionsventilator-Set Seite 1 Montageschritte für das Innengitter Seite 4 Schaltpläne für Standard- und Timer-Modelle Seite 6 Typische Installationsübersicht Seite 7

Wichtige Informationen zur Installation

Dieses Dokument enthält Installationsanweisungen für die Manrose Inline-Extraktionsventilator-Sets (150mm). Die Installation und der elektrische Anschluss müssen zwingend von einem zugelassenen Elektriker gemäß den aktuellen nationalen Verdrahtungsvorschriften (AS/NZS3000) durchgeführt werden. Vor Beginn der Arbeiten muss die Hauptstromversorgung abgeschaltet werden.

Manrose Inline-Extraktionsventilator-Set
Manrose Inline-Extraktionsventilator-Set

Technische Daten

  • Modelle: FAN0101 (Standard), FAN0102 (Timer)
  • Duct-Durchmesser: 150mm
  • Leistung: 18W
  • Luftleistung: 105 l/s (380 m³/h)
  • Spannung: 220-240V AC, 50Hz
  • Material: Druckguss-Aluminium (Motorgehäuse), PBT-Kunststoff (Impeller)

Installation

Die Installation umfasst die Montage des Innengitters, die Verlegung der flexiblen Rohrleitungen und die Montage des Außengitters.

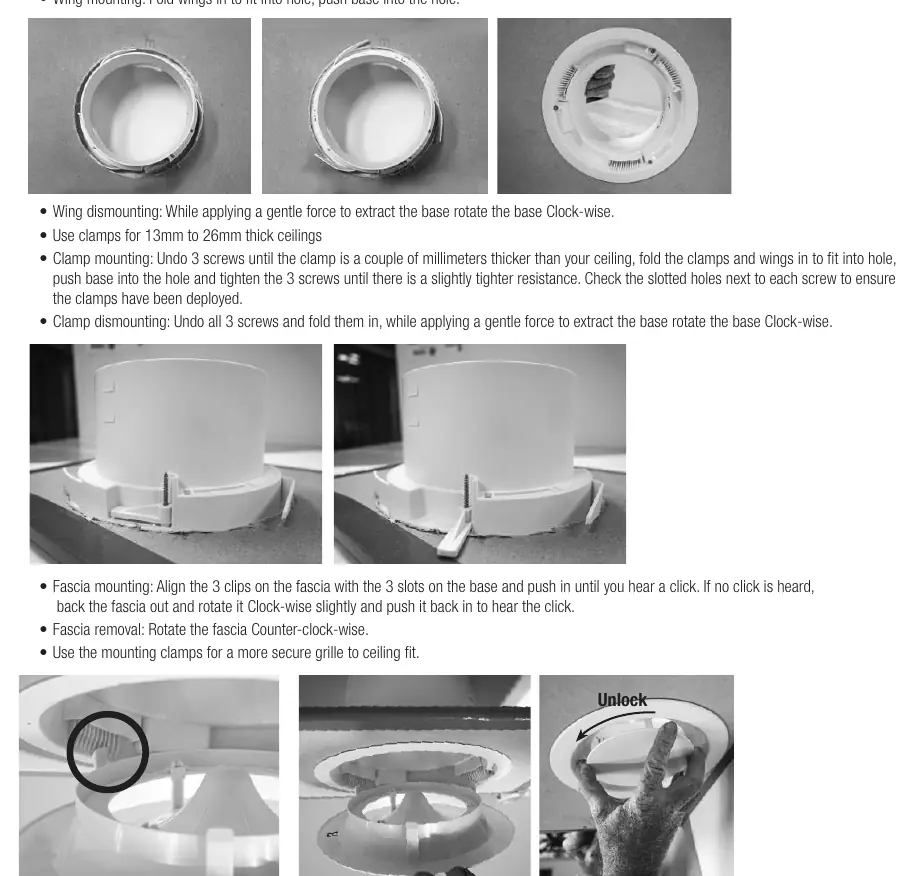

Montageschritte für das Innengitter
Montageschritte für das Innengitter

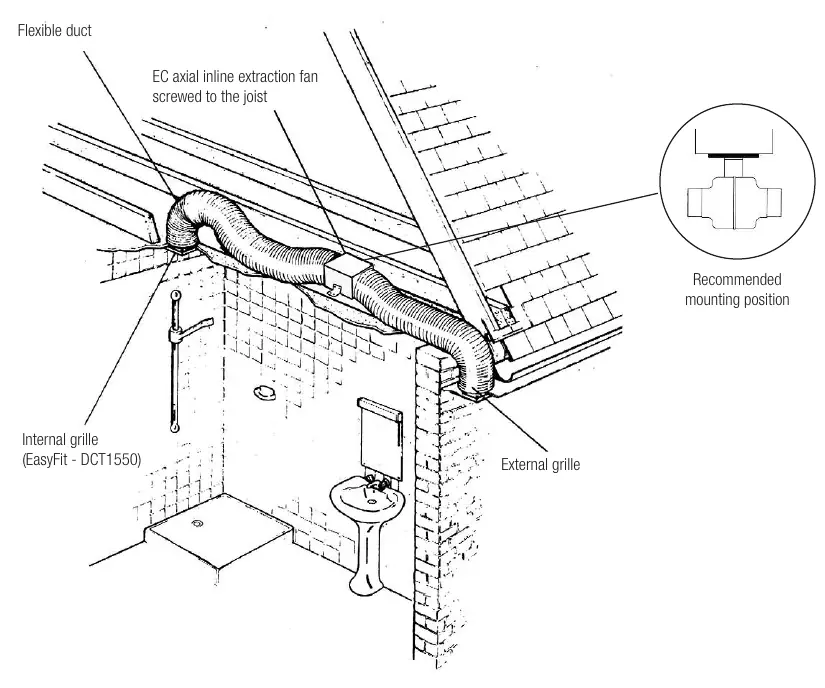

Typische Installationsübersicht
Typische Installationsübersicht
  • Innengitter (EasyFit DCT1550): Erfordert ein Loch von 195mm (+/- 5mm). Verwenden Sie Flügel für 10mm Decken oder Klemmen für 13mm bis 26mm Decken.
  • Außengitter: Erfordert ein Loch von 160mm. Achten Sie darauf, dass der Bereich frei von Hindernissen ist.
  • Rohrleitungen: Verbinden Sie das flexible Rohr mit dem Stutzen und sichern Sie es mit dem mitgelieferten Klebeband. Schneiden Sie das Rohr erst auf die richtige Länge, nachdem das Gitter an der Außenfläche befestigt wurde, um ein zu kurzes Abschneiden zu vermeiden.
  • Hinweis: Halten Sie die Rohrführung so gerade wie möglich, um die Leistung des Ventilators zu optimieren.

Elektrischer Anschluss

Der Anschluss erfolgt über eine feste Verkabelung. Ein flexibles Kabel sollte nicht verwendet werden.

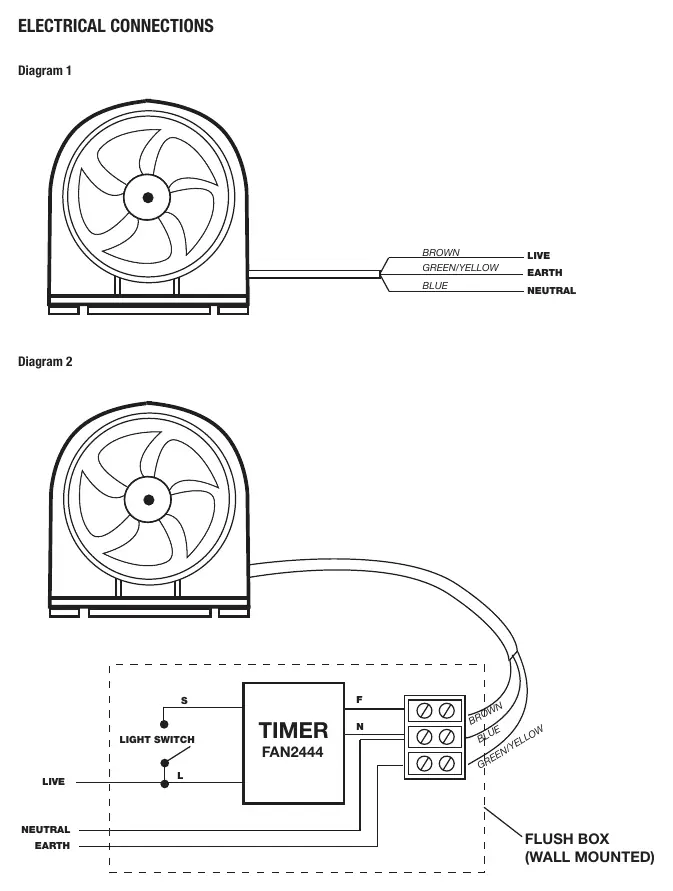

Schaltpläne für Standard- und Timer-Modelle
Schaltpläne für Standard- und Timer-Modelle
  • Modell FAN0101 (Standard): Kann mit dem Lichtschalter oder einem separaten Ventilatorschalter verbunden werden.
  • Modell FAN0102 (Timer): Verfügt über einen einstellbaren Timer (ca. 0-20 Minuten Nachlaufzeit) und eine einstellbare Einschaltverzögerung (0-5 Minuten).

Wartung und Sicherheit

  • Halten Sie Luftein- und -auslässe frei von Schmutz und Staub, um Überhitzung zu vermeiden.
  • Das Gerät darf nicht in unmittelbarer Nähe von Bädern, Schwimmbecken oder in nassen Bereichen verwendet werden.
  • Berühren Sie keine heißen Oberflächen während des Betriebs.
  • Halten Sie brennbare Materialien vom Ventilator fern.

Praktische Hilfe

Typische Probleme

Ventilator läuft nicht an

Überprüfen Sie die elektrische Verbindung und stellen Sie sicher, dass die Stromversorgung eingeschaltet ist.

Timer-Einstellungen sind nicht korrekt

Der Timer ist einstellbar (0-20 Min Nachlauf, 0-5 Min Einschaltverzögerung). Überprüfen Sie die Einstellungen am Timer-Modul.

Flexible Rohrleitung ist zu kurz

Schneiden Sie das Rohr erst auf Länge, nachdem das Außengitter fest montiert ist.

Vor der Verwendung

  • Hauptstromversorgung vor der Installation ausschalten
  • Installation durch einen zugelassenen Elektriker sicherstellen
  • Spannung des Geräts mit dem Typenschild abgleichen
  • Deckenstärke für die Wahl zwischen Flügel- oder Klemmmontage prüfen
  • Sicherstellen, dass der Bereich über dem Außengitter frei von Hindernissen ist

Technische Daten in der Praxis

Max. Fan Watts
Maximale Leistungsaufnahme des Ventilators: 18W
Cut-out Size Internal
Erforderlicher Ausschnitt für das Innengitter: 195mm

Abbildungen und Diagramme

  • Diagramm 1: Schaltplan für Standard-Modell FAN0101
  • Diagramm 2: Schaltplan für Timer-Modell FAN0102

Modellkompatibilität

  • Nur für feste Verkabelung geeignet
  • Nicht für die Verwendung mit alten FAN2444 (mit Widerstand) oder FAN0372 Timern geeignet
