Bedienungsanleitung für VEVOR Shutter Exhaust Fan (BT-WL/EF-Serie)

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen für die Installation und den Betrieb der VEVOR Shutter Exhaust Fans (Modelle der BT-WL- und EF-Serie). Der Ventilator ist mit einem Smart-Controller ausgestattet, der Temperatur- und Feuchtigkeitswerte überwacht und den Betrieb entsprechend anpasst.

Produktbeschreibung

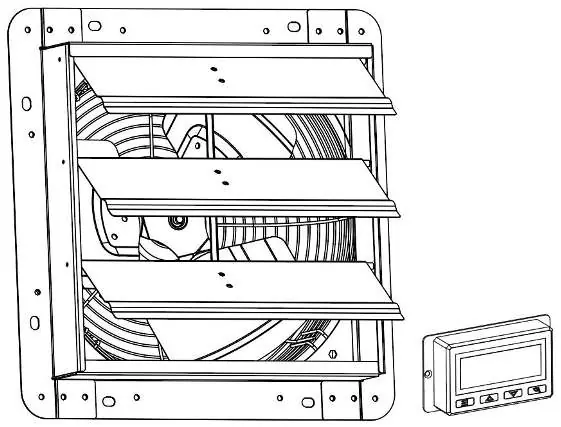

Die Serie umfasst verschiedene Modelle für unterschiedliche Spannungsbereiche (120V oder 220-240V). Der Lieferumfang beinhaltet den Ventilator, Spreizbolzen und einen Smart-Controller.

Installation

Vorbereitung: Sie benötigen einen kleinen Schraubenschlüssel und einen Hammer.

1. Installieren Sie das Produkt mindestens 3-5 Meter über dem Boden.

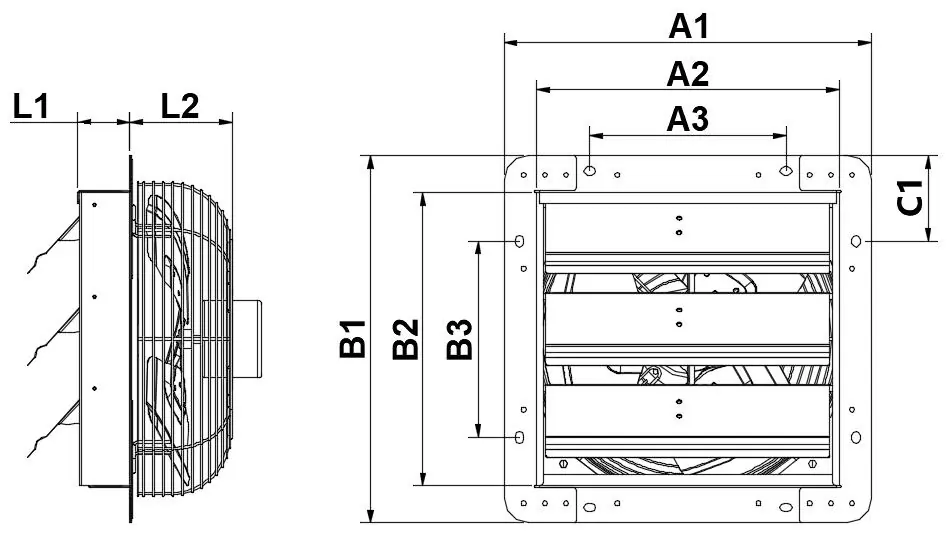

2. Erstellen Sie ein Loch in der Wand gemäß den Maßen A2 x B2.
3. Bohren Sie vier Löcher in die Wand (Größe A3 oder B3).

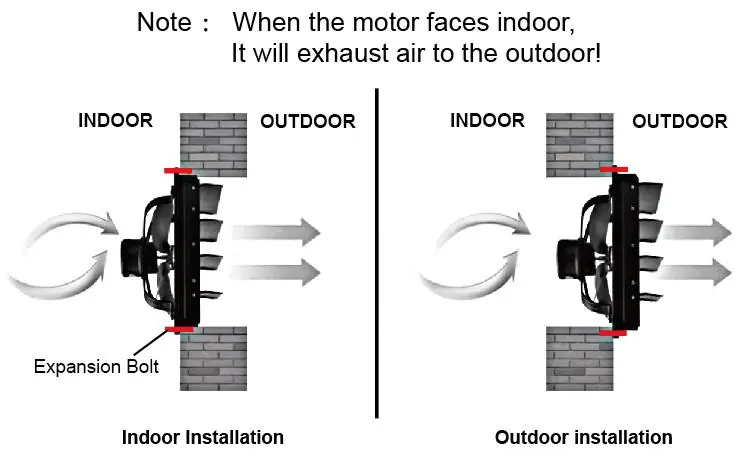

4. Installieren Sie die vier Spreizbolzen (Innen- oder Außenmontage möglich).
5. Setzen Sie das Produkt ein und befestigen Sie es mit Muttern.
6. Schließen Sie die Verkabelung gemäß dem Schaltplan an. Stellen Sie sicher, dass das Produkt fest sitzt, bevor Sie es einschalten.

Inbetriebnahme und Einrichtung

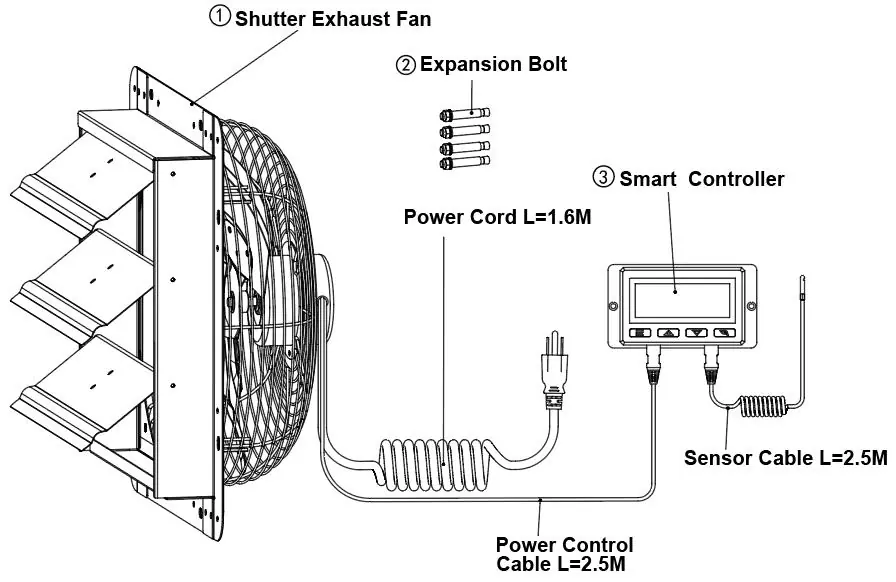

Schritt 1: Verbinden Sie den 3-poligen Stecker des Ventilators mit dem Ausgang 1 oder 2 des Controllers. Verbinden Sie den 4-poligen Stecker des Sensors mit dem Sensor-Port des Controllers.

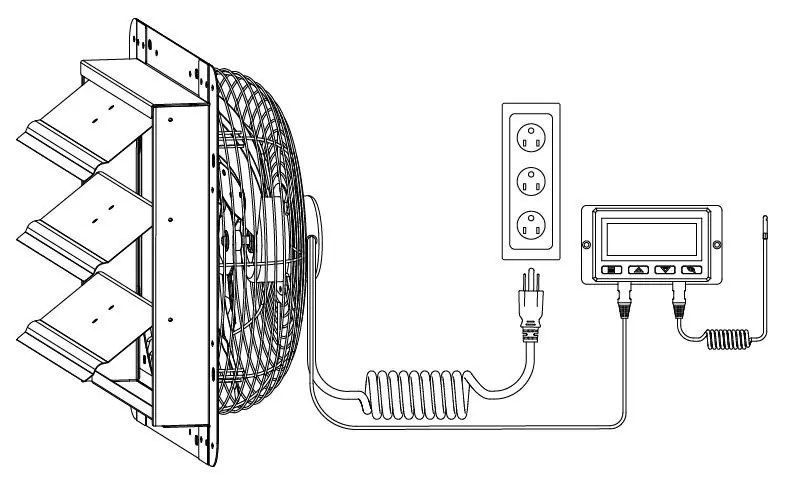

Schritt 2: Stecken Sie das Netzkabel des Ventilators in eine Wechselstromsteckdose.

Tipp: Smart-Controller mit EC-Motoren können zwei Ventilatoren beliebiger Größe unterstützen. Beide Ventilatoren müssen an eine Steckdose angeschlossen werden.

Programmierung

Der Controller bietet verschiedene Modi, die über die MODE-Taste durchlaufen werden können:

• ON-Modus: Kontinuierlicher Betrieb, einstellbare Leistung (0-10).
• OFF-Modus: Ventilator ist ausgeschaltet.
• TIMER-Modus: Betrieb für eine festgelegte Zeitdauer.
• AUTO-Modus: Aktivierung basierend auf vier Triggern (Hohe/Niedrige Temperatur, Hohe/Niedrige Feuchtigkeit).
• ALARM-Einstellungen: Konfiguration von Alarmen für Temperatur- und Feuchtigkeitsgrenzwerte.

Zusätzliche Funktionen:

• Display-Helligkeit: Einstellbar in den Stufen 1/2/3/A3.
• Einheiten: Wechsel zwischen Fahrenheit (°F) und Celsius (°C) durch gleichzeitiges Drücken der Auf- und Ab-Tasten im OFF-Modus.
• Controller-Sperre: Halten Sie die LEAF-Taste für 3 Sekunden gedrückt, um das Display zu sperren.
• ECO-Modus: Schaltet das Display aus, während Programme im Hintergrund weiterlaufen.

Reinigung und Wartung

1. Trennen Sie das Gerät vor der Reinigung immer von der Stromquelle.
2. Reinigen Sie Kunststoffteile mit milder Seife und einem feuchten Tuch oder Schwamm.
3. Entfernen Sie Seifenreste gründlich mit klarem Wasser.
4. Achten Sie darauf, dass keine Flüssigkeiten in den Motor gelangen.

Fehlerbehebung und Warnsymbole

Das Display zeigt Warnsymbole an, wenn bestimmte Funktionen oder Alarme ausgelöst werden:

• Display-Sperre: Zeigt an, dass der Controller gesperrt ist.
• Feuchtigkeitsalarm: Blinkt bei Auslösung des Feuchtigkeitsalarms.
• Temperaturalarm: Blinkt bei Auslösung des Temperaturalarms.
• Lüfterwarnung: Blinkt, wenn die Sonde Störungen erkennt. Überprüfen Sie den Ventilator auf Probleme.
