Installationsanleitung für DucoBox Focus
Detaillierte Installationsanleitung für die DucoBox Focus. Erfahren Sie alles über Montage, Verkabelung, Steuerventile, Pairing-Verfahren und Durchflusskalibrierung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die DucoBox Focus ist ein bedarfsgesteuertes Lüftungssystem, das als Abluftventilator und zentrales Steuergerät fungiert. Die Installation erfordert die Montage der Einheit, den Anschluss der Rohrleitungen, die Verkabelung der Komponenten (RF oder kabelgebunden) und eine anschließende Durchflusskalibrierung. S. 3, 4, 13
Wichtigste Schritte
- Installer-Modus aktivieren S. 10, 11
- Komponenten paaren S. 11
- Durchfluss kalibrieren S. 13, 14
Erste Inbetriebnahme
- Stromversorgung anschließen und System automatisch konfigurieren lassen. S. 14
Probleme und Lösungen
LED leuchtet orange
System nicht kalibriert. Neustart durchführen.
S. 10
LED blinkt rot
Nicht im Netzwerk. Pairing durchführen.
S. 10Wartung und Reset
- Werksreset: 'INST' und 'ENTER' lange drücken (ab Version 18xxxx). S. 12
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 230V AC | Netzspannung | S. 4, 7 |
| RF-Frequenz | 868 MHz | Drahtlose Kommunikation | S. 7 |
Wo es im PDF steht
- Verkabelung S. 6
- Kalibrierung S. 13, 14
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die DucoBox Focus fungiert als Abluftventilator und als zentrales Steuergerät für das DUCO Demand-Controlled Natural Ventilation System. Die Installation und Inbetriebnahme darf ausschließlich durch einen akkreditierten Installateur erfolgen. Das Gerät muss permanent in Betrieb sein. Vor Arbeiten am Gerät muss die Stromversorgung unterbrochen werden.
Montage
Die Montage muss in einem geschlossenen Raum erfolgen. Achten Sie auf einen Abstand von mindestens 3 Metern zu Schornsteinen. Vermeiden Sie Bereiche mit fettiger Atmosphäre, korrosiven Gasen oder Temperaturen über 40 °C. Die Rohrleitungen müssen vor Inbetriebnahme angeschlossen werden, um ein Berühren des Ventilators zu verhindern.

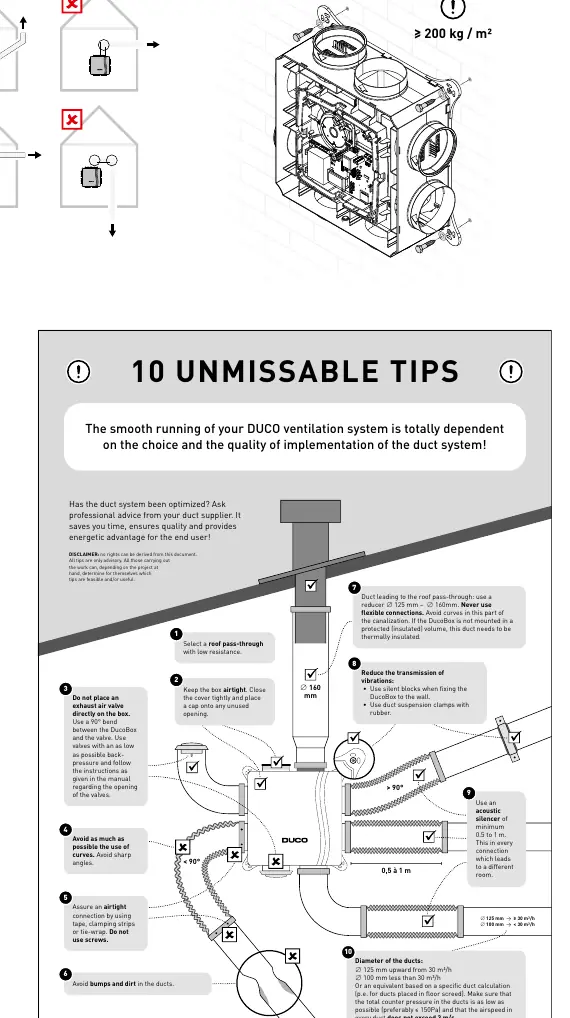

10 Unverzichtbare Tipps
- Wählen Sie einen Dachdurchgang mit geringem Widerstand.
- Halten Sie das Gehäuse luftdicht.
- Vermeiden Sie Abgashauben oder Wäschetrockner-Anschlüsse.
- Verwenden Sie Schalldämpfer (mind. 0,5 bis 1 m) bei Verbindungen zu anderen Räumen.
- Vermeiden Sie scharfe Kurven und Knicke in den Kanälen.
- Verwenden Sie Silent-Blöcke zur Vibrationsdämpfung.
Verkabelung
Die DucoBox Focus unterstützt sowohl drahtlose (RF) als auch kabelgebundene Kommunikation. Bei RF-Komponenten ist ein Hindernis-freier Bereich von mindestens 30 cm um das Gerät einzuhalten. Kabelgebundene Komponenten können in Reihe geschaltet werden (Daisy-Chain). Verwenden Sie abgeschirmte Kabel (5 x 0,75 mm²), um Störungen zu vermeiden.

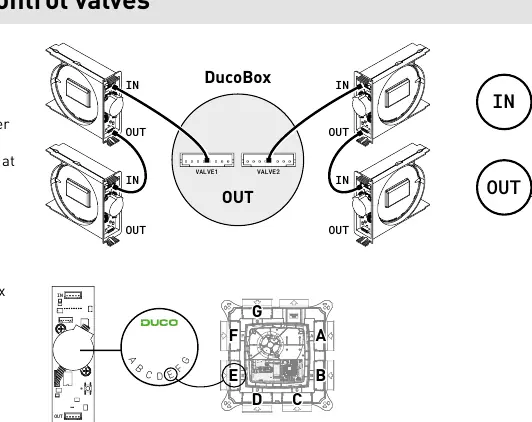

Steuerventile
Die Steuerventile regeln den Abluftstrom in den jeweiligen Zonen. Ein Steuerventil mit CO2- und Feuchtigkeitsmessung erfordert Softwareversion 11.2 oder höher. Es können bis zu 7 Ventile direkt angeschlossen werden (erweiterbar auf 11 mit dem Control Valve Manifold). Die Ventile werden durch Einschieben in die vorgesehenen Steckplätze montiert.
Elektronische Installation
Um Komponenten hinzuzufügen oder zu entfernen, muss das System in den 'Installer-Modus' versetzt werden. Dies geschieht durch Drücken der 'INST'-Taste an der DucoBox. Die LED blinkt dann grün. Das Pairing erfolgt durch kurzes Drücken der Taste an der Komponente, während sich das System im Installer-Modus befindet.
Durchflusskalibrierung
Die Kalibrierung muss an einem windstillen Tag erfolgen. Vor der Kalibrierung müssen alle Fenster und Türen geschlossen sein, die Abdeckungen der DucoBox müssen fest sitzen und alle Fensterlüfter müssen geöffnet sein. Die Kalibrierung startet automatisch nach dem Einschalten und dauert 30 Sekunden plus 1 Minute pro angeschlossenem Steuerventil.
Wartung und Service
Bei Problemen wenden Sie sich bitte an Ihren Installateur. Halten Sie die Seriennummer des Produkts bereit. Weitere Informationen und Wartungsvideos finden Sie unter www.duco.tv.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
LED leuchtet orange
Das System ist nicht kalibriert. Starten Sie die DucoBox neu und führen Sie die Kalibrierung erneut durch.
RF-Komponenten verbinden nicht
Entfernen Sie Hindernisse wie Waschmaschinen oder Trockner im Umkreis von 30 cm um die RF-Komponente.
System nicht im Netzwerk
LED blinkt rot. Aktivieren Sie den 'Installer-Modus' und führen Sie das Pairing erneut durch.
Vor der Verwendung
- Stromversorgung 230V, geerdet und abgesichert prüfen.
- Abstand von mindestens 3 m zu Schornsteinen einhalten.
- Keine brennbaren, fettigen oder korrosiven Gase in der Umgebung.
- Rohrleitungen vor Inbetriebnahme vollständig anschließen.
- Sicherstellen, dass keine Hindernisse den Zugang zum Ventilator blockieren.
Technische Daten in der Praxis
- Stromversorgung
- 230V AC, 50/60 Hz für die DucoBox; 24V DC für kabelgebundene Komponenten.
- Max. Luftstrom
- Abhängig von der Konfiguration der Steuerventile (25, 50, 75 m³/h).
Abbildungen und Diagramme
- Die 10 Tipps auf Seite 5 zeigen die korrekte Rohrführung und Vibrationsdämpfung.
- Das Schaltbild auf Seite 6 zeigt die Anschlüsse für Stromversorgung, RF-Antenne und kabelgebundene Komponenten.
- Die Kalibrierungssituationen auf Seite 13 zeigen, wie Ventile je nach Anzahl der Lüftungsöffnungen einzustellen sind.
Modellkompatibilität
- Nur für Wohngebäude geeignet, nicht für industrielle Nutzung (Schwimmbäder, Saunen).
- Nicht an Abzugshauben oder Wäschetrockner anschließen.
- Steuerventile mit CO2/RH-Sensor erfordern Softwareversion 11.2 oder höher.
