Installationsanleitung für Manrose Inline-Extraktionsventilator-Set 150mm
Detaillierte Installationsanleitung für das Manrose 150mm Inline-Extraktionsventilator-Set (Modelle FAN0618 und FAN0619). Enthält Anweisungen zur Montage, Verkabelung, Timer-Einstellung und Sicherheitshinweise.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Installation des Manrose Inline-Extraktionsventilators muss durch einen zugelassenen Elektriker erfolgen. Das Gerät wird an einem Balken befestigt und über ein 150mm Kanalsystem mit Innen- und Außengittern verbunden. S. 3, 6
Wichtigste Schritte
- Loch für das Innengitter schneiden (195mm für EasyFit, 165mm/155mm für andere) S. 5, 6
- Ventilator an einem Balken befestigen S. 6
- Elektrischen Anschluss gemäß Diagramm 1 (Standard) oder 2 (Timer) vornehmen S. 4, 6
Erste Inbetriebnahme
- Vor der ersten Inbetriebnahme sicherstellen, dass die Stromversorgung korrekt angeschlossen ist und alle Lüftungswege frei sind. S. 3
Wartung und Reset
- Luftein- und -auslässe regelmäßig reinigen, um Blockaden zu vermeiden. S. 3
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 220-240V AC, 50Hz | Erforderliche Netzspannung | S. 1 |
| Kanalgröße | 150mm | Durchmesser des Lüftungskanals | S. 1 |
Wo es im PDF steht
- Spezifikationen und Abmessungen S. 1
- Elektrische Anschlussdiagramme S. 4
- Installationsschritte S. 5, 6
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Die Installation und der elektrische Anschluss dieses Geräts müssen zwingend durch einen zugelassenen Elektriker gemäß den aktuellen nationalen Verkabelungsvorschriften (z. B. AS/NZS3000) erfolgen. Vor Beginn der Arbeiten muss die Hauptstromversorgung zwingend abgeschaltet werden. Das Gerät darf nicht für Personen mit eingeschränkten körperlichen oder geistigen Fähigkeiten ohne Aufsicht verwendet werden.

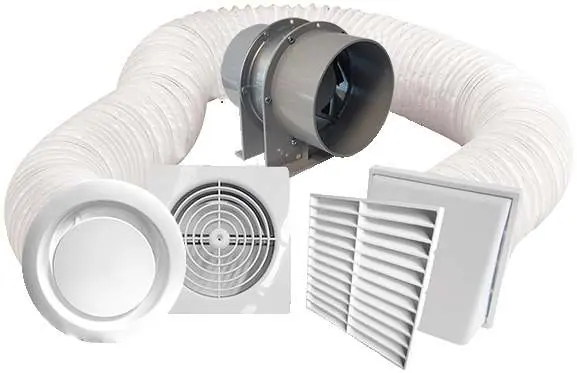

Installation des Innen- und Außengitters

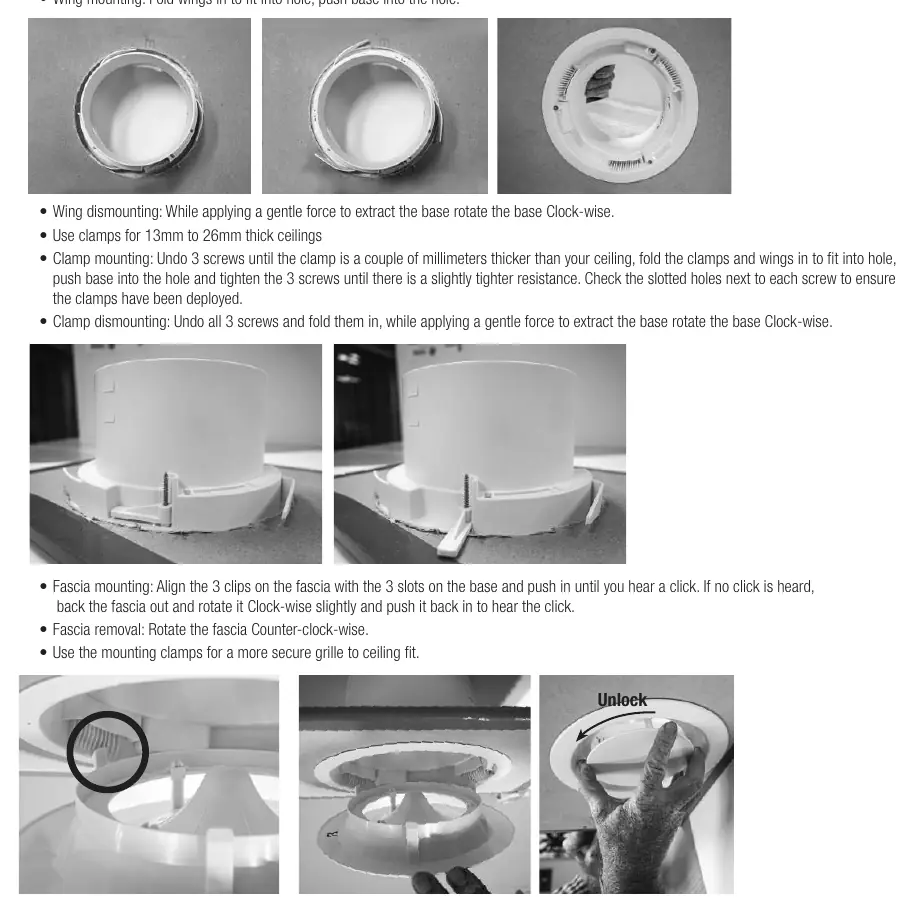

- Innengitter (EasyFit DCT1550): Schneiden Sie ein Loch von 195mm (Toleranz +/- 5mm) in die Decke.
- Flügelmontage (für 10mm Decken): Flügel einklappen, Basis in das Loch drücken.
- Klemmmontage (für 13-26mm Decken): Die 3 Schrauben lösen, Klemmen einklappen, in das Loch einsetzen und die Schrauben festziehen, bis die Klemmen greifen.
- Außengitter: Wählen Sie eine geeignete Position in der Laibung oder Außenwand. Schneiden Sie ein 160mm Loch. Befestigen Sie das Gitter mit Schrauben und dichten Sie es ggf. ab.
Montage des Ventilators
- Wählen Sie einen geeigneten Ort, um den Ventilator an einem Balken zu befestigen.
- Sichern Sie das Gerät mit zwei Schrauben durch die Befestigungshalterung.
- Achten Sie auf die Pfeilmarkierung am Gerät, die die Luftstromrichtung anzeigt. Die Auslassseite ist dort, wo das Ventilatorblatt deutlich sichtbar ist.
- Verbinden Sie den flexiblen Kanal mit dem Ventilator und dem Gitter unter Verwendung des mitgelieferten Klebebands.
Elektrischer Anschluss
- Modell FAN0618 (Standard): Anschluss an einen Lichtschalter oder einen dedizierten Ventilatorschalter.
- Modell FAN0619 (Timer): Anschluss gemäß Diagramm 2. Der Timer ist einstellbar (ca. 0-20 Minuten Nachlaufzeit, 0-5 Minuten Verzögerung beim Einschalten).
Wartung
Halten Sie die Luftein- und -auslässe frei von Schmutz und Staub, um eine Überhitzung zu vermeiden. Decken Sie das Gerät nicht ab. Überprüfen Sie regelmäßig die Sauberkeit der Öffnungen.
Praktische Hilfe
Typische Probleme
Ventilator läuft nicht an
Überprüfen Sie die Verkabelung gemäß Diagramm 1 oder 2. Stellen Sie sicher, dass der Lichtschalter oder der dedizierte Ventilatorschalter eingeschaltet ist.
Überhitzung des Geräts
Stellen Sie sicher, dass die Luftein- und -auslässe frei von Staub, Schmutz oder Blockaden sind. Decken Sie das Gerät niemals ab.
Gitter sitzt locker
Verwenden Sie bei der Montage die mitgelieferten Montageklemmen für einen sichereren Halt in der Decke.
Vor der Verwendung
- Hauptstromversorgung vor der Installation ausschalten
- Spannung des Geräts mit der Netzspannung abgleichen
- Sicherstellen, dass die Installation durch einen Elektriker erfolgt
- Lüftungswege auf Hindernisse prüfen
- Sicherstellen, dass das Gerät mehr als 2,1m über dem Boden installiert wird
Technische Daten in der Praxis
- Timer (FAN0619)
- Einstellbare Nachlaufzeit von ca. 0-20 Minuten und Einschaltverzögerung von 0-5 Minuten.
Abbildungen und Diagramme

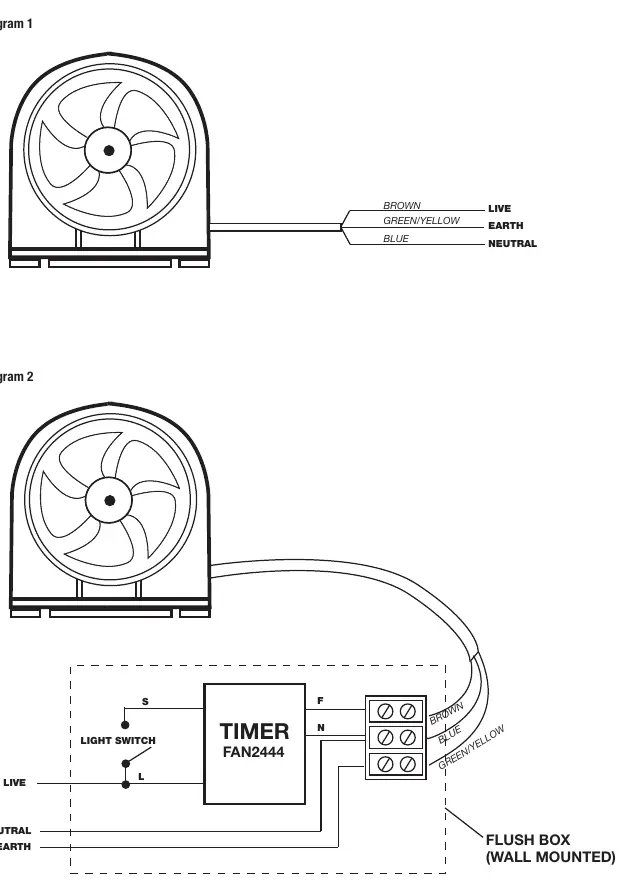

- Diagramm 1 zeigt den Anschluss für das Standardmodell FAN0618.
- Diagramm 2 zeigt den Anschluss für das Modell FAN0619 mit Timer-Modul.

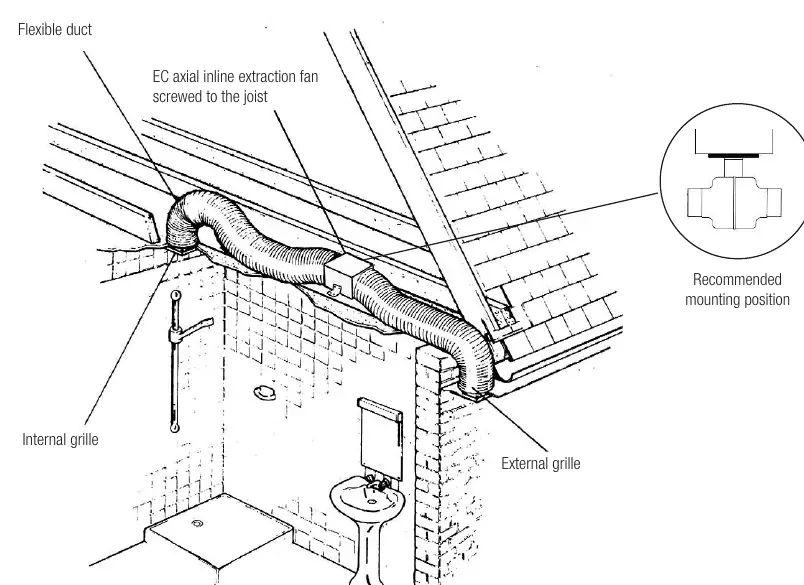

- Die typische Installation zeigt den Ventilator an einem Balken befestigt, verbunden mit flexiblem Kanal zu Innen- und Außengitter.
Modellkompatibilität
- Nicht geeignet für die Verwendung in unmittelbarer Nähe von Badewannen oder Schwimmbecken.
- Nur für Festverkabelung geeignet, kein flexibles Netzkabel verwenden.
