Service- und Installationsanleitung für Lüftungsgerät Systemair SAVE VTR 150/B

Detaillierte Service- und Installationsanleitung für das Lüftungsgerät Systemair SAVE VTR 150/B. Erfahren Sie alles über Konfiguration, Wartung, Zubehörinstallation und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Das Systemair SAVE VTR 150/B ist ein Lüftungsgerät, das über das SAVE Touch Bedienfeld oder eine mobile App konfiguriert wird. Die Anleitung deckt die Inbetriebnahme, Menüführung, Wartung und den Anschluss von Zubehör ab. S. 3, 6, 23

Wichtigste Schritte

Inbetriebnahme S. 6
Filterwechsel S. 18

Erste Inbetriebnahme

Der Startup-Assistent startet automatisch beim ersten Einschalten und kann nicht übersprungen werden (außer bei Verwendung des SAVE LIGHT Panels). S. 6

Probleme und Lösungen

Gerät lässt sich nicht steuern

Trennen Sie die Stromversorgung für mindestens 10 Sekunden, um die Steuerungsfunktionen zurückzusetzen.

S. 32

Wartung und Reset

Filter-Timer zurücksetzen (SAVE LIGHT) S. 18

Technische Daten

Parameter	Wert	Hinweis	Seiten
Gesamtleistungsaufnahme	672 W / 1172 W	Abhängig vom installierten Nachheizregister (500 W oder 1000 W).	S. 27
Absicherung	10 A	Erforderliche Absicherung für das Gerät.	S. 27

Wo es im PDF steht

Inhaltsverzeichnis S. 3
Konfiguration S. 6, 26
Service und Wartung S. 27, 29

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

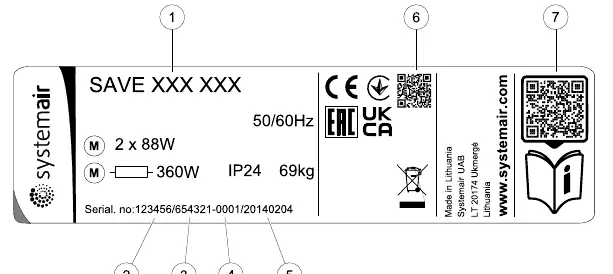

Seite 5

Seite 28

Seite 45

Wichtige Informationen aus der Anleitung

Diese Anleitung richtet sich an autorisiertes Fachpersonal und Benutzer des Lüftungsgeräts Systemair SAVE VTR 150/B. Sie enthält wichtige Sicherheitsanweisungen, Konfigurationsschritte, Wartungshinweise und Anleitungen zur Installation von Zubehör. Das Gerät sollte kontinuierlich betrieben werden und nur für Wartungsarbeiten gestoppt werden. Stellen Sie sicher, dass alle Filter montiert sind, bevor Sie das Gerät in Betrieb nehmen.

Konfiguration und Inbetriebnahme

Beim ersten Einschalten führt ein obligatorischer Startup-Assistent durch die Grundeinstellungen:

Sprachauswahl
Datum und Uhrzeit
Import von Konfigurationsdateien (falls Internet Access Module vorhanden)
Luftstromsteuerung (Manuell/RPM) und Luftstromwerte
Heizertyp (Keiner/Elektrisch/Wasser/Wechsel)
Zurücksetzen des Filterwechsel-Timers

Die Konfiguration kann über das SAVE Touch Bedienfeld oder eine mobile App erfolgen. Das SAVE LIGHT Bedienfeld überspringt den Assistenten und nutzt Werkseinstellungen.

Menüfunktionen

Das Hauptmenü bietet Zugriff auf:

Geräteinformationen: Status, Komponenten und Ein-/Ausgänge.
Alarme: Detaillierte Informationen zu aktiven Systemalarmen und Alarmprotokoll.
Wochenplan: Konfiguration von Luftstromniveaus für bestimmte Zeiträume.
Filter: Anzeige der verbleibenden Zeit bis zum Filterwechsel.
Systemeinstellungen: Sprache, Land, Zeit, Kontaktinformationen und Displayeinstellungen.
Service: Zugriff auf alle Systemparameter (passwortgeschützt, Standard: 1111).

Wartung und Service

Wartungsarbeiten dürfen nur von autorisiertem Personal durchgeführt werden. Vor Arbeiten am Gerät muss die Stromversorgung unterbrochen werden. Achten Sie auf rotierende Teile, die nach dem Abschalten nachlaufen können. Die internen Komponenten wie Ventilatoren, Filter und Wärmetauscher sind für Reinigung und Wartung zugänglich.

Zubehör und Erweiterungen

Das Gerät unterstützt eine Vielzahl an Zubehör, darunter:

Internet Access Module (IAM): Zur Fernsteuerung via App oder Computer.
Sensoren: CO2-, Feuchtigkeits- und Temperatursensoren zur Luftqualitätsregelung.
Heiz- und Kühlsysteme: Elektrische oder wassergeführte Heizregister, Kühlregister und Erdwärmetauscher.

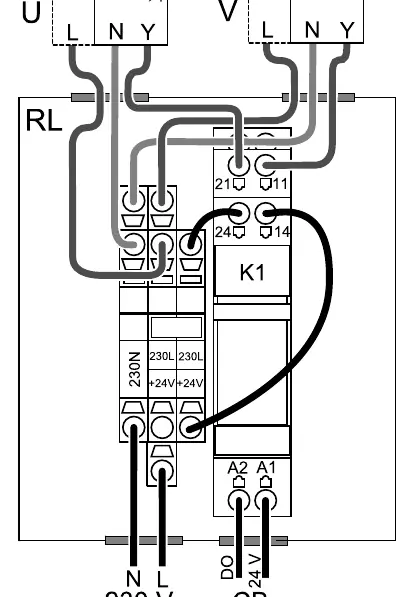

Dämpfer und Druckwächter: Zur Steuerung von Außen-/Abluftklappen und Drucküberwachung.
Bedienpanels: Anschluss mehrerer Bedienpanels möglich.

Fehlerbehebung

Bei Betriebsstörungen prüfen Sie zunächst das Alarmprotokoll im Bedienfeld. Häufige Ursachen für Probleme sind:

Ventilatoren starten nicht: Prüfen Sie Sicherungen, Steckverbindungen und den Wochenplan.
Reduzierter Luftstrom: Mögliche Ursachen sind Alarmmeldungen, aktiver Abtaumodus, temporäre Benutzermodi oder verschmutzte Filter/Kanäle.
Niedrige Zulufttemperatur: Prüfen Sie auf Alarme, aktiven Abtaumodus, ECO-Modus oder ob der Überhitzungsschutz ausgelöst hat.

Praktische Hilfe

Typische Probleme

Ventilatoren starten nicht

Prüfen Sie das Bedienfeld auf Alarme, kontrollieren Sie alle Sicherungen und Steckverbindungen sowie die Einstellungen im Wochenplan.

Reduzierter Luftstrom

Prüfen Sie auf Alarme, ob sich das Gerät im Abtaumodus befindet, ob temporäre Benutzermodi aktiv sind oder ob Filter und Kanäle gereinigt werden müssen.

Niedrige Zulufttemperatur

Prüfen Sie auf Alarme, ob der Abtaumodus läuft, ob der ECO-Modus aktiv ist oder ob der Überhitzungsschutz des Nachheizregisters ausgelöst hat.

Vor der Verwendung

Stellen Sie sicher, dass alle Warnschilder am Gerät lesbar sind.
Vergewissern Sie sich, dass die Filter vor dem Start montiert sind.
Prüfen Sie, ob alle elektrischen Anschlüsse korrekt ausgeführt wurden.
Stellen Sie sicher, dass keine Wäschetrockner an das Lüftungssystem angeschlossen sind.

Technische Daten in der Praxis

Gesamtleistungsaufnahme: 672 W (bei 500 W Nachheizregister) oder 1172 W (bei 1000 W Nachheizregister).
Ventilatorsteuerung: EC-Ventilatoren, stufenlos regelbar von 16-100%.

Abbildungen und Diagramme

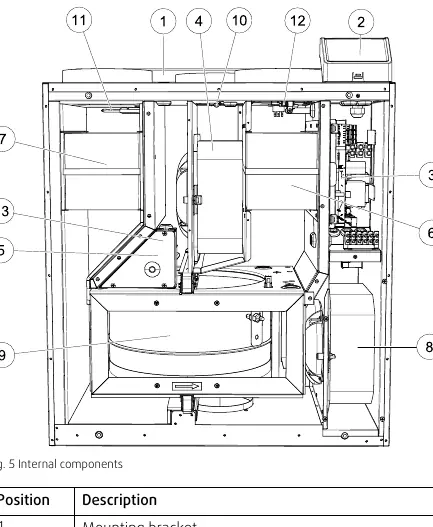

Übersicht der internen Komponenten (Ventilatoren, Filter, Wärmetauscher).
Layout der Hauptplatine mit Anschlussklemmen.
Anschlussdiagramme für Zubehör wie Heizregister, Kühler und Sensoren.

Modellkompatibilität

Kompatibel mit SAVE Touch und SAVE LIGHT Bedienpanels.
Unterstützt eine Vielzahl von Sensoren und externen Heiz-/Kühlregistern über konfigurierbare Ein-/Ausgänge.
