Montageanleitung für Lüftungsgitter DucoGrille Classic 130HP Basic

Detaillierte Montageanleitung für das Lüftungsgitter DucoGrille Classic 130HP Basic. Erfahren Sie, wie Sie den Rahmen zusammenbauen, Lamellenhalter anbringen und das Gitter korrekt installieren.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Montage des Lüftungsgitters DucoGrille Classic 130HP Basic. Sie gilt sowohl für G-Rahmen (mit Flansch) als auch für N-Rahmen (flächenbündig). Beachten Sie, dass für N-Rahmen die flachen Eckwinkel (G0009685) nicht benötigt werden.

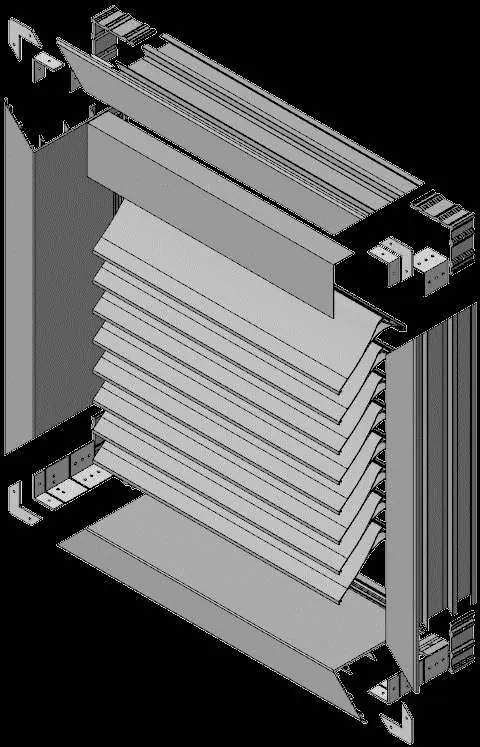

Explosionszeichnung des Rahmens
Explosionszeichnung des Rahmens

Vorbereitung

  • Erstellen Sie die Teile- und Schnittliste mit dem Berechnungsprogramm.
  • Alle Teile sollten vor der Montage lackiert werden.
  • Bohrlöcher für die Lackierung müssen in der kurzen Lippe des L-Profils angebracht werden.
  • Verwenden Sie die Sägeschablone K0001553 für präzise Gehrungsschnitte.

Rahmenmontage

Bohren Sie Entwässerungslöcher (4mm) in das untere Rahmenprofil. Der Abstand zwischen den Löchern darf maximal 300mm betragen. Montieren Sie die vier Rahmenprofile mithilfe der großen Eckwinkel (F50, G0009698) und der kleinen Eckwinkel (G0009686). Fixieren Sie den Rahmen mit einem Spanngurt, bis die Ecken spaltfrei schließen. Vernieten Sie anschließend die Eckwinkel.

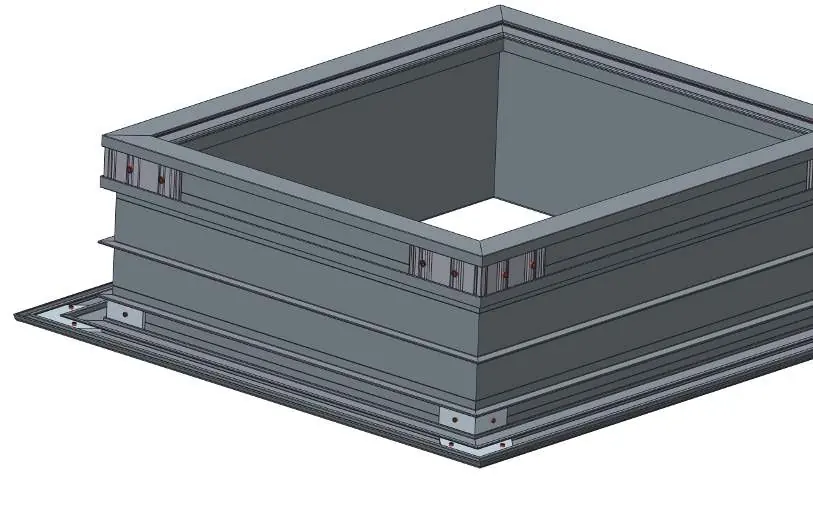

Montage der Eckwinkel
Montage der Eckwinkel

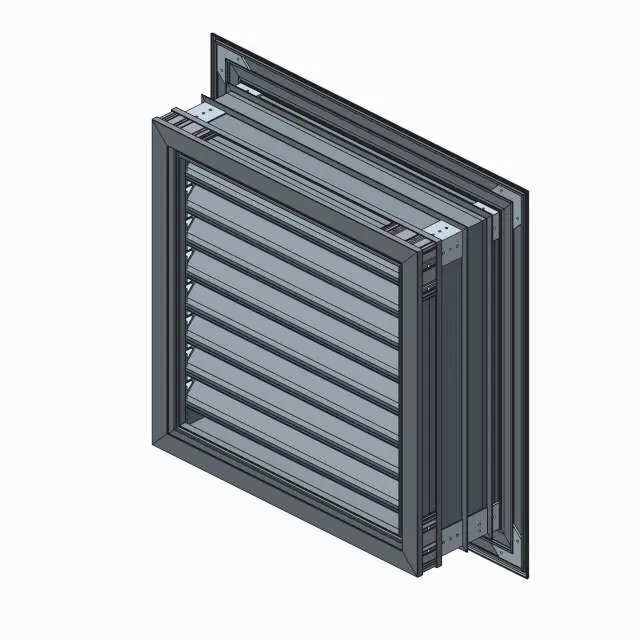

Fixierung mit Spanngurt
Fixierung mit Spanngurt

Lamellenmontage

Montieren Sie die Endstücke links und rechts in einem Abstand von 43mm. Platzieren Sie die Lamellenhalter (G0100575) ca. 20mm über den Endstücken. Beachten Sie, dass die Halter im Vergleich zur 50HP-Montage umgedreht eingesetzt werden. Klicken Sie die 130HP-Lamellen von unten nach oben in die Halter ein.

Montage der Lamellenhalter
Montage der Lamellenhalter

Verstrebungen und Fertigstellung

Bei Maßen über 800mm sind zusätzliche Verstrebungen erforderlich. Verwenden Sie hierfür die Stützprofile (P1142510) und T-Verbindungsstücke (P1123710). Befestigen Sie abschließend das L-Profil (P1122310) über der obersten Lamelle mit Nieten im Abstand von 800mm.

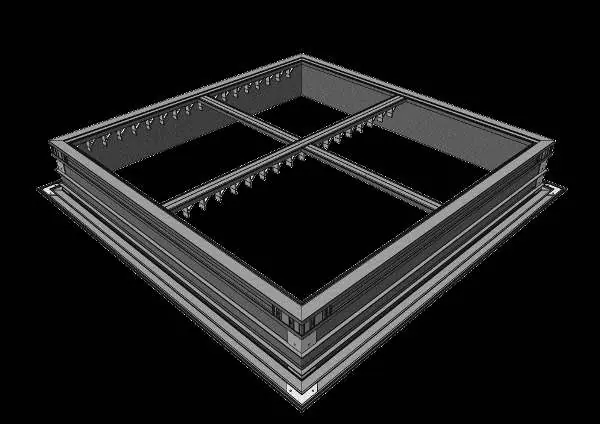

Installation der Zwischenverstrebung
Installation der Zwischenverstrebung

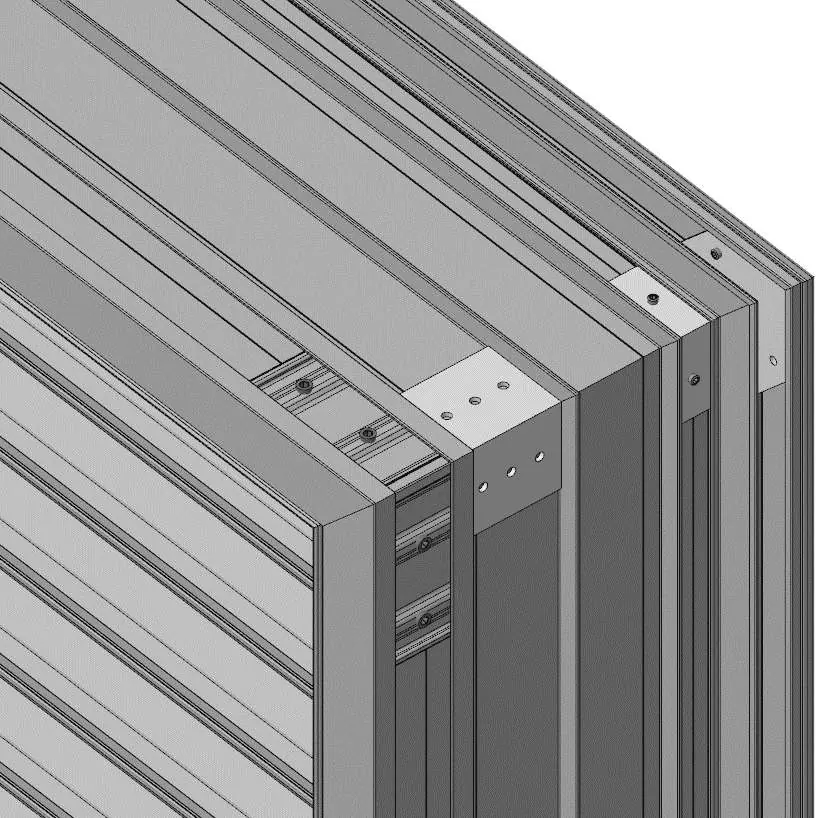

Montage des oberen L-Profils
Montage des oberen L-Profils

Praktische Hilfe

Typische Probleme

Rahmen passt nicht

Überprüfen Sie die Schnittmaße und Gehrungsschnitte (Schritt 4).

Wasserstau im Rahmen

Bohren Sie Entwässerungslöcher (4mm) in das untere Rahmenprofil (Schritt 5).

Instabiler Rahmen

Verwenden Sie einen Spanngurt, um den Rahmen während der Montage der Eckwinkel zu sichern (Schritt 7).

Vor der Verwendung

  • Stückliste und Schnittliste mit dem Berechnungsprogramm erstellen.
  • Alle Teile vor dem Lackieren vorbereiten (Bohrlöcher in der kurzen Lippe).
  • Sägeschablone K0001553 für Gehrungsschnitte verwenden.
  • Prüfen, ob Zwischenverstrebungen bei Maßen über 800mm erforderlich sind.

Technische Daten in der Praxis

Zwischenverstrebung
Erforderlich, wenn Breite oder Höhe 800mm überschreiten.
Entwässerung
4mm Löcher, max. 300mm Abstand, nur eine Wand durchbohren.

Abbildungen und Diagramme

  • Explosionszeichnung zeigt den Aufbau des Rahmens und die Position der Eckwinkel.
  • Montageschritte verdeutlichen die Verwendung von Spanngurten zur Fixierung.

Modellkompatibilität

  • Gilt für G-Rahmen (mit Flansch) und N-Rahmen (flächenbündig).
  • N-Rahmen benötigt keine flachen Eckwinkel (G0009685).
