Bedienungsanleitung für Systemair RVK 150E2-L Sileo Rohrventilator
Erfahren Sie alles über den Systemair RVK 150E2-L Sileo Rohrventilator: Technische Daten, Anschlussplan, Abmessungen und Installationshinweise für eine effiziente Belüftung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Systemair RVK 150E2-L Sileo ist ein drehzahlregelbarer Rohrventilator für den Kanaleinbau. Er ist für 230V ausgelegt, verfügt über ein IP44-Gehäuse und integrierte Thermokontakte mit manueller Rückstellung. S. 1
Wichtigste Schritte
- Installation des Ventilators S. 1
- Elektrischer Anschluss S. 5
Erste Inbetriebnahme
- Überprüfung der Spannungsversorgung und korrekte Verdrahtung gemäß Schaltplan. S. 1, 5
Probleme und Lösungen
Motorüberhitzung
Integrierte Thermokontakte lösen aus; manuelle Rückstellung erforderlich.
S. 1Wartung und Reset
- Manuelle Rückstellung der Thermokontakte bei Überhitzung. S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 230 V | Betriebsspannung | S. 1 |
| Leistungsaufnahme | 109 W | Elektrische Leistungsaufnahme | S. 1 |
| Max. Luftstrom | 0,2 m³/s | Maximale Förderleistung | S. 1 |
Wo es im PDF steht
- Technische Daten und Beschreibung S. 1

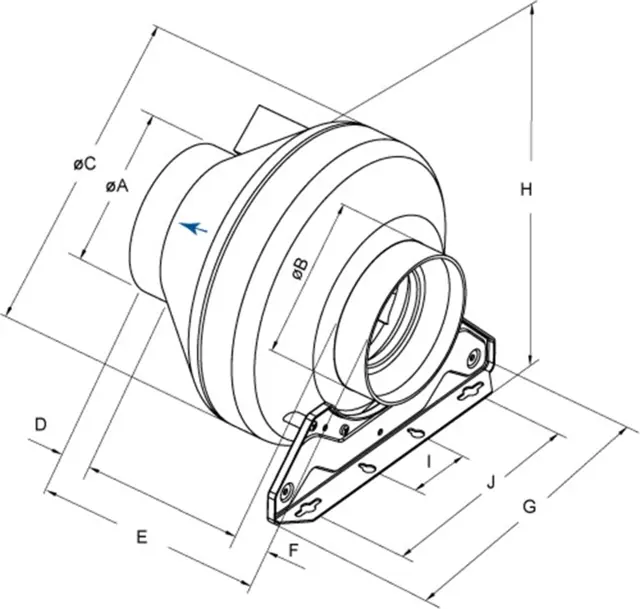

- Abmessungen S. 4
- Schaltplan S. 5
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Produktkarte und technischer Leitfaden für den Rohrventilator Systemair RVK 150E2-L Sileo. Das Gerät ist für den Einbau in Lüftungskanäle konzipiert und zeichnet sich durch seine Wartungsfreiheit und Zuverlässigkeit aus. Es ist für den Betrieb in Feuchträumen geeignet, sofern eine kontinuierliche Belüftung mit trockener Luft sichergestellt wird.
Produktbeschreibung
Der RVK 150E2-L Sileo ist ein drehzahlregelbarer Ventilator mit einem Gehäuse aus glasfaserverstärktem Kunststoff. Er verfügt über rückwärts gekrümmte Schaufeln und einen Außenläufermotor. Zur Sicherheit ist der Motor mit integrierten Thermokontakten ausgestattet, die bei Überhitzung auslösen und manuell zurückgesetzt werden müssen.
Installation und Montage
- Einbaulage: Der Ventilator kann in jeder beliebigen Position installiert werden.
- Montage: Eine Montagehalterung ist im Lieferumfang enthalten.
- Zubehör: Die Verwendung der FK-Montageschelle wird empfohlen, um die Übertragung von Vibrationen auf den Kanal zu verhindern.
- Anschluss: Der Anschlusskasten ist gemäß IP44 geschützt. Beachten Sie den beiliegenden Schaltplan für die korrekte elektrische Verdrahtung (Phase, Neutralleiter, Schutzleiter).
Technische Daten
- Spannung: 230 V
- Frequenz: 50 Hz
- Leistungsaufnahme: 109 W
- Stromstärke: 0,48 A
- Max. Luftstrom: 0,2 m³/s
- Max. Lufttemperatur: 70 °C
- Gewicht: 3,2 kg
Wartung und Betrieb
Der Ventilator ist wartungsfrei. Bei einer Überhitzung des Motors schalten die integrierten Thermokontakte das Gerät ab. Nach dem Abkühlen muss der Schutz manuell zurückgesetzt werden. Für die Drehzahlregelung kann ein stufenloser Thyristor oder ein 5-Stufen-Transformator verwendet werden.
Praktische Hilfe
Typische Probleme
Motor überhitzt
Das Gerät verfügt über integrierte Thermokontakte mit manueller Rückstellung. Überprüfen Sie die Belüftung und lassen Sie den Motor abkühlen.
Vibrationen im Kanal
Verwenden Sie die FK-Montageschelle, um die Übertragung von Vibrationen auf den Kanal zu minimieren.
Vor der Verwendung
- Prüfen Sie, ob die Netzspannung 230V/50Hz entspricht.
- Stellen Sie sicher, dass der Kanalanschluss fest und luftdicht sitzt.
- Überprüfen Sie die Kompatibilität des Drehzahlreglers (Thyristor oder 5-Stufen-Transformator).
- Stellen Sie sicher, dass der Montageort für das Gewicht von 3,2 kg geeignet ist.
Technische Daten in der Praxis
- Max. Lufttemperatur 70°C
- Die maximale Temperatur der geförderten Luft darf diesen Wert nicht überschreiten.
- Thermischer Kontakt
- Schutzvorrichtung gegen Überhitzung mit manueller Rückstellung.
Abbildungen und Diagramme
- Der Schaltplan zeigt den Anschluss für 230V 1~ Stromversorgung.
- Die Verdrahtung umfasst Phase (L), Neutralleiter (N), Schutzleiter (PE) und den Kondensator (C).
Modellkompatibilität
- Geeignet für den Einbau in Kanäle.
- Drehzahlregelung möglich über stufenlosen Thyristor oder 5-Stufen-Transformator.
