Installationsanleitung für Temperzone Economiser / Fresh Air Inlet / Spill Air Outlet...
Erfahren Sie, wie Sie die Temperzone Economiser, Fresh Air Inlet und Spill Air Outlet Cowls für die OPA 1410–2110 RLT-Serie korrekt installieren. Diese Anleitung enthält wichtige Schritte zur Montage, Abdichtung und Freiraumanforderungen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt die Installation der Economiser-, Frischluft- (Fresh Air Inlet) und Abluft-Hauben (Spill Air Outlet) für die OPA 1410–2110 RLT-Serie. Die Hauben dienen dazu, das Eindringen von Regenwasser in den Rückluftpfad zu verhindern und überschüssigen Luftdruck abzubauen. Bitte beachten Sie, dass für die Montage ein Silikon-Dichtmittel erforderlich ist, welches nicht im Lieferumfang enthalten ist.
Wichtiger Hinweis: Unter der Fresh Air Haube ist ein Freiraum von mindestens 300 mm erforderlich, um zu verhindern, dass Regenwasser vom Dach in die Haube spritzt.
Komponenten
- Haube (Cowl)
- M6 x 13 SKT Sechskantschrauben (10 Stück)
Überprüfen Sie vor Beginn der Montage, ob alle Teile vollständig geliefert wurden und keine Transportschäden vorliegen.
Montageanleitung
- Befestigen Sie die Economiser/Fresh Air Inlet Haube an der perforierten Economiser-Dämpferplatte (oben) des OPA-Geräts. Nutzen Sie die mitgelieferten Schrauben und die vorgebohrten Positionierungslöcher am Gerät.
- Befestigen Sie die Spill Air Outlet Haube an der perforierten Spill Air Dämpferplatte (unten) des OPA-Geräts. Nutzen Sie ebenfalls die mitgelieferten Schrauben und die vorgebohrten Löcher.
- Stellen Sie sicher, dass alle Verbindungsstellen mit Silikon-Dichtmittel abgedichtet sind.
- Achten Sie auf den erforderlichen Freiraum von 300 mm unter der Fresh Air Haube.
Inbetriebnahme
Für Empfehlungen zur Nutzung der Frischluftklappe und zur Inbetriebnahme des Economisers beziehen Sie sich bitte auf die Installations- und Wartungsanleitung, die mit dem OPA-Gerät geliefert wurde.
Praktische Hilfe
Typische Probleme
Fehlendes Dichtmittel
Silikon-Dichtmittel ist für die Montage erforderlich, aber nicht im Lieferumfang enthalten. Bitte separat besorgen.
Regenwasser dringt ein
Stellen Sie sicher, dass ein Freiraum von mindestens 300 mm unter der Fresh Air Haube eingehalten wird, um Spritzwasser vom Dach zu vermeiden.
Vor der Verwendung
- Vollständigkeit der Komponenten (Haube, 10x M6 Schrauben) prüfen
- Gerät auf Transportschäden untersuchen
- Silikon-Dichtmittel bereitstellen
- 300 mm Freiraum unter der Fresh Air Haube sicherstellen
Technische Daten in der Praxis
- Fresh Air cowl Gewicht
- Nettogewicht 52 kg, Versandgewicht 78 kg
- Spill Air cowl Gewicht
- Nettogewicht 50 kg, Versandgewicht 76 kg
Abbildungen und Diagramme

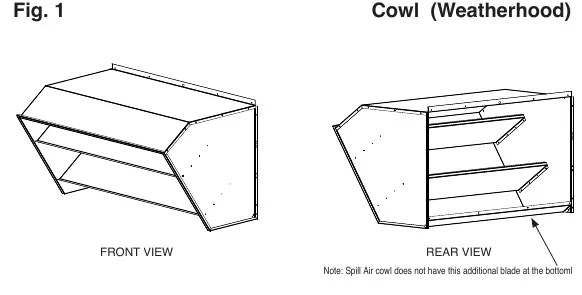

- Fig. 1 zeigt die Ansichten der Haube (Vorder- und Rückansicht).

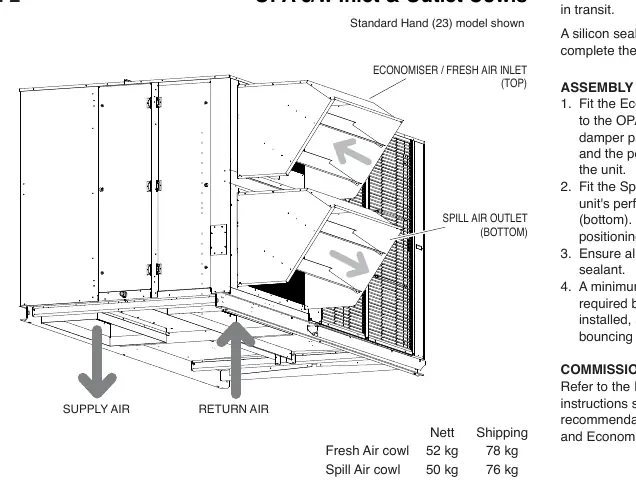

- Fig. 2 zeigt die korrekte Montageposition der Hauben am OPA-Gerät (oben für Frischluft, unten für Abluft).
Modellkompatibilität
- Geeignet für die OPA 1410–2110 RLT-Serie.
- Nicht für alle Zu-/Abluftkonfigurationen anwendbar; bei Unsicherheit Temperzone kontaktieren.
