HLK / Lüftungssysteme
Installationsanleitung für DucoBox Silent Connect
Vollständiger Installationsleitfaden für die DucoBox Silent Connect. Erfahren Sie alles über Montage, elektrische Verkabelung, RF-Kopplung, Luftkalibrierung und Wartung dieses Lüftungssystems.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die DucoBox Silent Connect ist ein zentrales Lüftungsgerät. Die Installation muss durch einen akkreditierten Installateur erfolgen. Das Gerät erfordert eine korrekte Luftkalibrierung an einem windstillen Tag, um effizient und leise zu arbeiten. S. 3, 15
Wichtigste Schritte
- Aktivierung des Installateur-Modus S. 12, 13
- Luftkalibrierung durchführen S. 15, 16
Erste Inbetriebnahme
- Sicherstellen, dass die Stromversorgung 230V AC beträgt und die Rohrleitungen korrekt angeschlossen sind. S. 7, 8
Probleme und Lösungen
LED blinkt orange
System nicht kalibriert. Starten Sie die DucoBox neu.
S. 12Wartung und Reset
- Werksreset: Lange 'INST' und 'ENTER' drücken (außerhalb des Installateur-Modus). S. 14
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Stromversorgung | 230 V AC | Netzspannung | S. 7, 10 |
| RF Frequenz | 868 MHz | Drahtlose Kommunikation | S. 10 |
Wo es im PDF steht
- Verkabelung S. 9, 10
- Luftkalibrierung S. 15, 16
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die DucoBox Silent Connect dient als Abluftventilator und zentraler Controller für das DUCO Demand-Controlled Natural Ventilation System. Die Installation, der Anschluss und die Wartung dürfen ausschließlich von einem akkreditierten Installateur durchgeführt werden. Das Gerät darf nicht an eine Dunstabzugshaube angeschlossen werden.
Montage
Die Montage muss in einem geschlossenen Raum erfolgen, der vor direkter Wassereinwirkung geschützt ist. Achten Sie auf eine ausreichende Belüftung und vermeiden Sie Hindernisse, die den Zugang zum Lüfter erschweren. Es müssen mindestens 900 mm Rohrleitung an das Gerät angeschlossen werden, bevor es in Betrieb genommen wird.
- Positionierung: Montieren Sie das Gerät an einem Ort ohne extreme Feuchtigkeit (>90%) oder Temperaturen außerhalb des Bereichs von -5 °C bis 40 °C.
- Befestigung: Verwenden Sie geeignete Befestigungsmittel. Achten Sie auf eine luftdichte Verbindung der Kanäle.

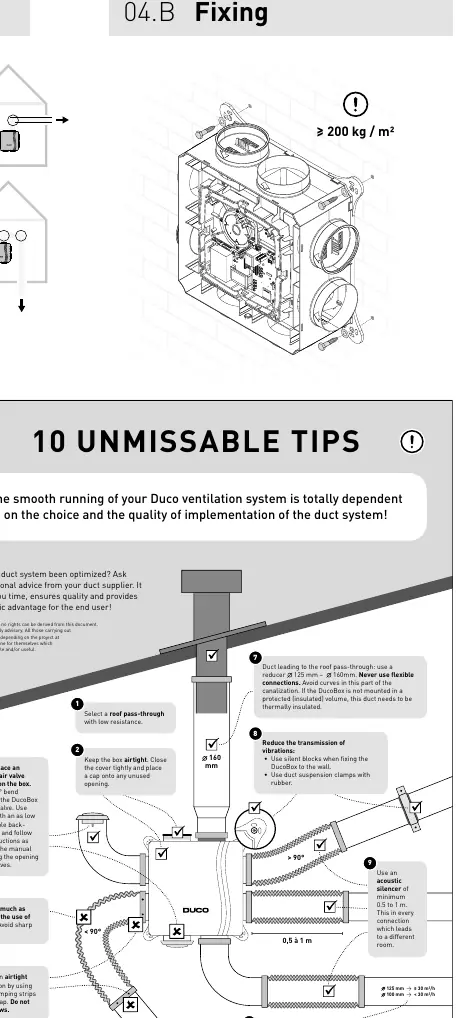

- Rohrleitungen: Vermeiden Sie übermäßige Biegungen und Winkel über 90°. Nutzen Sie Schalldämpfer, um die Geräuschübertragung zu minimieren.
Verkabelung

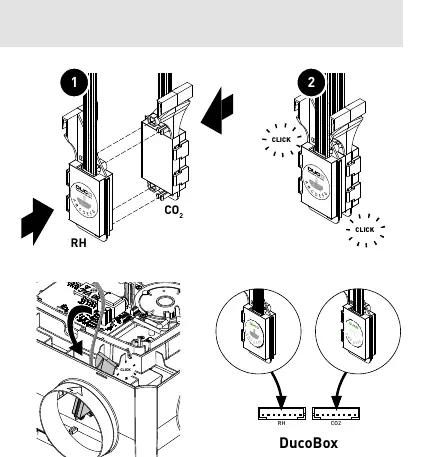

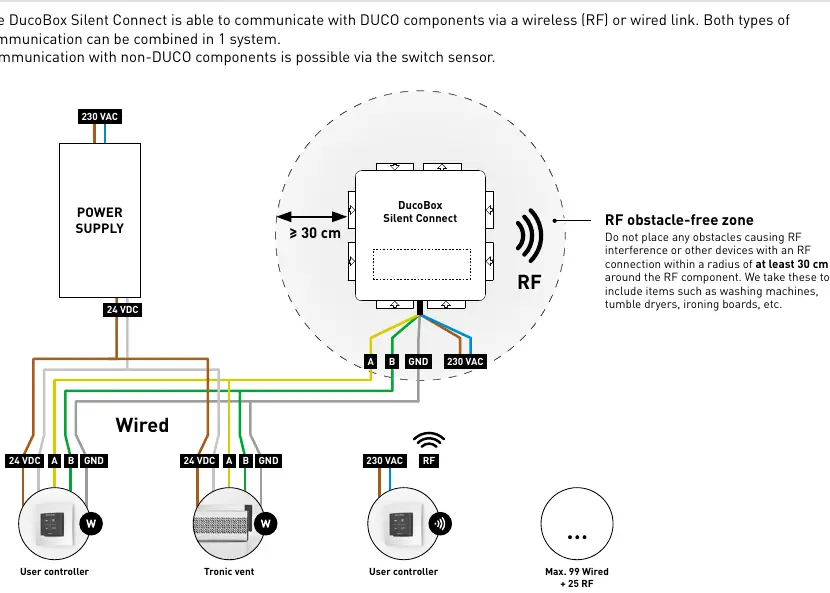

Das System unterstützt sowohl drahtlose (RF) als auch kabelgebundene Kommunikation, die in einem System kombiniert werden können.
- RF-Kommunikation: Die maximale Reichweite beträgt 350 m im freien Feld. Hindernisse wie Wände oder Metall reduzieren diese Reichweite.
- Kabelgebundene Kommunikation: Empfohlen wird die Verwendung eines abgeschirmten 5 x 0,75 mm² Datenkabels.
- Anschluss: Die Stromversorgung erfolgt über ein geerdetes 230 V AC Netz.
Elektronische Installation
Die Konfiguration erfolgt über den 'Installateur-Modus'.
- Installateur-Modus aktivieren: Drücken Sie die 'INST'-Taste auf der DucoBox. Die LED blinkt grün.
- Komponenten koppeln: Tippen Sie auf die zu koppelnde Komponente. Die LED blinkt kurz rot und dann schnell grün.
- Modus beenden: Drücken Sie erneut 'INST', um den Modus zu verlassen.
Luftkalibrierung
Die Kalibrierung ist entscheidend für einen leisen und effizienten Betrieb.
- Schließen Sie alle Fenster und Türen.
- Stellen Sie sicher, dass alle Kanäle luftdicht sind und der Deckel der DucoBox geschlossen ist.
- Aktivieren Sie den Konfigurationsmodus durch Drücken von 'HIGH' oder 'LOW'.
- Messen Sie den Luftstrom an den Ventilen und passen Sie die Drehzahl der DucoBox an, bis der gewünschte Wert erreicht ist.
- Beenden Sie den Modus durch Drücken von 'ENTER' oder 'AUTO'.
Wartung und Service
Es wird empfohlen, einen Wartungsvertrag abzuschließen, um das Gerät regelmäßig inspizieren und reinigen zu lassen. Bei Serviceproblemen wenden Sie sich bitte an Ihren Installateur und halten Sie die Seriennummer bereit.
Praktische Hilfe
Typische Probleme
System funktioniert nicht korrekt (LED blinkt orange)
Das System ist nicht kalibriert. Starten Sie die DucoBox neu und führen Sie die Kalibrierung gemäß den '10 unmissable tips' durch.
RF-Verbindung instabil
Stellen Sie sicher, dass sich keine Hindernisse (Waschmaschinen, Trockner, Metall) im Umkreis von 30 cm um die RF-Komponente befinden.
Vor der Verwendung
- Stellen Sie sicher, dass die Stromversorgung 230V AC geerdet ist.
- Prüfen Sie, ob das Gerät vollständig und unbeschädigt ist.
- Stellen Sie sicher, dass mindestens 900 mm Rohrleitung angeschlossen sind.
- Prüfen Sie, ob alle Kanäle luftdicht sind.
- Stellen Sie sicher, dass der Deckel der DucoBox fest verschlossen ist.
Technische Daten in der Praxis
- Maximale RF-Reichweite
- 350 m im freien Feld; in Gebäuden durch Hindernisse deutlich reduziert.
- Wired Spannung
- 24 V DC für die kabelgebundene Kommunikation.
Abbildungen und Diagramme
- Die Anleitung enthält detaillierte Schaltpläne für die RF- und kabelgebundene Kommunikation.
- Diagramme zeigen die korrekte Positionierung der Box und der Luftkanäle für eine optimale Leistung.
Modellkompatibilität
- Nicht an Dunstabzugshauben anschließen.
- Nur für Wohngebäude geeignet, nicht für industrielle Anwendungen wie Schwimmbäder oder Saunen.
