Bedienungsanleitung für Elation Professional KL FRESNEL 6 CW PO Scheinwerfer

Erfahren Sie, wie Sie den Elation Professional KL FRESNEL 6 CW PO sicher installieren, bedienen und warten. Detaillierte Anleitung zu DMX-Einstellungen, Montage, Zubehör und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der KL FRESNEL 6 CW PO ist ein professioneller LED-Scheinwerfer. Die Bedienung erfolgt über das rückseitige Bedienfeld oder den Encoder-Knopf. Er unterstützt DMX-Steuerung, RDM und bietet verschiedene Dimm-Kurven. S. 9, 18, 22

Wichtigste Schritte

  • Manuelle Dimmung aktivieren S. 22
  • Sicherheitskabel anbringen S. 12

Erste Inbetriebnahme

  • Gerät aufstellen, DMX-Kabel anschließen, Stromversorgung herstellen und über das Menü die DMX-Adresse konfigurieren. S. 11, 19

Probleme und Lösungen

Temp error

Fehler bei der LED-Temperatur. Gerät abkühlen lassen.

S. 30

Fehlercodes

Code Bedeutung Maßnahme Seiten
Temp error Fehler mit der LED-Temperatur. Gerät abkühlen lassen, Belüftung prüfen. S. 30

Wartung und Reset

  • Reset auf Werkseinstellungen über das Menü FUNCTION -> DFSE. S. 20

Technische Daten

Parameter Wert Hinweis Seiten
Leistungsaufnahme 180W Maximaler Stromverbrauch S. 27

Wo es im PDF steht

  • Sicherheitshinweise S. 6, 7
  • Installation S. 11, 12, 13
  • Systemmenü S. 19, 20
  • Technische Daten S. 27
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Übersicht der Bedienelemente und Anschlüsse Seite 9 Zusätzliches Montagefoto von Seite 10 Seite 10 Montage der Klemme und des Sicherheitskabels Seite 12 Zusätzliches Montagefoto von Seite 13 Seite 13

Wichtige Informationen aus der Anleitung

Diese Anleitung richtet sich an geschultes Personal und enthält wichtige Sicherheits- und Betriebsinformationen für den Elation Professional KL FRESNEL 6 CW PO. Das Gerät ist nicht für den privaten Gebrauch bestimmt. Vor der Inbetriebnahme müssen alle Anweisungen sorgfältig gelesen werden.

Sicherheitshinweise

  • Schutzklasse 1: Das Gerät muss ordnungsgemäß geerdet sein.
  • Temperatur: Berühren Sie das Gehäuse während des Betriebs nicht. Lassen Sie das Gerät nach dem Ausschalten ca. 15 Minuten abkühlen.
  • Umgebung: Nur für trockene Innenräume geeignet. Nicht Regen oder Feuchtigkeit aussetzen.
  • Lichtquelle: Niemals direkt in die Lichtquelle schauen (Gefahr von Netzhautschäden).
  • Montage: Bei hängender Montage ist zwingend ein Sicherheitskabel zu verwenden.

Installation und Montage

Die Installation sollte nur von qualifiziertem Personal durchgeführt werden. Stellen Sie sicher, dass die Tragstruktur für das Gewicht des Geräts zertifiziert ist.

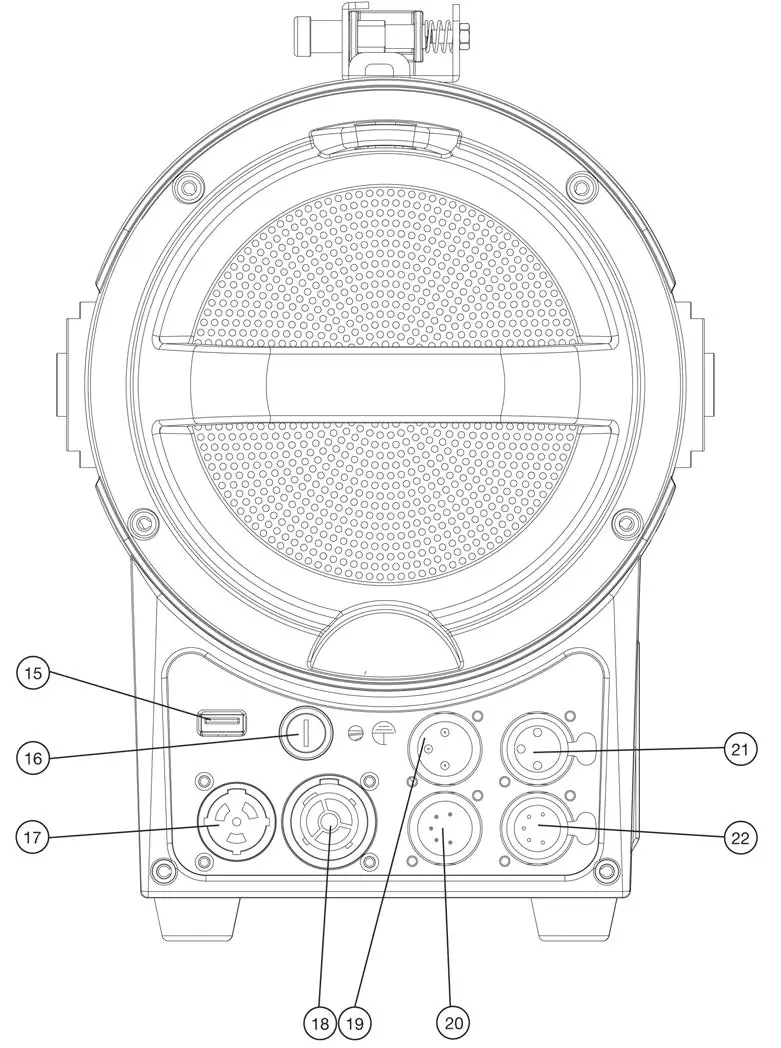

Zusätzliches Montagefoto von Seite 10
Zusätzliches Montagefoto von Seite 10

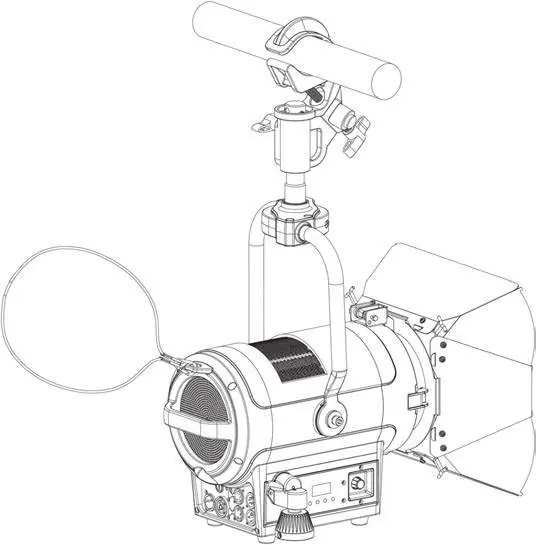

Montage der Klemme und des Sicherheitskabels
Montage der Klemme und des Sicherheitskabels

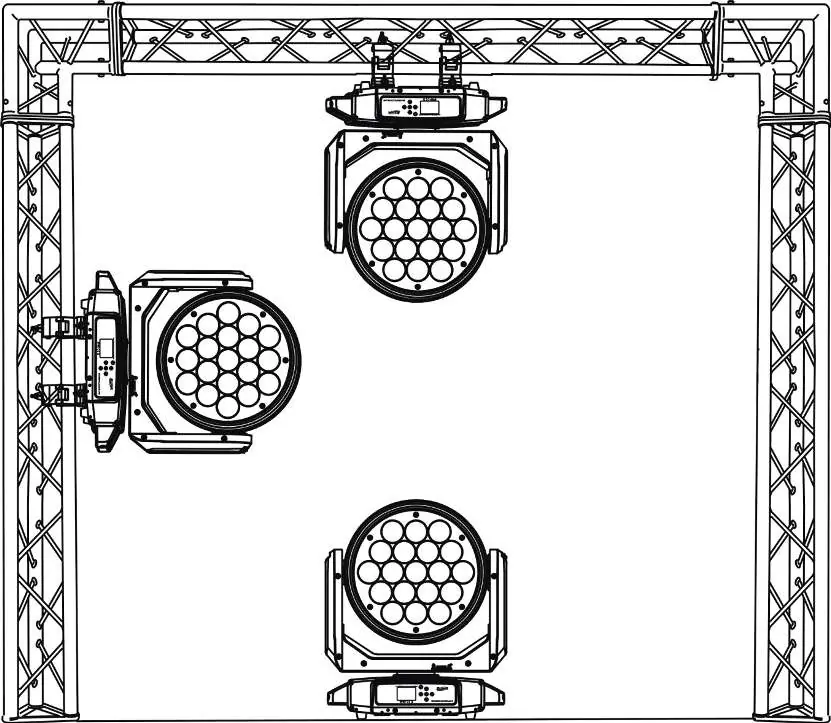

Zusätzliches Montagefoto von Seite 13
Zusätzliches Montagefoto von Seite 13
  • Montagepositionen: Das Gerät kann hängend an einer horizontalen Traverse, seitlich an einer vertikalen Traverse oder stehend auf einer ebenen Fläche betrieben werden.
  • Sicherheitskabel: Bei hängender Montage muss das Gerät zusätzlich mit einem Sicherheitskabel gesichert werden, das am dafür vorgesehenen Punkt am Gehäuse befestigt wird.
  • Abstand: Halten Sie einen Mindestabstand von 1,5 m zu brennbaren Materialien ein.

Zubehörinstallation

Das Gerät unterstützt die Montage von Zubehör wie Gel-Rahmen und Torblenden (Barndoors).

  • Gel-Rahmen: Entriegeln Sie den Verschluss am Linsenrahmen, schieben Sie den Gel-Rahmen in den Schlitz und verriegeln Sie den Verschluss wieder.
  • Torblenden: Diese werden ebenfalls in den Schlitz vor der Linse geschoben. Nach der Montage können die Flügel vorsichtig nach außen geklappt werden.

Bedienung und Steuerung

Das Gerät verfügt über ein Bedienfeld mit LCD-Bildschirm und einen Encoder-Knopf.

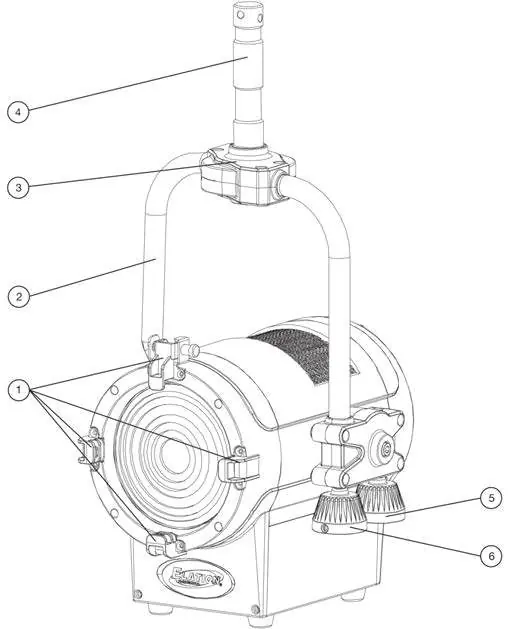

Übersicht der Bedienelemente und Anschlüsse
Übersicht der Bedienelemente und Anschlüsse
  • Encoder-Knopf: Durch Drücken gelangen Sie in den manuellen Dimm-Modus. Drehen Sie den Knopf, um die Helligkeit anzupassen. Halten Sie den Knopf 10 Sekunden lang gedrückt, um für 1 Minute die volle Leistung zu aktivieren (nützlich zum Ausrichten).
  • Systemmenü: Über die Tasten MODE, UP, DOWN und ENTER können DMX-Adressen, Dimm-Kurven, Lüftermodi und andere Einstellungen konfiguriert werden.
  • DMX-Steuerung: Das Gerät unterstützt verschiedene DMX-Kanalmodi (1, 2, 3, 4, 5 Kanäle).

Wartung und Reinigung

  • Reinigung: Reinigen Sie die äußere Linse regelmäßig mit einem weichen Tuch. Verwenden Sie keine alkoholhaltigen oder lösungsmittelbasierten Reiniger.
  • Inspektion: Überprüfen Sie alle drei Monate die elektrischen Kontakte und stellen Sie sicher, dass alle Schrauben fest sitzen.
  • Lüfter: Halten Sie die Lüftungsschlitze frei von Staub und Ablagerungen.

Technische Daten

  • Lichtquelle: 150W Cool White LED Engine (5.600K, 97CRI).
  • Leistungsaufnahme: 180W max.
  • Betriebstemperatur: -10°C bis 45°C.
  • Schutzart: IP30.

Praktische Hilfe

Typische Probleme

Gerät lässt sich nicht steuern

Überprüfen Sie die DMX-Verkabelung und stellen Sie sicher, dass die DMX-Adresse im Systemmenü korrekt eingestellt ist.

Überhitzung oder Lüftergeräusche

Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind. Wählen Sie im Menü 'Fan Set' den passenden Modus (Auto, High, Low).

Fehlermeldung 'Temp error'

Dies deutet auf ein Problem mit der LED-Temperatur hin. Schalten Sie das Gerät aus, lassen Sie es abkühlen und prüfen Sie die Belüftung.

Vor der Verwendung

  • Prüfen Sie den Lieferumfang auf Vollständigkeit (Torblenden, Junior Pin, Gel-Rahmen, Stromkabel).
  • Stellen Sie sicher, dass das Gerät ordnungsgemäß geerdet ist.
  • Installieren Sie bei hängender Montage zwingend ein Sicherheitskabel.
  • Prüfen Sie, ob die Umgebungstemperatur innerhalb des zulässigen Bereichs (-10°C bis 45°C) liegt.
  • Entfernen Sie keine Schutzabdeckungen während des Betriebs.

Technische Daten in der Praxis

150W Cool White LED
Leistungsstarke LED-Lichtquelle mit 5.600K Farbtemperatur für professionelle Beleuchtung.

Abbildungen und Diagramme

  • Die Übersicht zeigt die Positionen der Bedienelemente, wie den Encoder-Knopf, das Display und die DMX-Anschlüsse.
  • Die Installationsdiagramme verdeutlichen die korrekte Anbringung des Sicherheitskabels und der Klemme an der Traverse.

Modellkompatibilität

  • Das Gerät ist für den professionellen Einsatz in Theatern, Opern und Konzerthallen konzipiert.
  • Nicht für den privaten Gebrauch geeignet.
