Bedienungsanleitung für Elation Professional SIXBAR 1000 LED-Scheinwerfer
Erfahren Sie, wie Sie den Elation Professional SIXBAR 1000 LED-Scheinwerfer sicher installieren, DMX-Adressen konfigurieren und die verschiedenen DMX-Kanalmodi für Ihre Lichtshow nutzen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für den Elation Professional SIXBAR 1000. Das Gerät ist für den professionellen Einsatz in Innenräumen (Bühnen, Nachtclubs, Theater) konzipiert. Vor der Inbetriebnahme müssen die Sicherheitsabstände eingehalten und das Gerät ordnungsgemäß geerdet werden. Bei der Installation in hängender Position ist zwingend ein Sicherheitskabel zu verwenden.
Produktbeschreibung
Der SIXBAR 1000 ist ein LED-Scheinwerfer mit 12 x 12W 6-in-1 RGBAW+UV LEDs. Er bietet eine Lebensdauer von ca. 100.000 Stunden und unterstützt RDM, ArtNet sowie Kling-NET Protokolle. Das Gehäuse besteht aus robustem Aluminium-Druckguss.
Installation und Montage
Der Scheinwerfer verfügt über integrierte Bodenständer/Rigging-Bügel. Bei der Montage an Traversen müssen geeignete Klemmen mit M10-Schrauben verwendet werden. Achten Sie auf eine ausreichende Belüftung (mindestens 15 cm Abstand zu Wänden oder anderen Geräten). Das Gerät darf nur in trockenen Umgebungen betrieben werden. Die maximale Anzahl an Geräten, die per Power-Linking verbunden werden können, beträgt 6 Einheiten bei 110V und 15 Einheiten bei 240V.
DMX-Konfiguration
Der SIXBAR 1000 unterstützt DMX-512. Verwenden Sie für die Datenübertragung hochwertige, abgeschirmte DMX-Kabel (120 Ohm). Verbinden Sie die Geräte in einer Daisy-Chain-Konfiguration. Am Ende der DMX-Kette sollte ein Terminator (120 Ohm Widerstand zwischen Pin 2 und 3) verwendet werden, um Signalstörungen zu vermeiden. Das Gerät bietet verschiedene DMX-Kanalmodi (6, 7, 11, 13, 36, 72, 75, 79 Kanäle).
Menüführung
Das LCD-Display auf der Rückseite ermöglicht den Zugriff auf das Systemmenü. Mit den Tasten MODE, UP, DOWN und ENTER können Sie Einstellungen wie DMX-Adresse, DMX-Kanalmodus, Dimmerkurven (Standard, Stage, TV, Architec, Theatre) und interne Makros konfigurieren. Das Display sperrt sich nach 30 Sekunden Inaktivität; halten Sie die MODE-Taste 10 Sekunden lang gedrückt, um es zu entsperren.
Wartung und Reinigung
Eine regelmäßige Reinigung der Linse (mindestens alle 20 Tage) ist für eine optimale Lichtleistung erforderlich. Verwenden Sie keine alkohol- oder lösungsmittelbasierten Reiniger. Führen Sie alle drei Monate eine elektrische Überprüfung durch einen qualifizierten Techniker durch, um sicherzustellen, dass alle Kontakte in gutem Zustand sind und keine Überhitzung auftritt.
Technische Daten

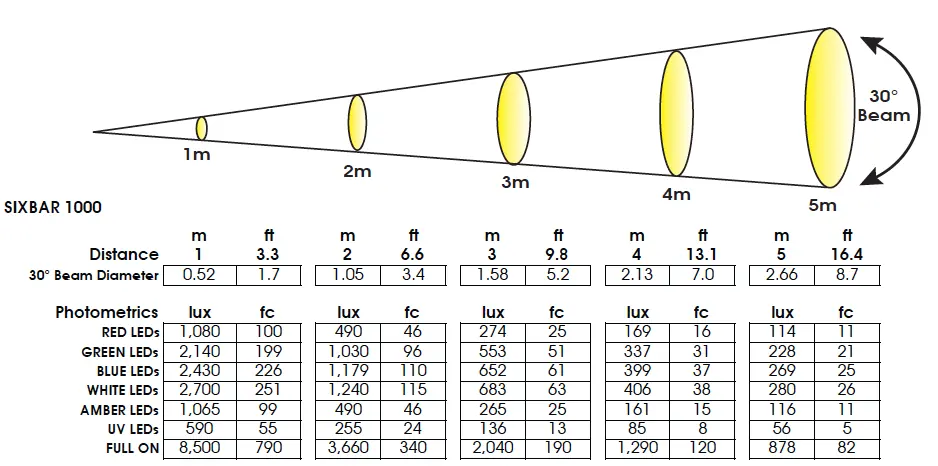

Das Gerät hat einen Abstrahlwinkel von 30°. Die Leistungsaufnahme beträgt maximal 145W. Der Betriebstemperaturbereich liegt zwischen -15°C und 45°C. Das Gewicht beträgt 7,3 kg.
Praktische Hilfe
Typische Probleme
Kein DMX-Signal
Überprüfen Sie, ob das XLR-Kabel korrekt eingesteckt ist, der Controller eingeschaltet ist und ob ein DMX-Terminator am Ende der Kette verwendet wurde.
Erratisches Verhalten
Stellen Sie sicher, dass die Abschirmung des DMX-Kabels nicht mit dem Gehäuse oder dem Erdungsstift des XLR-Steckers in Kontakt kommt.
Gerät überhitzt
Stellen Sie sicher, dass die Lüfter und Lufteinlässe nicht blockiert sind und ein Mindestabstand von 15 cm zu anderen Objekten eingehalten wird.
Vor der Verwendung
- Überprüfen Sie den Versandkarton auf Transportschäden.
- Stellen Sie sicher, dass alle Zubehörteile (powerCON-Kabel, Frostfilter, Blendschutz, Schrauben) vorhanden sind.
- Prüfen Sie, ob die Montagefläche das 10-fache Gewicht des Geräts tragen kann.
- Installieren Sie ein Sicherheitskabel bei hängender Montage.
- Stellen Sie sicher, dass die Stromversorgung den Spezifikationen entspricht (110-240V).
Technische Daten in der Praxis
- 6-in-1 RGBAW+UV
- LED-Bestückung mit den Farben Rot, Grün, Blau, Weiß, Amber und Ultraviolett für maximale Farbmischung.
- Power Linking
- Möglichkeit, mehrere Geräte in Reihe an eine Stromquelle anzuschließen (max. 6 bei 110V, 15 bei 240V).

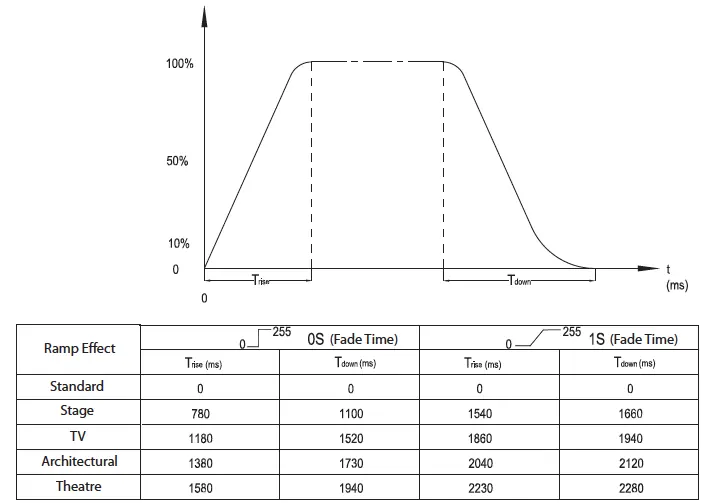

- Dimmerkurven
- Voreingestellte Kurven für das Dimmverhalten, optimiert für verschiedene Anwendungen wie TV, Theater oder Architektur.
Abbildungen und Diagramme

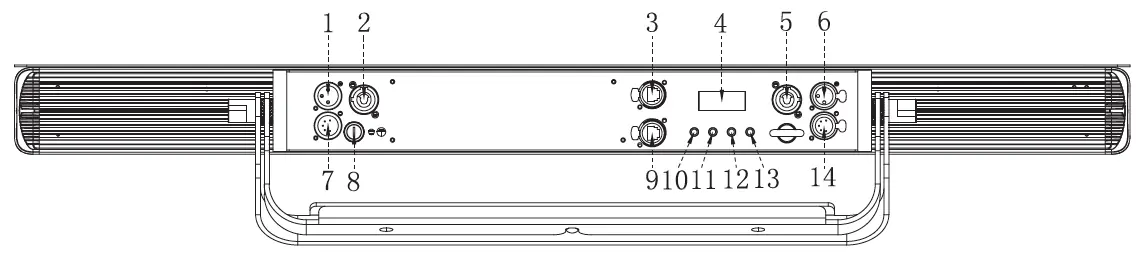

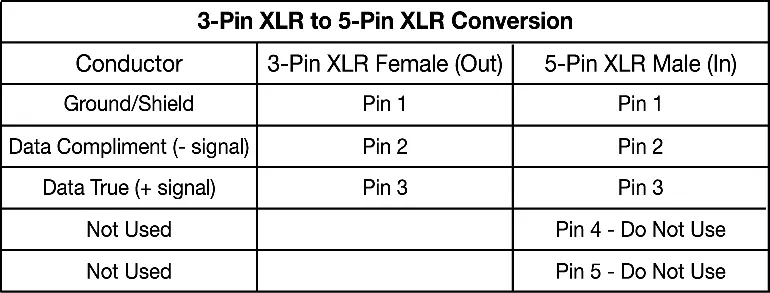

- Das Gerät verfügt über 3-polige und 5-polige DMX-Ein- und Ausgänge.

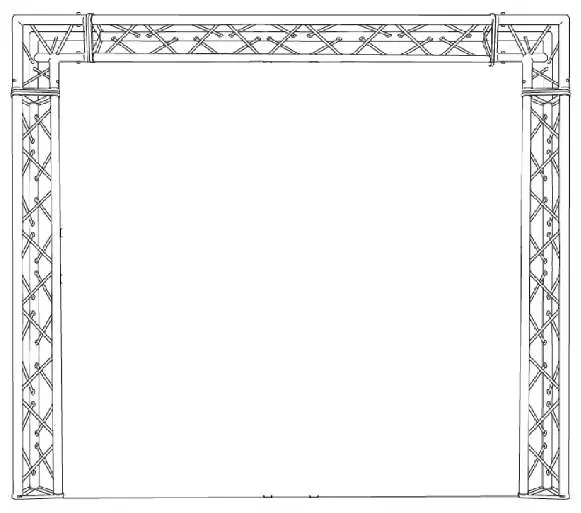

- Die Montagebügel können als Bodenständer oder zur Truss-Montage verwendet werden.
- Die DMX-Kanalbelegung variiert je nach gewähltem Modus (6 bis 79 Kanäle).
Modellkompatibilität
- Unterstützt ArtNet und Kling-NET Protokolle.
- Kompatibel mit RDM (Remote Device Management).
- Geeignet für den Innenbereich (IP20).
