Bedienungsanleitung für Elation Professional SixPar 100IP und SixPar 100WMG...

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält sicherheitsrelevante Informationen und Betriebshinweise für die LED-Scheinwerfer SixPar 100IP und SixPar 100WMG. Das Gerät ist nach IP65 zertifiziert, was einen Schutz gegen Staub und Strahlwasser aus allen Richtungen bedeutet. Für den sicheren Betrieb ist eine ordnungsgemäße Erdung (Schutzklasse 1) zwingend erforderlich. Bei Installationen in Küstennähe oder maritimen Umgebungen sind aufgrund der korrosiven Bedingungen zusätzliche Wartungsintervalle und Schutzmaßnahmen notwendig.

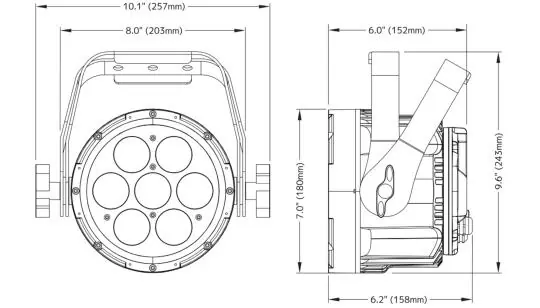

Produktübersicht

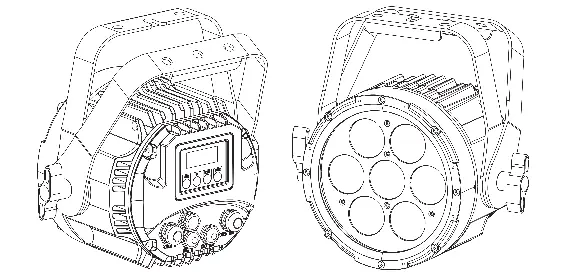

Das Gerät verfügt über ein LCD-Display mit vier Tasten zur Menüsteuerung auf der Rückseite. Anschlüsse für Strom (Power In/Out) und DMX (DMX In/Out) sind ebenfalls auf der Rückseite angebracht. Ein Luftventil dient zur Druckausgleichs- und Wartungszwecken.

Installation und Montage

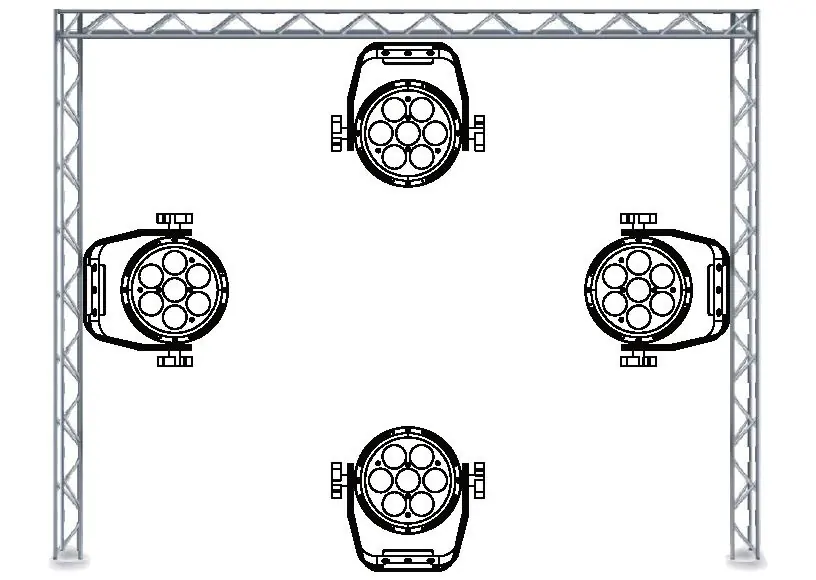

Die Montage muss durch qualifiziertes Personal erfolgen. Verwenden Sie für die hängende Montage nur zugelassene Rigging-Klemmen und befestigen Sie immer ein zusätzliches Sicherheitskabel an den dafür vorgesehenen Punkten. Achten Sie darauf, dass Kabel so verlegt werden, dass sie zum Boden zeigen, um Wasseransammlungen an den Anschlüssen zu vermeiden.

Sicherheitshinweise

• Halten Sie einen Mindestabstand von 0,5 m zu brennbaren Materialien ein.
• Schließen Sie das Gerät niemals an einen Dimmer-Pack an.
• Blicken Sie niemals direkt in die Lichtquelle.
• Lassen Sie das Gerät vor Wartungsarbeiten ca. 10-15 Minuten abkühlen.
• Blockieren Sie niemals die Lüftungsschlitze.

IP65-Wartung und Dichtigkeit

Da das Gerät IP65-zertifiziert ist, ist eine regelmäßige Inspektion der Dichtungen und des Gehäuses essenziell. Bei Wartungsarbeiten, die ein Öffnen des Gehäuses erfordern, muss anschließend ein IP-Drucktest durchgeführt werden. Sollte sich im Inneren Kondenswasser bilden, kann dies durch Öffnen des Luftventils und Betrieb des Geräts für 1-2 Stunden bei Betriebstemperatur in einer trockenen Umgebung behoben werden.

Wartungsschritte

• Inspektion des Gehäuses und der Optik alle 30 Tage.
• Reinigung der Linse mit einem weichen Tuch (keine Lösungsmittel verwenden).
• Überprüfung der Lüfter und beweglichen Teile auf Widerstand.
• Jährlicher Austausch der Entlüftungsventile empfohlen.

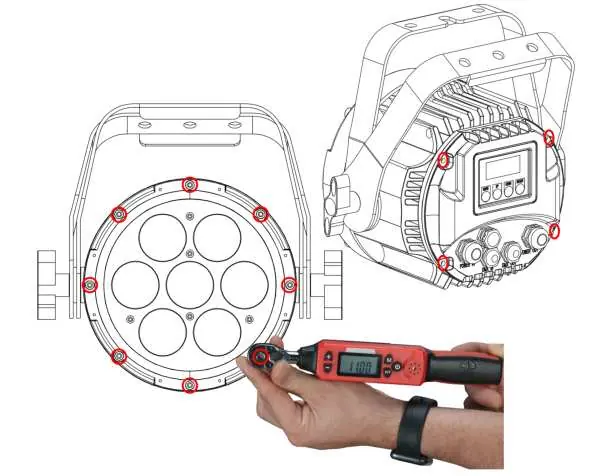

• Gehäuseschrauben müssen mit einem Drehmoment von 11 lbf-in (12,7 kgf-cm) angezogen werden.

DMX-Einrichtung

Das Gerät unterstützt das DMX-512-Protokoll. Verwenden Sie für die Verkabelung IP-zertifizierte DMX-Kabel. Bei langen DMX-Ketten sollte am Ende ein DMX-Terminator (120 Ohm Widerstand) verwendet werden, um Signalstörungen zu vermeiden. Die Adressierung erfolgt über das Systemmenü.

Systemmenü und Einstellungen

Über das LCD-Display können verschiedene Modi eingestellt werden:

• DMX-Modus: Einstellung der Startadresse (001-512) und des Kanalmodus (6, 7, 8 oder 12 Kanäle).
• Display-Sperre: Empfohlen für permanente Installationen (Modus ON1), um versehentliche Änderungen durch "Phantom-Touch" (z.B. durch Regentropfen) zu verhindern.

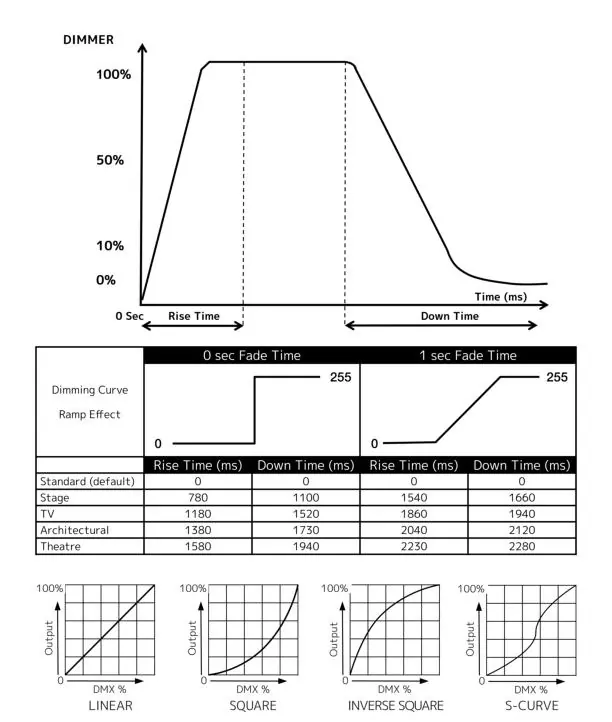

• Dimmer-Kurven: Auswahl zwischen Standard, Stage, TV, Architectural und Theatre.

Primary-Secondary-Betrieb

Mehrere Einheiten können miteinander verknüpft werden, wobei eine Einheit als Primary (Master) fungiert und die anderen als Secondary (Slave) den Programmen des Primary folgen. Alle Einheiten müssen auf denselben DMX-Kanalmodus eingestellt sein.
