Bedienungsanleitung für Elation Professional Pixel Driver 1000IP
Erfahren Sie, wie Sie den Elation Professional Pixel Driver 1000IP installieren, konfigurieren und bedienen. Diese Anleitung enthält Details zu Anschlüssen, Pixel-Steuerungsmodi, RDM-Einstellungen und Sicherheitsrichtlinien.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Elation Professional Pixel Driver 1000IP ist ein professionelles Gerät zur Steuerung von LED-Beleuchtung. Lesen Sie diese Anleitung vor der Installation sorgfältig durch. Das Gerät ist IP65-zertifiziert (staubdicht und geschützt gegen Strahlwasser), jedoch nicht für das Eintauchen in Flüssigkeiten geeignet. Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren; öffnen Sie das Gehäuse nicht, um den Garantieanspruch nicht zu verlieren.

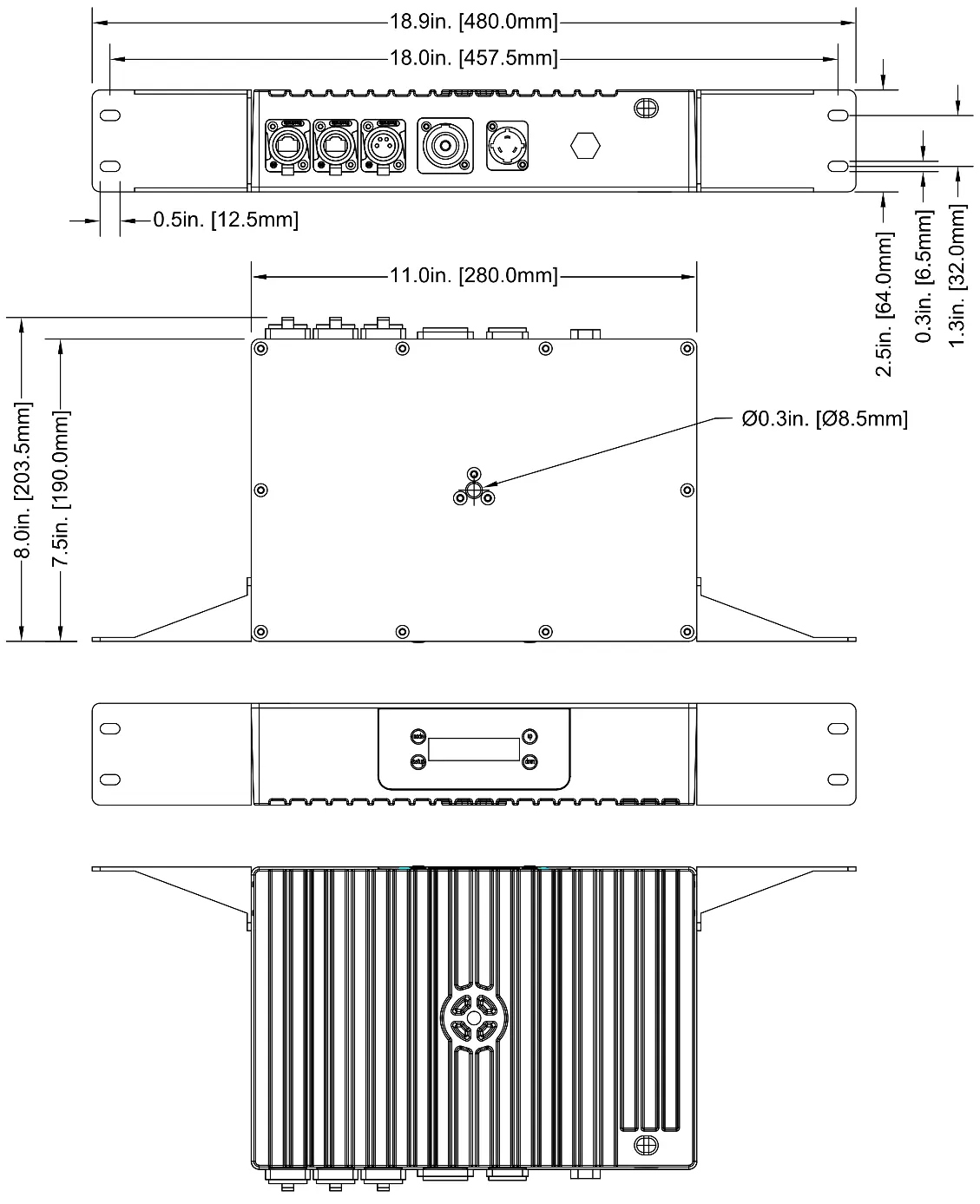

Geräteübersicht
Das Gerät verfügt über ein Display und vier Tasten (Mode, Setup, Up, Down) zur Navigation durch das Systemmenü. Auf der Rückseite befinden sich Anschlüsse für Power In/Out, LED Out sowie Net Data In/Out.
Installation und Montage
Rack-Montage: Das Gerät kann mit den mitgelieferten Halterungen in ein Rack eingebaut werden. Verwenden Sie alle vier Befestigungspunkte.
Clamp-Montage: Bei der Montage an Traversen muss ein geeignetes Sicherheitskabel verwendet werden. Das Gerät verfügt über spezielle Befestigungspunkte für Klemmen an der Ober- und Unterseite.
Daisy-Chaining: Es können bis zu fünf (5) Pixel Driver 1000IP direkt hintereinander geschaltet werden. Bei größeren Netzwerken kann ein Gigabit-Ethernet-Switch verwendet werden, um bis zu 50 Geräte an einen Controller anzubinden.
Pixel-Steuerungsmodi
Das Gerät ermöglicht die Anpassung der RGB-Pixel-Steuerungsmodi. Durch die Gruppierung von LEDs können die benötigten DMX-Kanäle reduziert werden, was die Anzahl der steuerbaren Geräte pro Port erhöht. Die verfügbaren Modi (z. B. 15x2, 10x3) hängen vom angeschlossenen Modell (Pixel Bar 30IP, 60IP, 120IP) ab.
Systemmenü und Bedienung
Über das Systemmenü können verschiedene Modi konfiguriert werden:
- Dimmer Mode: Manuelle Steuerung der Farbintensität (Rot, Grün, Blau, Weiß).
- Klingnet/Artnet/sACN Mode: Konfiguration der Netzwerkeinstellungen, DMX-Adressen und Pixel-Setups.
- Built-in Program Mode: Auswahl und Anpassung interner Programme (Geschwindigkeit, Fade, Phase).
- Setup Options: Einstellungen für LCD-Hintergrundbeleuchtung, Display-Ausrichtung und System-Reset.
Technische Daten
- Spannungsversorgung: 100-240V AC, 50/60Hz, 2.2A
- Leistungsaufnahme: 200W max.
- Anschlüsse: 2x RJ45 Ethernet, 1x 4-pin Power/Data Output
- Betriebstemperatur: -20°C bis 45°C
- Gewicht: 3,6 kg
Praktische Hilfe
Typische Probleme
Gerät reagiert nicht auf Steuersignale
Überprüfen Sie die DMX-Verkabelung und stellen Sie sicher, dass die DMX-Adresse und der Modus im Systemmenü korrekt konfiguriert sind.
Daisy-Chain-Verbindung funktioniert nicht
Stellen Sie sicher, dass nicht mehr als 5 Geräte direkt hintereinander geschaltet sind. Verwenden Sie bei Bedarf einen Ethernet-Switch.
Pixel-Anzeige flackert oder zeigt falsche Farben
Überprüfen Sie, ob der gewählte Pixel-Steuerungsmodus (z. B. 15x2) mit dem angeschlossenen LED-Modell übereinstimmt.
Vor der Verwendung
- Prüfen Sie den Lieferumfang auf Vollständigkeit (Twist-Lock Kabel, 4-pin Datenkabel, Rack-Halterungen).
- Stellen Sie sicher, dass die lokale Stromspannung mit dem Gerät kompatibel ist.
- Installieren Sie das Gerät an einem gut belüfteten Ort mit mindestens 15 cm Abstand zur Wand.
- Verwenden Sie bei hängender Montage zwingend ein Sicherheitskabel.
- Stellen Sie sicher, dass alle elektrischen Anschlüsse von qualifiziertem Personal durchgeführt werden.
Technische Daten in der Praxis
- Daisy-Chain Limit
- Maximal 5 Geräte dürfen direkt miteinander verbunden werden, um Signalverluste zu vermeiden.
- Max. Leistungsaufnahme
- Das Gerät verbraucht maximal 200W; planen Sie die Stromversorgung entsprechend.
Abbildungen und Diagramme

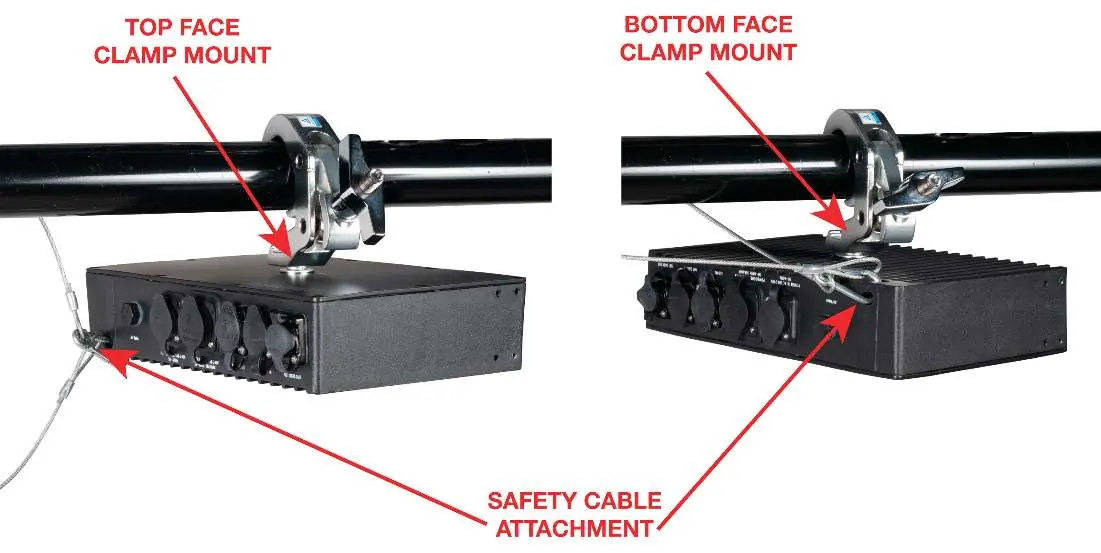

- Die Montageanleitung zeigt die korrekte Befestigung an Traversen mittels Klemmen und die Sicherung durch ein Sicherheitskabel.

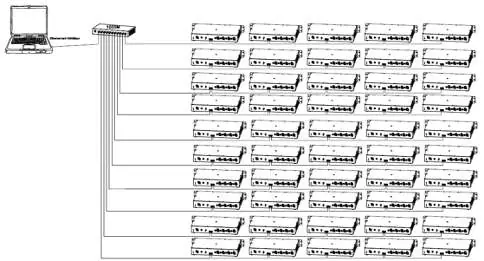

- Das Daisy-Chain-Diagramm illustriert die maximale Anzahl von 5 Geräten pro Kette und die Erweiterung mittels Ethernet-Switch.
Modellkompatibilität
- Kompatibel mit Kling-Net, Art-Net und sACN Protokollen.
- Nicht an Dimmer-Packs anschließen.
- Nur für den professionellen Einsatz durch qualifiziertes Personal.
