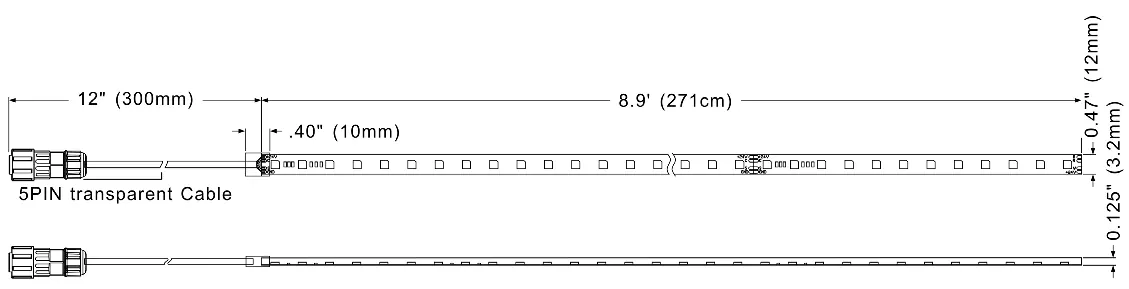

- Abmessungen S. 2
- Anschlussdiagramme S. 3
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Elation Professional Pixel Tape 16IP ist ein wetterfestes, flexibles LED-Pixelband für den Außenbereich. Diese Anleitung enthält technische Spezifikationen, Anschlussdiagramme und Informationen zur IP65-Schutzklasse. Das Produkt erfordert einen kompatiblen Pixel-Treiber für den Betrieb.
Produktbeschreibung
Das Pixel Tape 16IP verfügt über 170 RGB SMD-Tri-Color-LED-Pixel, die über 1 Milliarde Farbmöglichkeiten bieten. Es ist mit einem IP65-zertifizierten PC-Kleber beschichtet und wird mit einem 3M-Außenklebeband zur Montage geliefert. Das Band hat eine Länge von 2,7 Metern (8,9 Fuß) und einen Betrachtungswinkel von 120 Grad.
Technische Spezifikationen
- Lichtquelle: APA102/RGB
- Lichtleistung: 455 Lumen
- Betriebsspannung: DC 24V
- Leistungsaufnahme: 35W max.
- LED-Abstand: 16mm
- LED-Anzahl: 170 Stück pro Band
- Maximale Bandlänge: 3 Bänder
- Steuerungssysteme: DMX512, ARTNET, sACN, KlingNet
- Schutzklasse: IP65
Anschluss und Steuerung
Das Pixel Tape 16IP kann mit den folgenden Treibern von Elation betrieben und gesteuert werden:
- Pixel Driver 170
- Pixel Driver 1000IP
- Pixel Driver 4000 V2
Die Anschlussdiagramme in der Anleitung zeigen die korrekte Verkabelung zwischen dem Daten-Controller, dem Pixel-Treiber und dem LED-Band unter Verwendung der entsprechenden Adapter und Kabel.
IP65-Schutzklasse
Das Produkt ist für den Außenbereich konzipiert. Die IP65-Zertifizierung bedeutet:
- Erste Ziffer (6): Vollständiger Schutz gegen das Eindringen von Staub.
- Zweite Ziffer (5): Schutz gegen Strahlwasser aus beliebigem Winkel.
Praktische Hilfe
Typische Probleme
Keine Funktion oder fehlerhafte Steuerung
Überprüfen Sie die Verbindung zum Pixel Driver (170, 1000IP oder 4000 V2) und stellen Sie sicher, dass die Spannungsversorgung (DC 24V) korrekt angeschlossen ist.
Überschreitung der maximalen Bandlänge
Das System unterstützt maximal 3 Bänder. Achten Sie darauf, diese Grenze nicht zu überschreiten, um Leistungsabfälle oder Schäden zu vermeiden.
Vor der Verwendung
- Stellen Sie sicher, dass ein kompatibler Pixel Driver (170, 1000IP oder 4000 V2) vorhanden ist.
- Prüfen Sie die Spannungsversorgung (DC 24V).
- Vergewissern Sie sich, dass die Montagefläche für das 3M-Klebeband sauber und trocken ist.
- Überprüfen Sie die Verkabelung gemäß den Anschlussdiagrammen in der Anleitung.
Abbildungen und Diagramme

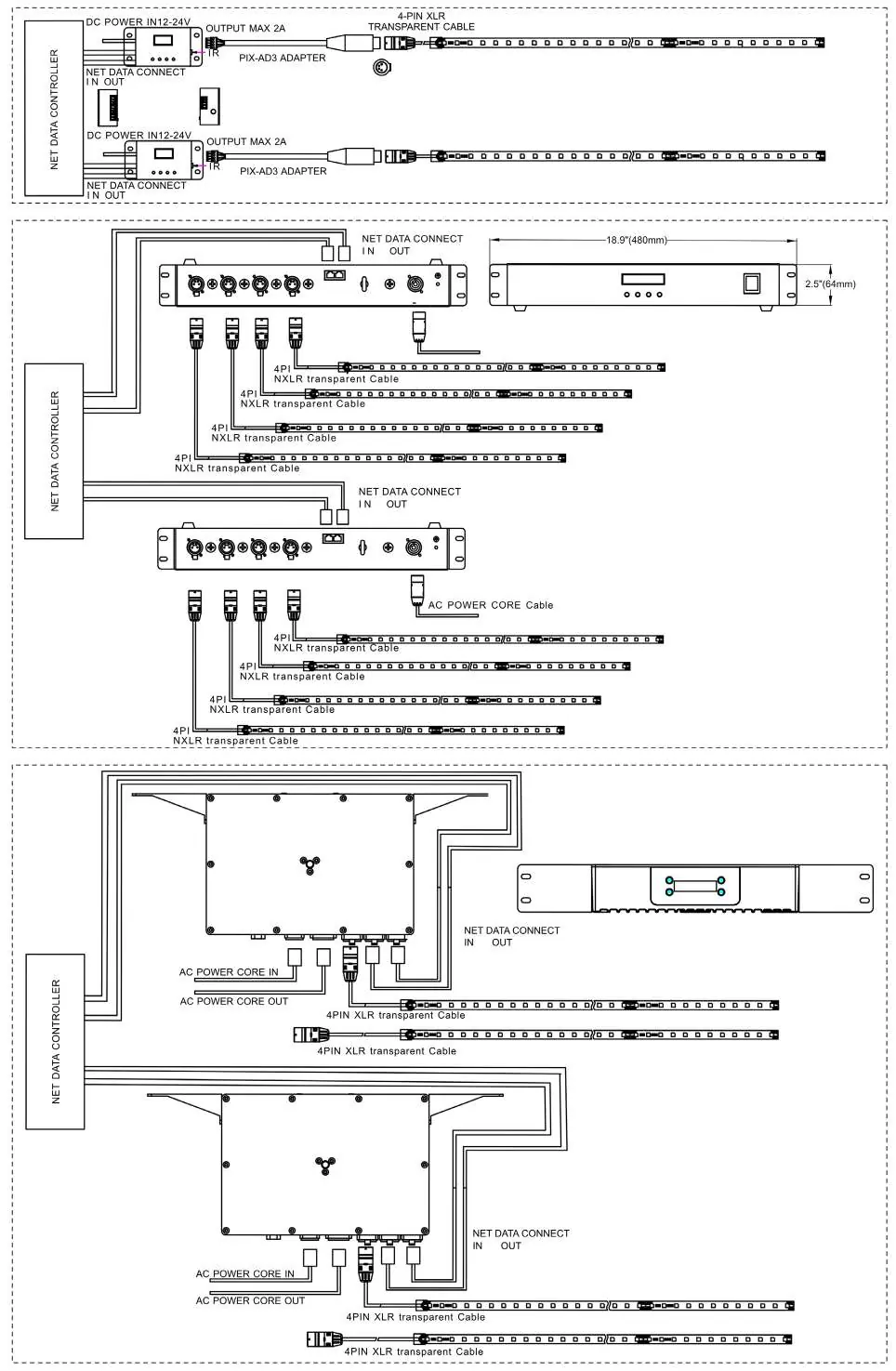

- Die Anschlussdiagramme zeigen die Verbindung zwischen dem Net Data Controller, dem Pixel Driver und dem LED-Band.
- Achten Sie auf die korrekte Verwendung der 4-Pin XLR-Kabel und Adapter (PIX-AD3) gemäß den Diagrammen auf Seite 3.
Modellkompatibilität
- Kompatibel mit Pixel Driver 170, Pixel Driver 1000IP und Pixel Driver 4000 V2.
- Unterstützt DMX512, ARTNET, sACN und KlingNet Protokolle.
