Bedienungsanleitung für Elation Professional SIXPAR 100IP LED-Scheinwerfer
Schnelle Anleitung für den Elation Professional SIXPAR 100IP LED-Scheinwerfer. Erfahren Sie alles über Installation, DMX-Konfiguration, Menüeinstellungen und Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Elation Professional SIXPAR 100IP ist ein IP65-zertifizierter LED-Scheinwerfer für den Außenbereich. Er ist gegen Staub und Strahlwasser geschützt. Wichtiger Hinweis: Das Gerät ist nicht für den Einsatz in marinen oder küstennahen Umgebungen geeignet, da dies zu Korrosion führen und die Garantie ungültig machen kann. Alle Kabelverbindungen müssen mit dielektrischem Fett abgedichtet werden.
Sicherheitshinweise
- Schutzklasse 1: Das Gerät muss ordnungsgemäß geerdet sein.
- UV-Strahlung: Das Gerät emittiert hochintensive UV-Strahlung. Direkten Augenkontakt vermeiden und Schutzmaßnahmen treffen.
- Abstände: Mindestabstand zu Objekten/Oberflächen beträgt 20 Meter. Mindestabstand zu brennbaren Materialien beträgt 0,5 Meter.
- Temperatur: Die Gehäuseoberfläche kann heiß werden. Vor der Wartung ca. 15 Minuten abkühlen lassen.
- Keine eigenständigen Reparaturen: Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren.
Installation

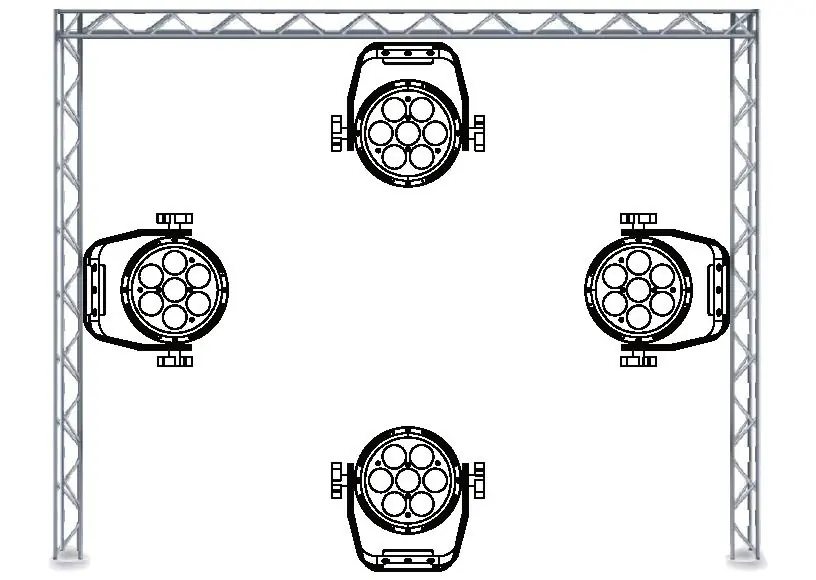

Die Installation sollte nur von qualifiziertem Personal durchgeführt werden. Verwenden Sie für die Aufhängung an Traversen professionelle Rigging-Klemmen und befestigen Sie immer ein Sicherheitskabel an den dafür vorgesehenen Punkten. Um die IP65-Schutzart zu gewährleisten, müssen alle Kabel so verlegt werden, dass sie zum Boden zeigen, um Wasseransammlungen an den Anschlüssen zu verhindern.
DMX-Einrichtung
Verwenden Sie für die DMX-Verkettung (Daisy-Chain) IP-zertifizierte Kabel der SIXPAR-Serie. Vermeiden Sie Y-Splitter. Bei langen Kabelwegen sollte ein DMX-Terminator (120 Ohm Widerstand) am Ende der Kette verwendet werden, um fehlerhaftes Verhalten zu vermeiden. Die DMX-Adresse wird über das Menü am Gerät eingestellt.
Systemmenü

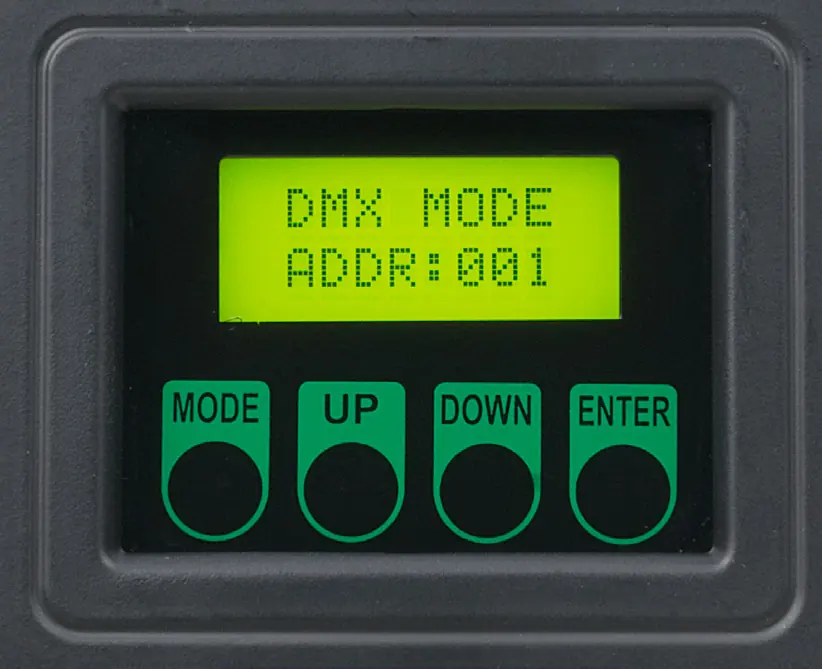

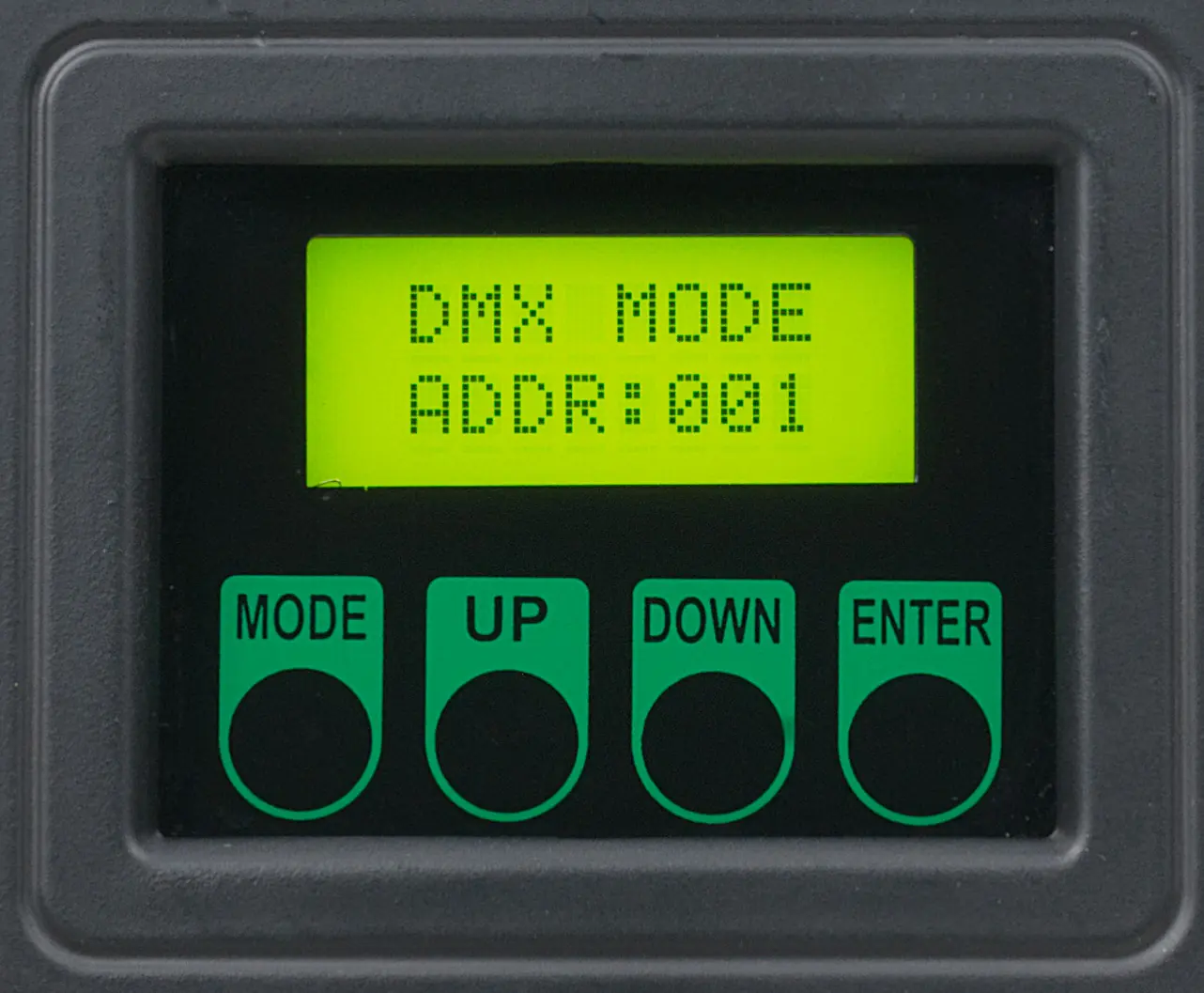

Das Gerät verfügt über ein LCD-Display mit vier Tasten (MODE, UP, DOWN, ENTER). Über das Menü können DMX-Modi (6, 7, 8, 12 Kanäle), interne Programme, Dimmkurven und Display-Einstellungen konfiguriert werden. Wenn das Display gesperrt ist (LOCKED), kann es durch die Sequenz UP, DOWN, UP, DOWN, ENTER entsperrt werden.
Wartung und Reinigung
Regelmäßige Reinigung der Linse (mindestens alle 20 Tage) ist erforderlich, um die Lichtleistung zu erhalten. Verwenden Sie keine alkohol- oder lösungsmittelbasierten Reiniger. Führen Sie alle drei Monate eine elektrische Überprüfung durch und stellen Sie sicher, dass alle Schrauben fest sitzen.

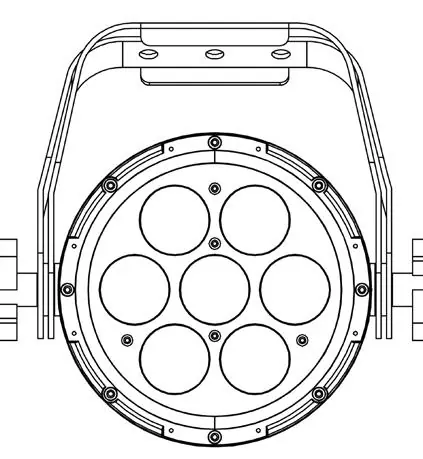

Technische Daten
- Lichtquelle: 7 x 12W 6-in-1 RGBAW+UV LEDs
- DMX-Modi: 6, 7, 8, 12 Kanäle
- Stromverbrauch: 89W max.
- Betriebstemperatur: -10°C bis 45°C
- Schutzart: IP65
Praktische Hilfe
Typische Probleme
Kein DMX-Signal oder fehlerhaftes Verhalten
Prüfen Sie die Kabelverbindungen, stellen Sie sicher, dass kein Y-Splitter verwendet wird, und setzen Sie einen DMX-Terminator am Ende der Kette ein.
Feuchtigkeit oder Korrosion an den Anschlüssen
Stellen Sie sicher, dass alle Kabel so verlegt sind, dass sie zum Boden zeigen, um Wasseransammlungen zu vermeiden. Verwenden Sie dielektrisches Fett.
LCD-Display ist gesperrt
Führen Sie die Entsperrsequenz durch: Drücken Sie UP, DOWN, UP, DOWN, ENTER.
Vor der Verwendung
- Prüfen Sie, ob der Einsatzort für IP65-Geräte geeignet ist (keine marine/küstennahe Umgebung).
- Stellen Sie sicher, dass ein geeignetes Sicherheitskabel für die Aufhängung vorhanden ist.
- Prüfen Sie, ob IP-zertifizierte DMX- und Stromkabel verwendet werden.
- Stellen Sie sicher, dass die Stromversorgung den Spezifikationen entspricht (AC 110-250V).
Technische Daten in der Praxis
- Betriebstemperatur
- Das Gerät darf nur in einem Bereich von -10°C bis 45°C betrieben werden.
Abbildungen und Diagramme
- DMX-Verkettung: Verbinden Sie Geräte in einer Daisy-Chain-Reihenfolge. Verwenden Sie niemals Y-Splitter.
- IP65-Kabelverlegung: Kabel müssen nach unten zum Boden geführt werden, um das Eindringen von Wasser zu verhindern.
Modellkompatibilität
- Nicht für marine oder küstennahe Umgebungen geeignet.
- Nur Original-Rigging-Teile (Omega-Bügel) verwenden.
- DMX-Terminator für lange Kabelwege empfohlen.
