Installationsanleitung für Danfoss Thermostat RT 9E, RT 14E, RT 101E, RT 107E, RT 123E
Erfahren Sie, wie Sie die Danfoss Thermostate der RT-Serie (RT 9E, 14E, 101E, 107E, 123E) korrekt installieren, elektrisch anschließen und einstellen. Diese Anleitung enthält wichtige Sicherheitshinweise für Ex-Installationen und...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung gilt für die Danfoss Thermostate der RT-Serie (RT 9E, RT 14E, RT 101E, RT 107E, RT 123E). Sie enthält wichtige Anweisungen für die Installation in explosionsgefährdeten Bereichen (Ex-Bereiche) sowie für den elektrischen Anschluss und die Temperatureinstellung. Die Einhaltung der Ex-Installationsnormen (EN 60079-14) ist zwingend erforderlich.
Installation
Die Thermostate können in jeder Position montiert werden. Nutzen Sie die vorgesehenen Befestigungslöcher.
- Montieren Sie die mitgelieferte Pg13.5-Kabelverschraubung, um die Schutzart IP66 (bei automatischer Rückstellung) oder IP54 (bei externer Rückstellung) zu gewährleisten.
- Bei Außenmontage muss das Gerät vor Regen geschützt werden.
- Der Fühler sollte mit der Fühlerhalterung an der Wand befestigt werden. Für die Montage in Tanks verwenden Sie eine Kapillar-Stopfbuchse oder eine Fühlertasche.
Elektrischer Anschluss
Beachten Sie das Schaltbild in Abb. 5.
- Kabeldurchmesser: 6 – 14 mm.
- Mindestquerschnitt der Adern: 0,75 mm².
- Der Erdungsanschluss muss zwingend mit der Erde verbunden werden.
- Verwenden Sie nur Kabel und Kabeleinführungen, die für die Anwendung zugelassen sind.
Einstellung
Die Einstellung erfolgt über den Einstellknopf und die Differenz-Einstellmutter.
- Drehen Sie den Knopf (5), um die minimale Schalttemperatur (Bereichseinstellung) unter Beobachtung der Hauptskala (9) einzustellen.
- Die Differenz wird durch Drehen der Differenz-Einstellmutter (19) gemäß dem Nomogramm (Abb. 3) eingestellt.
- Die maximale Schalttemperatur ist die Summe aus Temperatureinstellung und Differenz.
Sicherheitshinweise
Der Betrieb muss den europäischen Ex-Installationsnormen (EN 60079-14) entsprechen.
- Verwenden Sie nur zertifizierte Geräte für den Ex-Bereich.
- Vermeiden Sie Überlastungen des Schalters.
- Schalten Sie vor Wartungsarbeiten oder dem Öffnen des Gehäuses die Stromversorgung ab.
- Vermeiden Sie mechanische Beschädigungen und Vibrationen, um Ermüdungsbrüche an den Bälgen zu verhindern.
- Komponenten können die Gehäusetemperatur um 1K überschreiten.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Überlastung des Schalters
Vermeiden Sie Überlastungen; beschädigte oder überlastete Geräte müssen ausgetauscht werden.
Vibrationen
Die Vibrationsbelastung muss so gering wie möglich gehalten werden, um Ermüdungsbrüche zu vermeiden.
Kabelbeschädigung
Verwenden Sie Kabel ohne scharfe Kanten und sorgen Sie für eine ausreichende Zugentlastung.
Vor der Verwendung
- Prüfen Sie, ob die Installation den lokalen Ex-Richtlinien entspricht.
- Stellen Sie sicher, dass der Kabeldurchmesser zwischen 6 und 14 mm liegt.
- Verbinden Sie den Erdungsanschluss (38) mit der Erde.
- Verwenden Sie nur zertifizierte Ex-Barrieren für den Eingang.
- Prüfen Sie, ob die Umgebungstemperatur zwischen -20 °C und 65 °C liegt.
Abbildungen und Diagramme

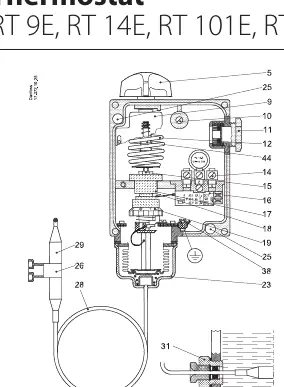

- Abb. 1: Interner Aufbau des Thermostats.
- Abb. 2: Montage der Kabelverschraubung.

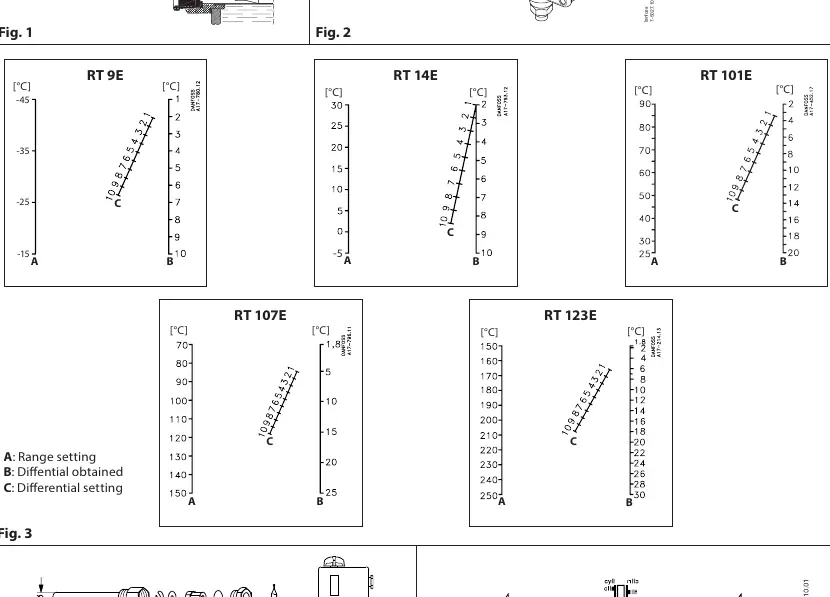

- Abb. 3: Nomogramme zur Einstellung der Differenz für verschiedene Modelle.
- Abb. 4: Montage des Fühlers.
- Abb. 5: Schaltbild für den elektrischen Anschluss.
Modellkompatibilität
- Nur für den Einsatz in Ex-Bereichen mit zertifizierten Barrieren geeignet.
- Nicht für Anwendungen mit hoher Vibrationsbelastung ohne Schutzmaßnahmen geeignet.
