Bedienungsanleitung für Danfoss 102E5 Elektronischer Mini-Programmierer

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Installations- und Bedienungsanweisungen für den Danfoss 102E5 Mini-Programmierer. Das Gerät dient zur Steuerung von Heizungs- und Warmwassersystemen. Die Installation darf nur von qualifiziertem Fachpersonal gemäß den geltenden IEEE-Verkabelungsvorschriften durchgeführt werden. Das Gerät bietet 3 Ein- und Ausschaltzeiten pro Tag und unterstützt sowohl 24-Stunden- als auch 5/2-Tage-Betriebsmodi.

Produktbeschreibung

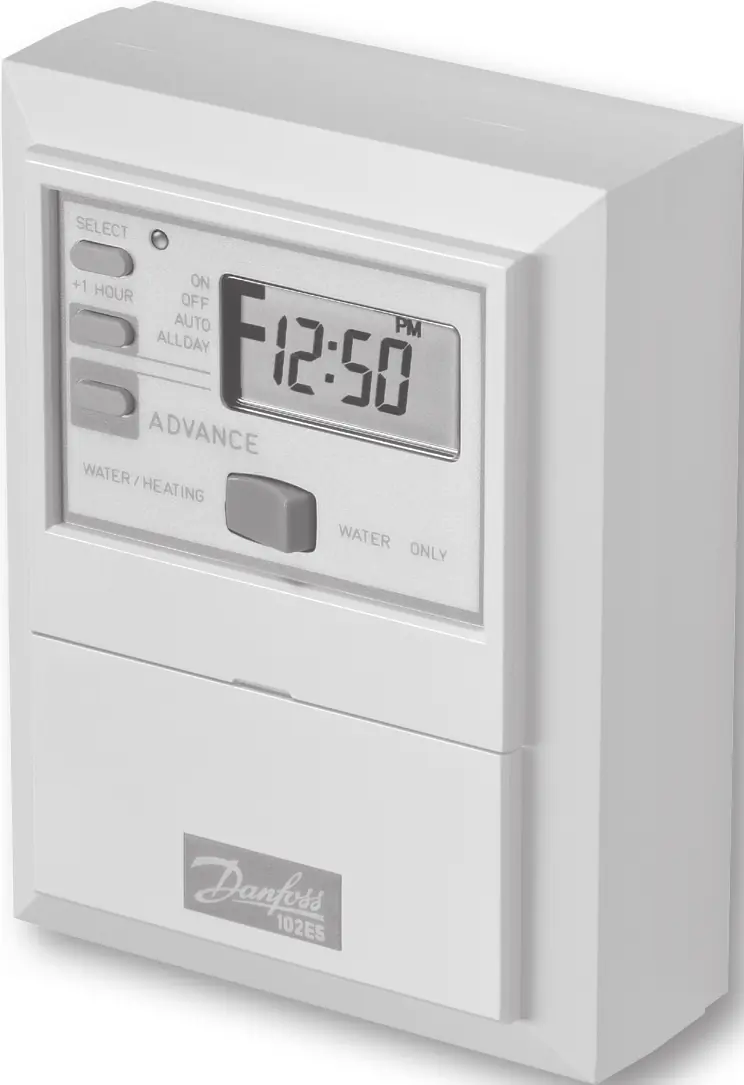

Der 102E5 ist ein elektronischer Programmierer mit LCD-Display. Er verfügt über Tasten für die Programmierung, manuelle Übersteuerungen (+1 Stunde, Advance) und einen Wippschalter zur Auswahl zwischen "WATER/HEATING" und "WATER ONLY".

Installation und Verkabelung

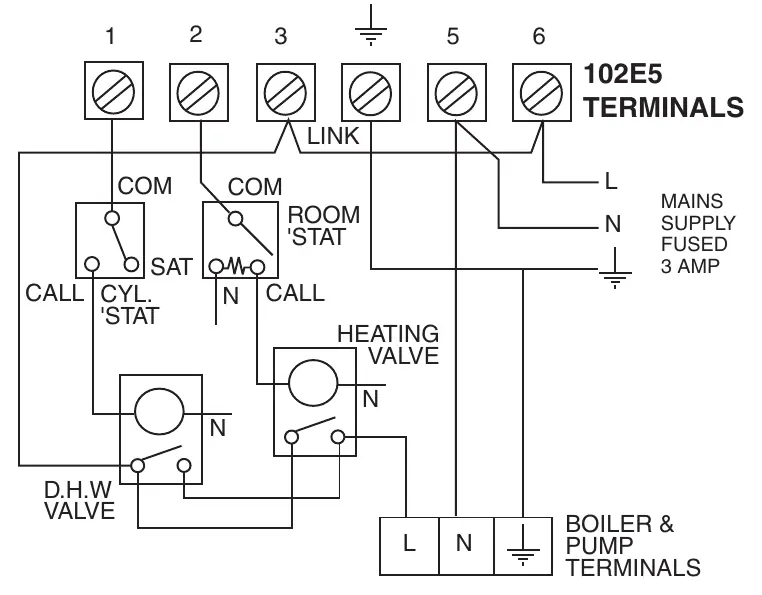

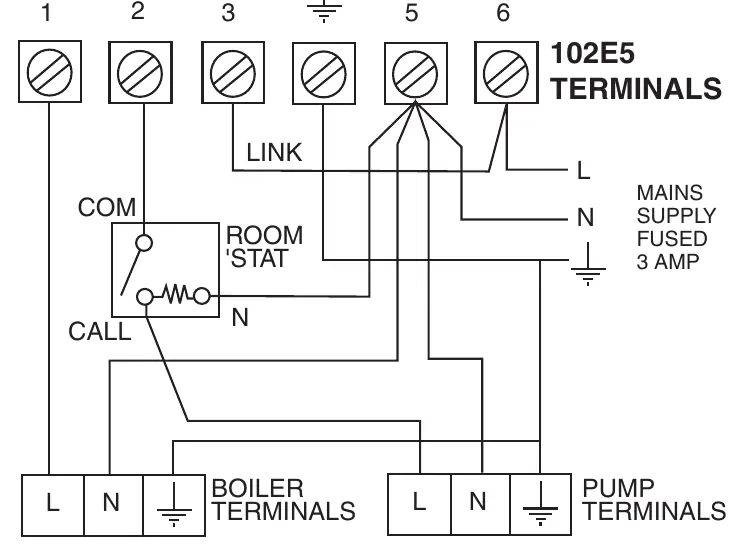

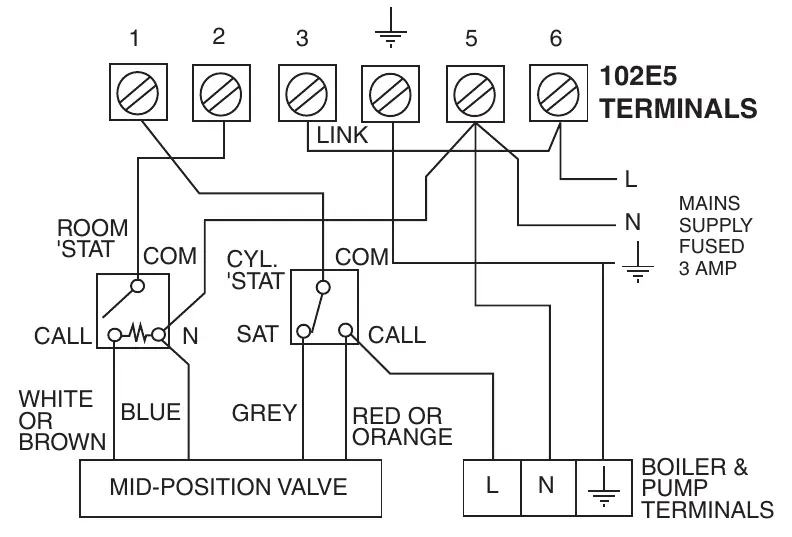

Vor der Installation muss die Stromversorgung unterbrochen werden. Der Programmierer wird auf einer Wandplatte montiert. Die Verkabelung erfolgt über die Klemmen 1 bis 6. Detaillierte Schaltpläne für verschiedene Systeme (Schwerkraft-Warmwasser mit Pumpenheizung, 3-Wege-Ventil, 2-Wege-Ventil) finden Sie in den Abschnitten zur Verkabelung. Bei Austauschgeräten (FRU) beachten Sie bitte die Kompatibilitätstabelle, um sicherzustellen, dass die Klemmenbelegung korrekt übernommen wird.

Erste Schritte und Uhrzeiteinstellung

Um das Gerät zurückzusetzen und die Werkseinstellungen zu laden, öffnen Sie die Frontklappe und drücken Sie gleichzeitig die Tasten SELECT, ADVANCE, + und -. Um die Uhrzeit einzustellen, drücken Sie einmal die Taste PROGRAMME und verwenden Sie die + und - Tasten. Bestätigen Sie die Einstellung erneut mit PROGRAMME.

Programmierung

Das Gerät bietet zwei Zeitmodi:

• 24-Stunden-Modus: Gleiches Programm für jeden Wochentag.
• 5/2-Tage-Modus: Ein Programm für Wochentage (Mo-Fr) und ein separates für das Wochenende (Sa-So).

Drücken Sie die Taste PROGRAMME, um durch die Ereignisse (1 bis 6) zu navigieren und die gewünschten Ein- und Ausschaltzeiten mit den + und - Tasten festzulegen. Das Gerät kehrt automatisch in den RUN-Modus zurück, wenn für 3-4 Minuten keine Taste gedrückt wird.

Betriebsmodi und Übersteuerungen

Verwenden Sie die Taste SELECT, um zwischen den Betriebsmodi zu wechseln:

• ON: Heizung/Warmwasser bleibt dauerhaft an.
• OFF: Heizung/Warmwasser bleibt dauerhaft aus.
• AUTO: Betrieb gemäß den programmierten Zeiten.
• ALLDAY: Gerät schaltet beim ersten programmierten EIN ein und beim letzten programmierten AUS aus.

Zusätzlich gibt es manuelle Übersteuerungen: +1 HOUR für eine Stunde Verlängerung und ADVANCE, um zum nächsten programmierten Ereignis zu springen.

Batteriepufferung

Bei einem Stromausfall bleiben die Einstellungen dank der eingebauten Lithium-Batterie für bis zu 15 Tage erhalten. Nach 15 Tagen ohne Strom müssen Zeit und Tag nach der Wiederherstellung der Stromversorgung neu eingestellt werden.
