Installationsanleitung für Danfoss 148R9637 Gasdetektions-Steuereinheit
Erfahren Sie, wie Sie die Danfoss 148R9637 Gasdetektions-Steuereinheit installieren und konfigurieren. Dieser Leitfaden enthält Schaltpläne, Betriebsmodi und wichtige Hinweise zur Inbetriebnahme.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Die Danfoss 148R9637 Steuereinheit dient der Überwachung, Detektion und Warnung vor toxischen und brennbaren Gasen. Die Installation muss gemäß den geltenden Sicherheitsrichtlinien (z. B. EN 378, VBG 20) erfolgen. Das Gerät ist für den Einsatz in Wohn-, Gewerbe- und Industriebereichen konzipiert, darf jedoch nicht in explosionsgefährdeten Atmosphären verwendet werden.
Systemarchitektur
Das System besteht aus einer Steuereinheit, die mit bis zu 7 Erweiterungsmodulen verbunden werden kann. Insgesamt können bis zu 96 Sensoren über den Feldbus angeschlossen werden. Zusätzlich stehen bis zu 32 Analogeingänge für 4-20 mA Sensoren zur Verfügung. Die Gesamtzahl der angeschlossenen Sensoren darf 128 nicht überschreiten.
Verkabelung
Die Verkabelung muss gemäß den bereitgestellten Schaltplänen für die Steuereinheit, die Erweiterungsmodule und die optionale UPS-Lösung erfolgen. Achten Sie auf die korrekte Terminierung mit einem 560 Ohm Widerstand und die Einhaltung der maximalen Kabellänge von 900 Metern pro Segment. Eine 24V DC Spannungsversorgung ist für jede Adresse erforderlich.
Betriebsmodi
- Normalmodus: Kontinuierliche Abfrage der Gaskonzentrationen und Selbstüberwachung des Systems.
- Alarmmodus: Aktivierung bei Überschreitung der programmierten Schwellenwerte. Alarmrelais werden geschaltet und LEDs blinken.
- Spezialstatus: Verzögerte Messungen, z. B. nach dem Einschalten, im Servicemodus oder bei manueller Übersteuerung.
- Fehlermodus: Aktivierung bei Kommunikationsfehlern, ungültigen Analogsignalen oder internen Funktionsfehlern.
- Restart-Modus (Aufwärmphase): Sensoren benötigen eine Einlaufzeit, um stabile Werte zu liefern. Während dieser Zeit werden keine Alarme ausgelöst.
- Servicemodus: Ermöglicht Inbetriebnahme, Kalibrierung, Test und Reparatur.
UPS-Funktionalität
Bei Verwendung der optionalen UPS-Lösung wird die Versorgungsspannung kontinuierlich überwacht. Bei Stromausfall übernimmt die Batterie die Versorgung. Das System verfügt über einen Tiefentladeschutz und kehrt bei wiederhergestellter Stromversorgung automatisch in den Lademodus zurück. Es sind keine zusätzlichen Parametereinstellungen für die UPS-Funktion erforderlich.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Pseudo-Alarme während der Inbetriebnahme
Sensoren benötigen eine Aufwärmzeit (Running-in period). Während dieser Zeit werden keine Alarme ausgewertet. Stellen Sie sicher, dass die korrekte Aufwärmzeit im Controller konfiguriert ist.
Fehlermeldung im Display
Überprüfen Sie das Menü 'Error Status' auf Klartext-Fehlermeldungen. Nach Behebung der Ursache muss der Fehler manuell im Menü quittiert werden.
Analogsignal-Fehler
Stellen Sie sicher, dass das Signal im zulässigen Bereich von 3,0 mA bis 21,2 mA liegt. Werte außerhalb dieses Bereichs lösen einen Fehler aus.
Vor der Verwendung
- Prüfen Sie die Verkabelung gemäß den Schaltplänen für Controller und Erweiterungsmodule.
- Stellen Sie sicher, dass eine 24V DC Spannungsversorgung für jede Adresse vorhanden ist.
- Installieren Sie den 560 Ohm Abschlusswiderstand an den entsprechenden Segmenten.
- Konfigurieren Sie die Aufwärmzeiten für die angeschlossenen Sensortypen.
- Stellen Sie sicher, dass die maximale Kabellänge von 900m pro Segment nicht überschritten wird.
Technische Daten in der Praxis
- 560 Ohm Widerstand
- Erforderlicher Abschlusswiderstand für die Feldbus-Segmente.
Abbildungen und Diagramme
- Schaltplan für Controller-Einheit und Erweiterungsmodule zeigt die Segmentierung und Verkabelung.

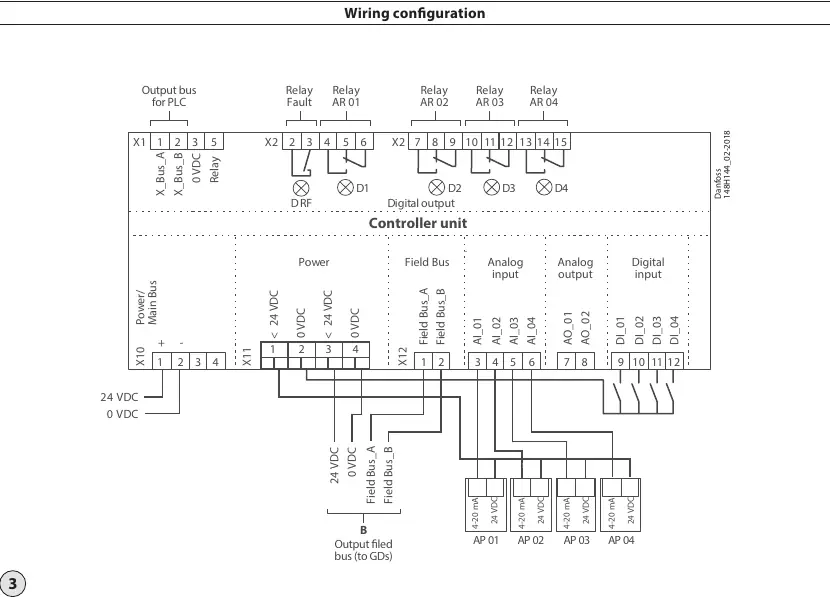

- Verkabelungskonfiguration für Controller und Erweiterungsmodule mit Anschlüssen für Relais, Analog-I/O und Feldbus.

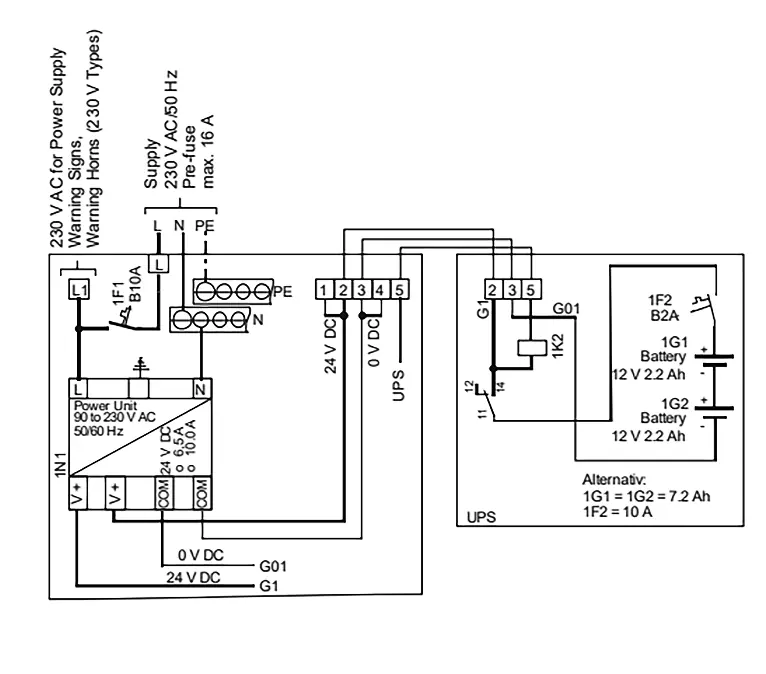

- Schaltplan für die UPS-Lösung (Uptime-Lösung) mit Batterieanschluss und Netzteil.
Modellkompatibilität
- Maximal 96 Sensoren über Feldbus anschließbar.
- Maximal 7 Erweiterungsmodule pro Controller.
- Zusätzlich bis zu 32 Analogeingänge (4-20 mA) möglich.
- Gesamtzahl der Sensoren darf 128 nicht überschreiten.
