Bedienungsanleitung für Danfoss 101N07xx Series Controller
Schnellstartanleitung und technisches Handbuch für den Danfoss 101N07xx Series 48V DC Controller. Erfahren Sie alles über Installation, Verkabelung, Software-Konfiguration mit Tool4Cool und Parametereinstellungen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Betriebsanleitung für den Danfoss 101N07xx Series Controller (48 V DC). Der Controller ist für die Steuerung von Kompressoren (BD250GH und BD350GH) in Anwendungen wie Unterstandskühlung, Batteriekühlung in Funkstationen oder mobilen Anwendungen (Golfwagen, Gabelstapler) konzipiert. Die Konfiguration erfolgt primär über die Tool4Cool LabEdition Software.
Installation und Verkabelung

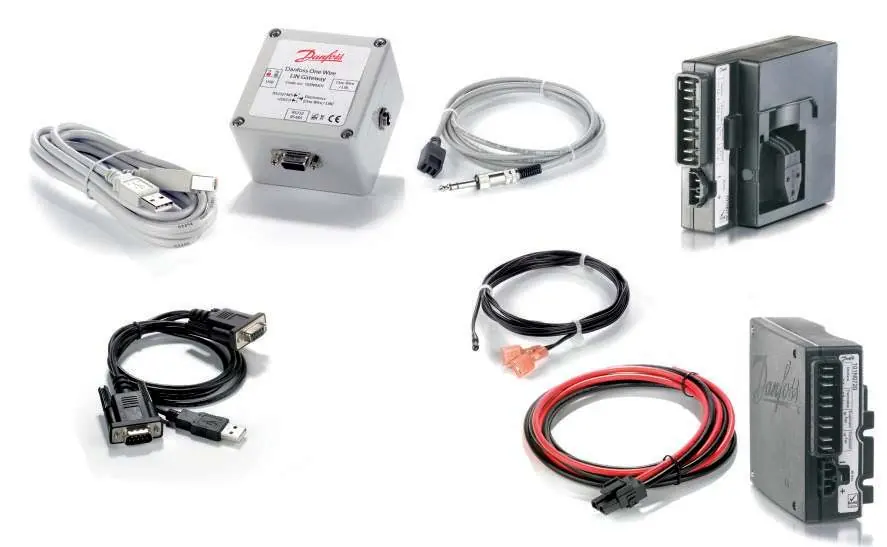

Die Installation umfasst die Vorbereitung der Komponenten, den Kabelanschluss und die Software-Konfiguration. Stellen Sie sicher, dass Sie über alle erforderlichen Teile verfügen: Controller (101N0720 oder 101N0730), NTC-Temperatursensor oder mechanischen Thermostat, DC-Stromkabel und das Tool4Cool-Gateway.
- Stromversorgung: Nennspannung 48 V DC (Bereich 32 bis 60 V DC).
- Verkabelung: Beachten Sie die Kabelquerschnitte basierend auf der Länge zwischen Batterie und elektronischer Einheit (z.B. 2x4 mm² für 1,5 m, 2x6 mm² für 2 m, 2x10 mm² für 4 m).
- Anschlüsse: Der Controller verfügt über Anschlüsse für Modbus-Kommunikation (I, C, +), Thermostat (C, T), Verdampferlüfter (Fe, +), Kondensatorlüfter (Fc, +) und Hauptstromversorgung (-, +).
Software-Konfiguration

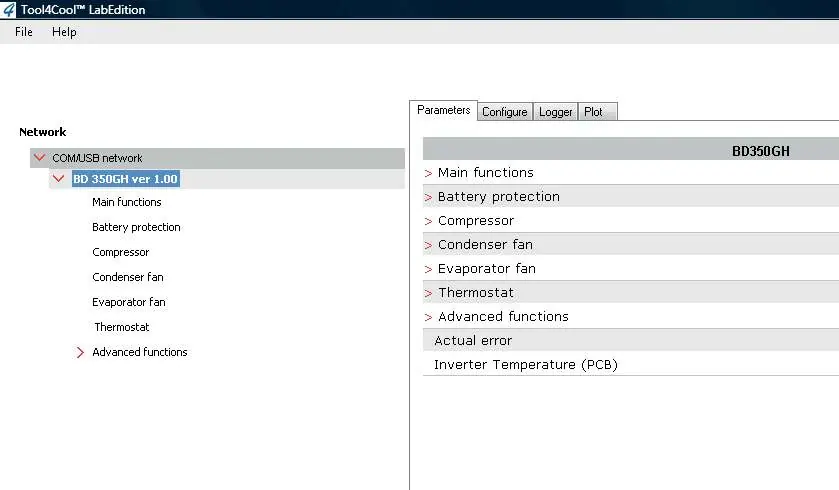

Der Controller kann über einen PC mit der Danfoss Tool4Cool LabEdition Software programmiert und optimiert werden. Dies ermöglicht die Überwachung von Betriebsparametern, das Ändern von Einstellungen und das Kopieren von Konfigurationen zwischen Controllern.

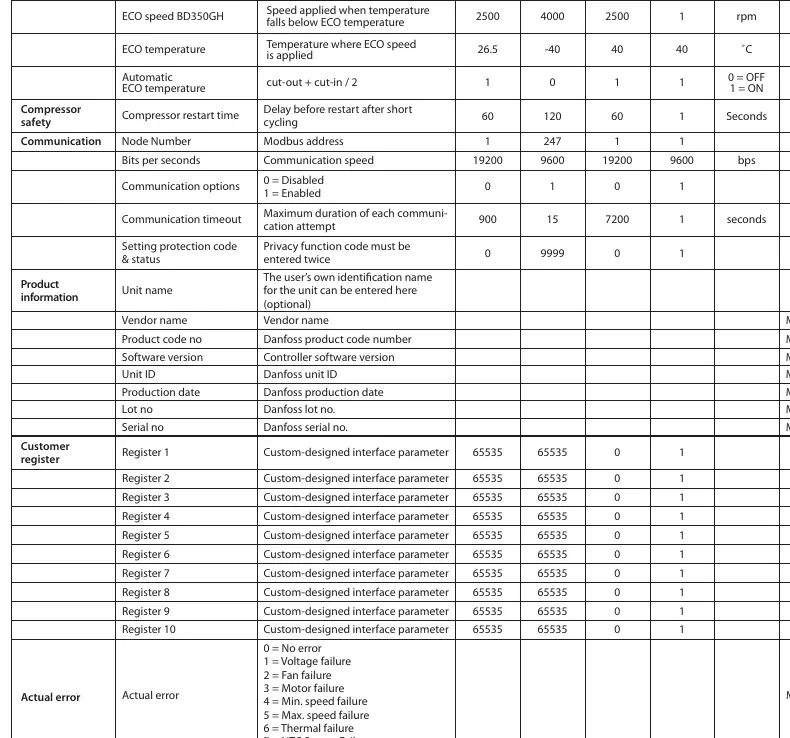

Parameterübersicht
Die Parameter sind in Gruppen unterteilt, die über die Software angepasst werden können:
- Batterieschutz: Schutz vor Tiefentladung durch einstellbare Cut-out-Spannung (32-60 V).
- Kompressor: Einstellung der gewünschten Drehzahl (Requested speed), Startverzögerung und Startzeit.
- Lüftersteuerung: Synchronisierte Steuerung von Kondensator- und Verdampferlüftern zur Energieoptimierung.
- Thermostat: Auswahl zwischen elektronischem NTC-Sensor oder mechanischem Thermostat.
- ECO-Funktion: Optimierung der Kompressordrehzahl basierend auf der Temperatur zur Energieeinsparung.
Fehlerbehebung
Der Controller verfügt über eine Alarmfunktion. Fehlercodes werden in der Software angezeigt:
- 1: Spannungsfehler
- 2: Lüfterfehler
- 3: Motorfehler
- 4: Min. Drehzahlfehler
- 5: Max. Drehzahlfehler
- 6: Thermischer Fehler (Überhitzung)
- 7: NTC-Sensorfehler
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Spannungsfehler (Voltage failure)
Überprüfen Sie die Versorgungsspannung (32-60 V DC) und die Einstellungen für den Batterieschutz.
Lüfterfehler (Fan failure)
Prüfen Sie, ob der Lüfter korrekt angeschlossen ist und ob die Funktion 'Detect missing fan' aktiviert ist.
Motorfehler (Motor failure)
Überprüfen Sie die Kompressordrehzahl und die elektrischen Verbindungen.
NTC-Sensorfehler
Überprüfen Sie die Verbindung des NTC-Sensors oder tauschen Sie den Sensor aus.
Thermischer Fehler (Alarm 6)
Die Elektronik ist überhitzt (100°C). Das System schaltet ab und startet automatisch neu, sobald die Temperatur unter 90°C fällt.
Vor der Verwendung
- Stellen Sie sicher, dass die 48V DC Stromversorgung im Bereich von 32-60V liegt.
- Wählen Sie den korrekten Kabelquerschnitt basierend auf der Kabellänge.
- Installieren Sie die Tool4Cool LabEdition Software auf Ihrem PC.
- Schließen Sie einen NTC-Temperatursensor oder einen mechanischen Thermostat an.
- Überprüfen Sie die Verkabelung gemäß dem Schaltplan im Handbuch.
Technische Daten in der Praxis
- Battery cutout level
- Die Spannungsschwelle, bei der der Controller abschaltet, um die Batterie vor Tiefentladung zu schützen.
- Requested speed
- Die Ziel-Drehzahl des Kompressors in U/min.
Abbildungen und Diagramme
- Der Schaltplan zeigt die Anschlüsse für Stromversorgung, Thermostat, Lüfter und das One Wire/LIN Gateway.
- Das Diagramm zur Batterieschutzfunktion illustriert die Cut-in/Cut-out-Spannungspegel und die Neustartverzögerung.
Modellkompatibilität
- Kompatibel mit BD250GH und BD350GH Kompressoren.
- Erfordert Tool4Cool LabEdition Software für erweiterte Konfigurationen.
- NTC-Sensor empfohlen für den Bereich -60°C bis +100°C.
