Der Danfoss DEVIreg™ Plug-In ist ein elektronischer Thermostat für den Innenbereich, der direkt in eine Steckdose installiert wird. Er ist primär für die Steuerung niedriger Temperaturbereiche, wie beispielsweise beim Frostschutz, konzipiert. Für den Betrieb ist der Anschluss eines externen NTC-Sensors erforderlich.
Produktbeschreibung
Das Gerät zeichnet sich durch ein einfaches Plug-in-Design aus und verfügt über folgende Merkmale:
- Einfache Installation (Plug & Play)
- Integrierter ON/OFF-Schalter
- LED-Betriebsanzeige
- Spezieller Bereich für niedrige Temperaturen

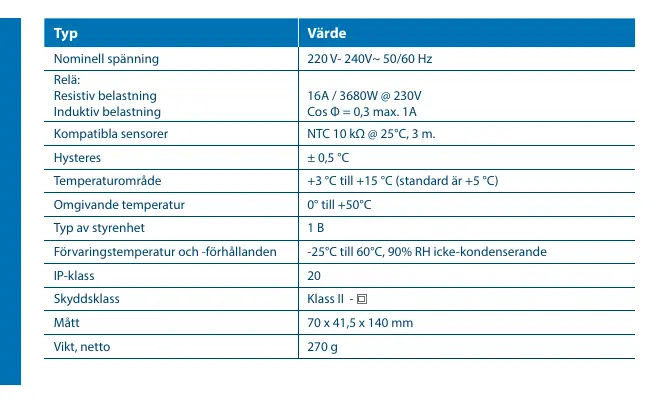

Technische Daten
Die folgenden Spezifikationen sind für den Betrieb des Thermostats relevant:
- Spannung: 220 V - 240 V, 50/60 Hz
- Schaltleistung: 16 A / 3680 W bei 230 V
- Temperaturbereich: +3 °C bis +15 °C (Standardeinstellung +5 °C)
- Hysterese: ± 0,5 °C
- Sensor: NTC 10 kΩ bei 25 °C
- Schutzart: IP 20 (nur für Innenräume)
- Umgebungstemperatur: 0 °C bis +50 °C
Installation und Betrieb
Der Thermostat wird direkt in eine Schuko-Steckdose gesteckt. Zum Messen und Regeln der gewünschten Temperatur muss zwingend ein Sensorkabel angeschlossen werden. Das Gerät ist kompatibel mit Heizkabeln wie DEVIpipeheat 10 V2 oder V3.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Überprüfen Sie, ob der Stecker fest in der Steckdose sitzt und der ON/OFF-Schalter am Gerät aktiviert ist.
Stellen Sie sicher, dass der NTC-Sensor korrekt angeschlossen und an der zu messenden Stelle positioniert ist.
Vor der Verwendung
- Prüfen Sie, ob die Netzspannung zwischen 220 V und 240 V liegt.
- Stellen Sie sicher, dass ein NTC 10 kΩ Sensor angeschlossen ist.
- Überprüfen Sie, ob die angeschlossene Last 16 A / 3680 W nicht überschreitet.
- Stellen Sie sicher, dass der Einsatzort trocken ist (IP 20).
