Kurzanleitung für Danfoss BD Controller 101N08xx Serie

Wichtige Informationen aus der Anleitung

Diese Kurzanleitung unterstützt Sie bei der Inbetriebnahme des Danfoss BD Controllers der Serie 101N08xx. Sie deckt die grundlegende Verkabelung, die Kopplung des Bluetooth-Gateways, die Installation der Tool4Cool LabEdition Software sowie die Netzwerkkonfiguration ab. Bitte stellen Sie sicher, dass Sie alle erforderlichen Komponenten vor Beginn der Installation bereit haben.

Lieferumfang

Überprüfen Sie vor Beginn, ob folgende Komponenten vorhanden sind:

• BD Controller 101N08xx Serie (Module und Kabel)
• Tool4Cool LabEdition Software-Installations-CD
• Produktschlüssel für den BD-Kompressor-Controller
• DC-Netzkabel
• NTC-Temperatursensor (oder mechanischer Thermostat)
• Danfoss Bluetooth-Gateway
• USB-Netzteil
• Bluetooth-Kommunikationskabel

Kabel anschließen

Die Verkabelung unterscheidet sich je nach Konfiguration:

• Einzelkompressor-Konfiguration: Verbinden Sie die Module gemäß dem Schaltplan für 12V oder 24V DC.
• Twin-Kompressor-Konfiguration: Verwenden Sie die entsprechende Kommunikationskabel-Baugruppe für zwei Kompressoren.

Stellen Sie sicher, dass die korrekte Sicherung und der Hauptschalter gemäß den technischen Anforderungen installiert sind.

Bluetooth-Gateway koppeln

Um eine Kommunikation herzustellen, müssen Bluetooth-Geräte vor der ersten Verwendung gekoppelt werden:

1. Schließen Sie den Bluetooth-Adapter an Ihren Computer an.
2. Schalten Sie das Danfoss Bluetooth-Gateway ein (kurz die Taste drücken, die LED blinkt grün).

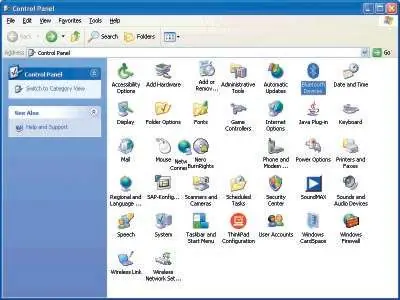

3. Öffnen Sie die Bluetooth-Geräteverwaltung in der Systemsteuerung Ihres Computers.

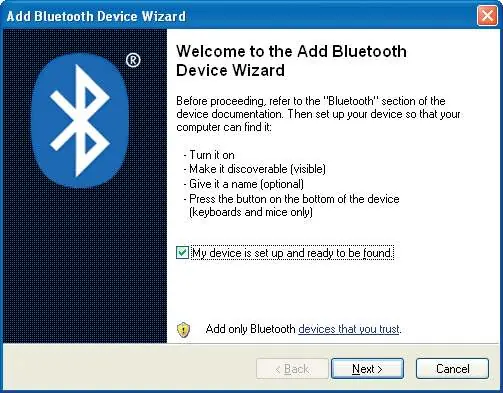

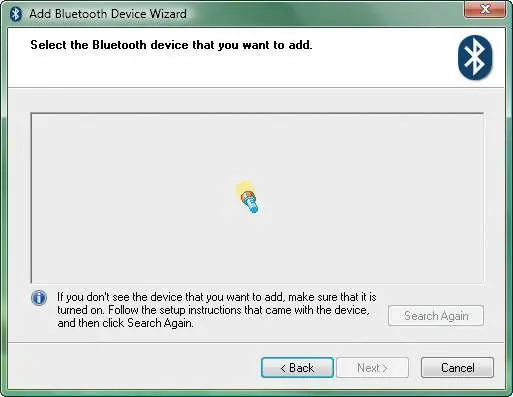

4. Fügen Sie ein neues Gerät hinzu und wählen Sie das Danfoss-Gateway aus.
5. Verwenden Sie den Passkey 1234 für die Kopplung.

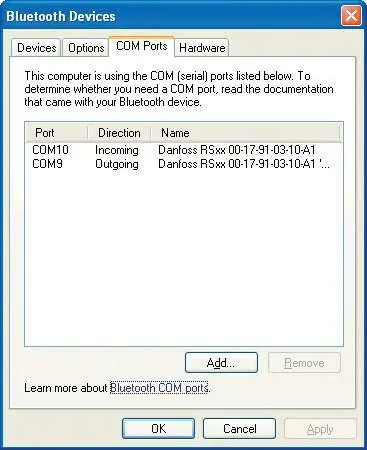

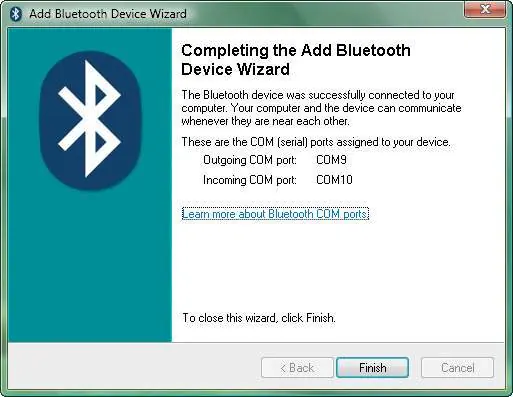

6. Notieren Sie sich den ausgehenden COM-Port, der nach der Kopplung zugewiesen wurde.

Hinweis: Das Gateway schaltet sich nach 30 Sekunden automatisch ab, wenn keine Aktivität erfolgt. Starten Sie den Vorgang bei Bedarf erneut.

Software-Installation

Installieren Sie die Tool4Cool LabEdition Software:

1. Stellen Sie sicher, dass das .NET Framework auf dem neuesten Stand ist.

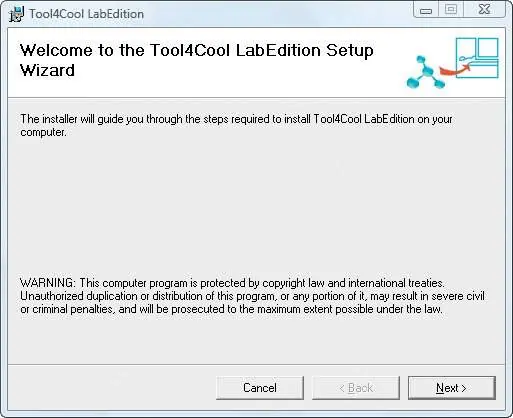

2. Legen Sie die Installations-CD ein und führen Sie die setup.exe aus.
3. Folgen Sie den Anweisungen des Setup-Assistenten.
4. Starten Sie nach der Installation die Software und geben Sie den Produktschlüssel ein, um die Funktionen freizuschalten.

Netzwerkkonfiguration

Nach der Installation der Software und der Kopplung des Gateways:

1. Wählen Sie in der Software File > Connect Network.
2. Wählen Sie den zuvor notierten COM-Port aus.
3. Klicken Sie auf Configure und stellen Sie den "Last Network Node" auf 1 und die "Refresh Rate" auf 15.
4. Bestätigen Sie mit OK. Sobald ein roter Pfeil vor der Beschreibung erscheint, ist der Controller über Tool4Cool zugänglich.
