Bedienungsanleitung für Danfoss 102E7 7-Tage-Mini-Programmierer
Erfahren Sie, wie Sie den Danfoss 102E7 7-Tage-Mini-Programmierer installieren, programmieren und bedienen. Diese Anleitung enthält Details zur Verkabelung, Zeiteinstellung, Programmwahl und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

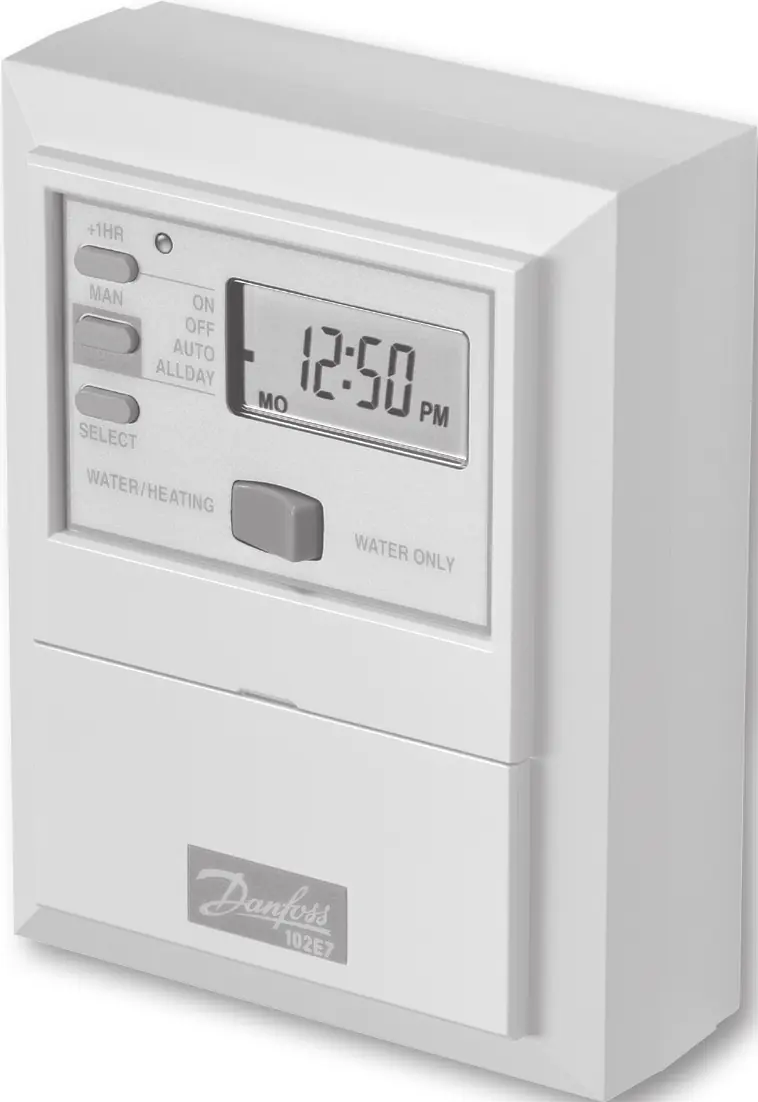

Der Danfoss 102E7 ist ein elektronischer 7-Tage-Mini-Programmierer zur Steuerung von Heizung und Warmwasser. Dieses Dokument dient als Installations- und Bedienungsanleitung. Es ist für die Verwendung durch qualifizierte Elektriker oder Heizungsinstallateure bei der Montage und durch Endbenutzer bei der täglichen Bedienung vorgesehen.
Installation und Verkabelung

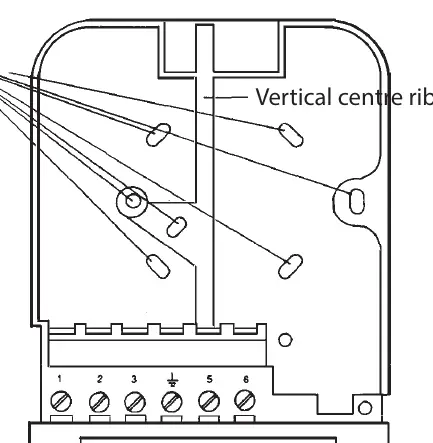

Die Installation darf nur von einer qualifizierten Fachkraft gemäß den geltenden IEEE-Verkabelungsvorschriften durchgeführt werden. Das Gerät wird auf einer Wandplatte montiert. Die Verkabelung muss gemäß den spezifischen Diagrammen für das jeweilige Heizsystem (z. B. Schwerkraft-Warmwasser mit Pumpenheizung, 3-Wege-Mittelstellungsventil oder 2-Wege-Zonenventile) erfolgen. Stellen Sie sicher, dass die Schraubenköpfe der Wandplatte nicht über die vertikale Mittelrippe hinausragen, da dies die Montage des Moduls verhindert.
Ersteinrichtung und Reset
Vor der ersten Inbetriebnahme oder nach einem Stromausfall, der länger als 2 Tage dauerte, sollte das Gerät zurückgesetzt werden. Öffnen Sie die Klappe an der Vorderseite, halten Sie die Tasten +1HR und MAN gedrückt und drücken Sie die R/S-Taste mit einem kleinen, nicht-metallischen Gegenstand. Dies setzt das Gerät auf die Werkseinstellungen zurück und stellt die Zeit auf 12:00 Uhr am Montag.
Programmierung
Das Gerät bietet 3 EIN- und 3 AUS-Perioden pro Tag. Es kann entweder im 7-Tage-Modus (individuelle Programme für jeden Wochentag) oder im 5/2-Tage-Modus (ein Programm für Wochentage, eines für das Wochenende) betrieben werden. Der Moduswechsel erfolgt durch Entfernen des kleinen Steckers auf der Rückseite des Moduls und anschließendes Zurücksetzen (Reset).
Bedienung und Betriebsmodi
Über die SELECT-Taste können verschiedene Betriebsmodi gewählt werden:
- ON: Heizung/Warmwasser bleibt dauerhaft an.
- OFF: Heizung/Warmwasser bleibt aus.
- AUTO: Heizung/Warmwasser folgt den programmierten Zeiten.
- ALLDAY: Heizung/Warmwasser schaltet zur ersten programmierten EIN-Zeit ein und bleibt bis zur letzten programmierten AUS-Zeit an.
Zusätzlich gibt es zwei manuelle Übersteuerungsfunktionen: +1HR für eine zusätzliche Stunde Betrieb und MAN für eine manuelle Ein-/Ausschaltung bis zum nächsten programmierten Ereignis.
Batteriepufferung
Das Gerät verfügt über eine eingebaute Batterie, die Zeit- und Programmeinstellungen bei einem Stromausfall für bis zu 2 Tage speichert.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Zeit und Programme nach Stromausfall verloren
Das Gerät muss zurückgesetzt (Reset) und neu programmiert werden.
Heizung schaltet nicht wie gewünscht ein
Überprüfen Sie, ob das Gerät im AUTO- oder ALLDAY-Modus ist und ob die programmierten Zeiten korrekt sind.
System lässt sich nicht ausschalten
Überprüfen Sie, ob das Gerät versehentlich im ON-Modus steht.
Vor der Verwendung
- Stellen Sie sicher, dass die Stromversorgung vor der Installation unterbrochen ist.
- Überprüfen Sie die Verkabelung anhand der Diagramme auf den Seiten 6-9.
- Klären Sie, ob 7-Tage- oder 5/2-Tage-Modus benötigt wird.
- Führen Sie vor der ersten Programmierung einen Reset durch.
- Stellen Sie sicher, dass die Wandplatte korrekt montiert ist und die Schrauben nicht hervorstehen.
Technische Daten in der Praxis
- Spannungsversorgung
- 230 Vac ± 15%, 50 Hz
- Schaltleistung
- 3(1)A, 264Vac
Abbildungen und Diagramme

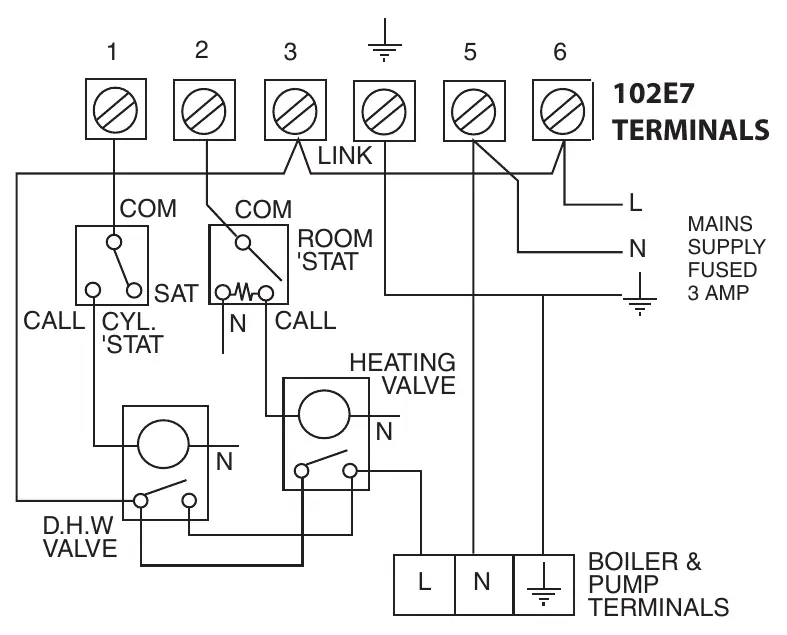

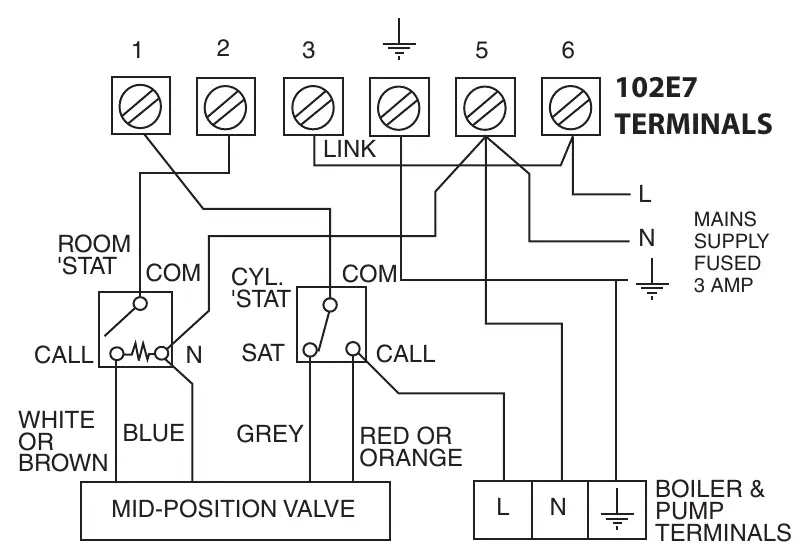

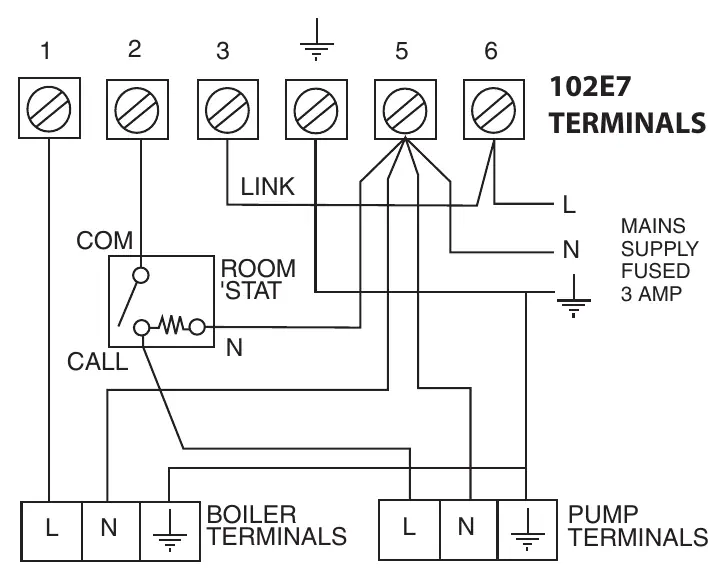

- Die Verkabelungsdiagramme zeigen Anschlüsse für verschiedene Heizsysteme: Schwerkraft-Warmwasser mit Pumpenheizung, 3-Wege-Mittelstellungsventil und 2-Wege-Zonenventile.
- Die Wandplatten-Anschlussbelegung ist für die manuelle Verdrahtung ohne Wiring Centre dargestellt.
Modellkompatibilität
- Kompatibel mit verschiedenen Heizsystemen; siehe Austausch-Tabelle auf Seite 10-11 für den Ersatz älterer Modelle.
