Installationsanleitung für Danfoss 148R9541 Industrielle Kältekomponenten
Installations- und Sicherheitshandbuch für Danfoss Industrielle Kältekomponenten (148R9541). Erfahren Sie mehr über ATEX-Konformität, Installationsanforderungen, Wartung und Kompatibilität mit Kältemitteln.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationsanleitung für Danfoss Industrielle Kältekomponenten und behandelt insbesondere die Anforderungen gemäß der ATEX-Richtlinie (94/9/EG). Es ist zwingend erforderlich, dass dieses Dokument am Einsatzort der Ventile verfügbar ist und das Personal für die spezifischen Explosionsrisiken geschult wurde.
ATEX-Konformität und Produktgruppen
Die Produkte sind in verschiedene Gruppen unterteilt, um ihre Eignung für explosionsgefährdete Bereiche (ATEX-Zonen) zu bestimmen:
- Gruppe A-D: Produkte, die für den Einsatz in explosionsgefährdeten Bereichen geeignet sind oder spezielle Dichtungsmaterialien für brennbare Kältemittel (HC) erfordern.
- Gruppe E: Komponenten mit Zündquellen, die nicht in explosionsgefährdeten Bereichen verwendet werden dürfen.
- Gruppe F: Elektrische Komponenten, die für den Einsatz in explosionsgefährdeten Bereichen zertifiziert sind.
Produkte für brennbare Kältemittel (HC) sind mit dem Zusatz "xxxE" in der Typenbezeichnung gekennzeichnet und verfügen über spezielle O-Ringe.
Installation und Inbetriebnahme
Die Installation muss unter Aufsicht einer autorisierten Person erfolgen. Beachten Sie folgende Punkte:
- Druckentlastung: Vor der Installation müssen die Rohrleitungen drucklos gemacht und entleert werden.
- Erdung: In ATEX-Zonen müssen Rohrleitungen geerdet sein. Verwenden Sie keine isolierenden Rohre (z. B. PVC).
- Kompatibilität: Stellen Sie sicher, dass die Ventile für das verwendete Kältemittel und die entsprechende ATEX-Zone geeignet sind.
- Inbetriebnahme: Prüfen Sie vor Inbetriebnahme, ob die Arbeitsbedingungen mit dem Typenschild übereinstimmen, alle elektrischen Anschlüsse korrekt sind und die Installation nach der Montage dicht ist.
Wartung und Sicherheit
Wartungs- und Reparaturarbeiten dürfen nur von qualifiziertem Personal durchgeführt werden:
- Schutzausrüstung: Verwenden Sie geeignete Schutzkleidung (Handschuhe, Masken etc.).
- Energiequelle: Trennen Sie externe Energiequellen vor jedem Eingriff.
- Leckageprüfung: Der Benutzer ist dafür verantwortlich, nach der Installation und bei periodischen Kontrollen sicherzustellen, dass keine Leckagen vorhanden sind.
- Elektrostatik: In ATEX-Zonen können sich elektrostatische Ladungen im Ventil ansammeln. Der Benutzer muss entsprechende Vorsichtsmaßnahmen treffen.
- Modifikationen: Das Ventil und seine Steuerung dürfen ohne vorherige Genehmigung durch den Danfoss-Kundendienst nicht modifiziert werden.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Elektrostatische Aufladung in ATEX-Zonen
Der Benutzer muss alle notwendigen Vorsichtsmaßnahmen treffen, um das Risiko durch elektrostatische Ladungen im Ventil zu vermeiden.
Leckagen nach der Installation
Es liegt in der Verantwortung des Benutzers, nach der Montage und bei periodischen Kontrollen die Dichtheit des Systems zu überprüfen.
Materialunverträglichkeit bei brennbaren Kältemitteln
Verwenden Sie nur Komponenten mit der Kennzeichnung 'xxxE' (spezielle O-Ringe), wenn brennbare (HC) Kältemittel eingesetzt werden.
Vor der Verwendung
- Überprüfen Sie, ob die Arbeitsbedingungen mit den Angaben auf dem Typenschild übereinstimmen.
- Stellen Sie sicher, dass alle elektrischen Anschlüsse korrekt ausgeführt wurden.
- Prüfen Sie die Dichtheit der Installation nach der Montage.
- Stellen Sie sicher, dass das Personal für ATEX-Risiken geschult ist.
- Erden Sie die Rohrleitungen in ATEX-Zonen und vermeiden Sie isolierende Materialien wie PVC.
Technische Daten in der Praxis
- ATEX-Zone 0/1/2
- Klassifizierung für explosionsgefährdete Bereiche, die die Eignung der Komponenten bestimmt.
- HC-Kältemittel
- Brennbare Kältemittel wie Propan, Butan, Isobutan, Propylen und Ethan.
- xxxE-Kennzeichnung
- Produkte mit speziellen Dichtungsmaterialien, die für brennbare Kältemittel geeignet sind.
Abbildungen und Diagramme

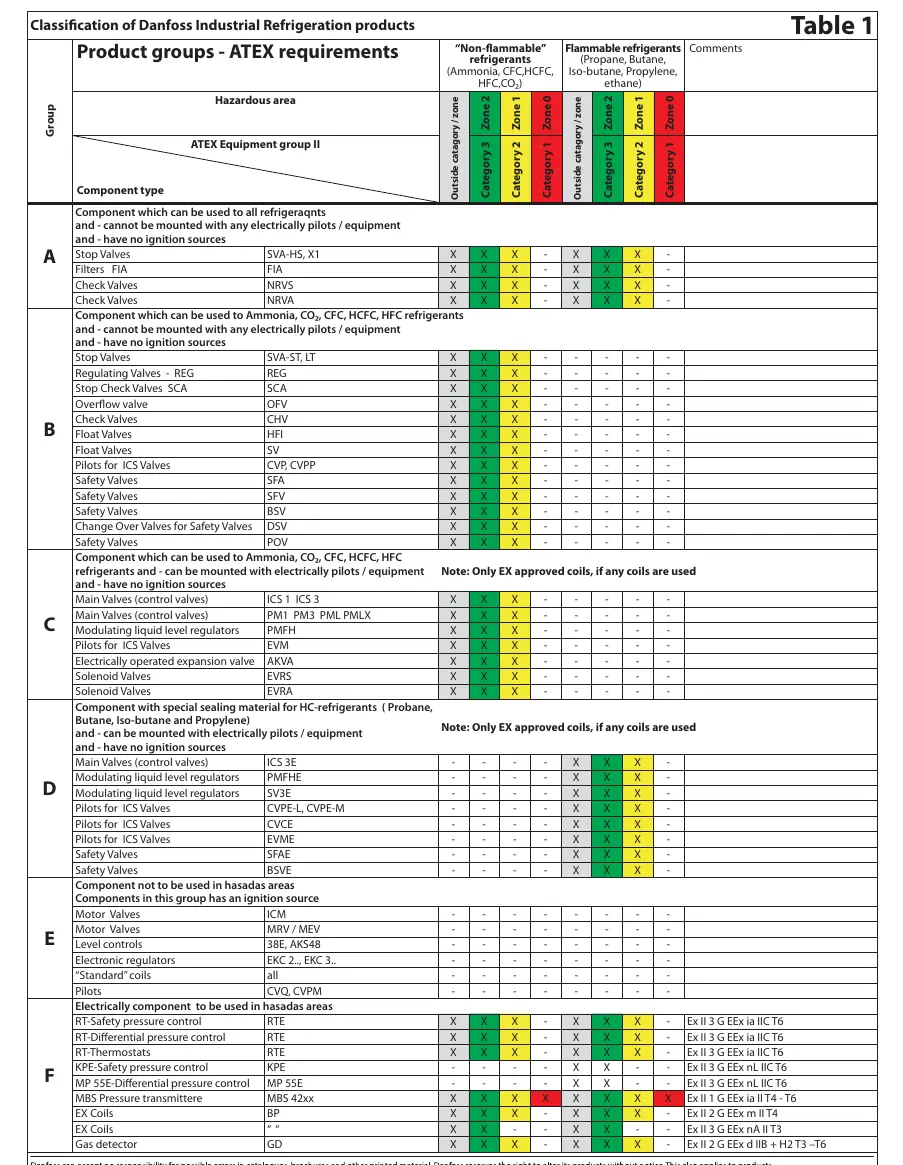

- Tabelle 1 bietet eine Übersicht zur Klassifizierung der Danfoss-Produkte nach ATEX-Anforderungen, Kältemitteltyp und Gefahrenbereich.
Modellkompatibilität
- Produkte der Gruppe E dürfen nicht in explosionsgefährdeten Bereichen verwendet werden.
- Für brennbare Kältemittel müssen zwingend Komponenten mit 'xxxE'-Kennzeichnung verwendet werden.
