Elektronische Steuereinheit Danfoss 101N0710 für Kompressor BD350GH

Schnelle Anleitung für die Danfoss 101N0710 Steuereinheit: Installation, Verkabelung, Batterieschutz-Einstellungen und Fehlerbehebung für den BD350GH Kompressor.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Fehlercode-Tabelle (Fig. 4). Seite 1 Tabelle der Kabelquerschnitte (Fig. 2). Seite 1

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und Konfiguration der elektronischen Steuereinheit 101N0710 für den BD350GH Kompressor. Das Gerät ist für 24V DC-Systeme ausgelegt und verfügt über einen integrierten thermischen Schutz. Für erweiterte Einstellungen und Diagnose ist die Software TOOL4COOL von Danfoss erforderlich.

Installation und Montage

Die Steuereinheit wird direkt auf den Kompressor montiert und mit den zwei mitgelieferten Schrauben fixiert. Der Anschluss an den Kompressor erfolgt über den Terminal-Stecker.

Stromversorgung und Verkabelung

Die Einheit muss direkt an die Batteriepole angeschlossen werden. Achten Sie strikt auf die Polarität (+ an +, - an -), da das Gerät sonst nicht funktioniert. Ein Verpolungsschutz ist integriert.

Tabelle der Kabelquerschnitte (Fig. 2).
Tabelle der Kabelquerschnitte (Fig. 2).
  • Sicherung: Eine Sicherung (empfohlen 30A für 24V) muss so nah wie möglich an der Batterie in die Plus-Leitung eingebaut werden.
  • Hauptschalter: Falls verwendet, muss dieser für mindestens 50A ausgelegt sein.
  • Kabelquerschnitte: Beachten Sie die Tabelle in der Anleitung (Fig. 2), um Spannungsabfälle zu vermeiden.

Thermostat-Anschluss

Der Thermostat wird zwischen den Klemmen C und T angeschlossen. Es kann ein NTC-Thermistor oder ein mechanischer Thermostat verwendet werden. Über die Software kann der Modus auf "Auto", "NTC" oder "Mechanical" eingestellt werden. Standardeinstellung ist "Auto".

Lüftersteuerung

Es können ein Verdampferlüfter (an + und Fe) und ein Kondensatorlüfter (an + und Fc) angeschlossen werden (jeweils max. 40W). Die Einstellungen müssen in der Software angepasst werden (Spannung 12V oder 24V, Standard ist 24V). Nach Einstellungsänderungen muss das Gerät neu gestartet werden.

Geschwindigkeitseinstellung

Die Kompressorgeschwindigkeit ist standardmäßig auf 4.000 U/min eingestellt. Über die Danfoss One Wire/LIN Gateway-Schnittstelle können Geschwindigkeiten zwischen 2.500 und 4.000 U/min konfiguriert werden.

Fehlerbehebung

Betriebsfehler werden über die Software TOOL4COOL ausgelesen. Die Fehlercodes geben Aufschluss über die Ursache, wie z.B. Thermostatfehler, thermische Abschaltung, Motorstartfehler oder Batterieschutz-Abschaltung.

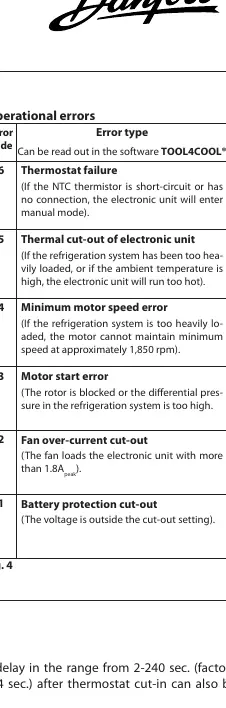

Fehlercode-Tabelle (Fig. 4).
Fehlercode-Tabelle (Fig. 4).

Herstellerinformationen

Danfoss A/S

Markenprofil
Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Fehlercode 6: Thermostatfehler

NTC-Thermistor prüfen (Kurzschluss oder keine Verbindung).

Fehlercode 5: Thermische Abschaltung

Kühlsystem überlastet oder Umgebungstemperatur zu hoch.

Fehlercode 4: Mindestdrehzahlfehler

System zu stark belastet, Motor kann Mindestdrehzahl (ca. 1.850 U/min) nicht halten.

Fehlercode 3: Motorstartfehler

Rotor blockiert oder Differenzdruck im Kühlsystem zu hoch.

Fehlercode 1: Batterieschutz-Abschaltung

Spannung liegt außerhalb der eingestellten Grenzwerte.

Vor der Verwendung

  • Spannungsversorgung auf 24V DC prüfen (max. 31.5V).
  • Sicherung (30A empfohlen) in der Plus-Leitung installieren.
  • Kabelquerschnitte gemäß Tabelle (Fig. 2) wählen.
  • Software TOOL4COOL für Konfiguration bereithalten.
  • Lüfter-Einstellungen in der Software prüfen, falls angeschlossen.

Technische Daten in der Praxis

Max. Umgebungstemperatur
55°C
Thermischer Schutz
Abschaltung bei 100°C auf der Leiterplatte.
Standard-Kompressorgeschwindigkeit
4.000 U/min.
Abschaltspannung (Cut out)
Standard 21.1 VDC.

Abbildungen und Diagramme

  • Fig. 1: Anschlussplan für Thermostat, Lüfter, PC-Schnittstelle und Kompressor.
  • Fig. 2: Tabelle der Kabelquerschnitte basierend auf der Länge.
  • Fig. 3: Batterieschutz-Spannungswerte.
  • Fig. 4: Fehlercode-Tabelle zur Diagnose.

Modellkompatibilität

  • Nur für 24V DC-Systeme geeignet.
  • Erfordert TOOL4COOL Software für erweiterte Einstellungen.
  • Kompatibel mit NTC-Thermostaten und mechanischen Thermostaten.
