Bedienungsanleitung für Danfoss AME 140X Stellantrieb

Schnelle Hilfe und Bedienungsanleitung für den Danfoss AME 140X Stellantrieb. Erfahren Sie alles über Montage, elektrische Verkabelung, DIP-Schalter-Konfiguration, LED-Statusanzeigen und manuelle Übersteuerung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Der Danfoss AME 140X ist ein Stellantrieb für modulierende Regelung. Diese Anleitung beschreibt die Montage, den elektrischen Anschluss, die Konfiguration über DIP-Schalter sowie die Inbetriebnahme. Der Stellantrieb ist wartungsfrei.

Sicherheitshinweise

  • Arbeiten dürfen nur von qualifiziertem und autorisiertem Personal durchgeführt werden.
  • Vor dem Entfernen der Abdeckung muss die Stromversorgung vollständig unterbrochen werden.
  • Der Anschluss muss über einen Sicherheitstransformator mit 24 V AC erfolgen.

Montage und Installation

Der Stellantrieb sollte mit der Ventilspindel entweder in horizontaler Position oder nach oben zeigend montiert werden.

  • Ventilprüfung: Überprüfen Sie den Ventilhals vor der Montage.
  • Positionierung: Der Stellantrieb sollte sich in der 'Steam-up'-Position (Werkseinstellung) befinden.
  • Befestigung: Der Stellantrieb wird mit einer gerippten Mutter am Ventilkörper befestigt. Diese erfordert kein Werkzeug und sollte handfest angezogen werden.
  • Auto-Sleep-Modus: Wenn der Antrieb nicht am Ventil montiert, aber mit Strom versorgt ist, fährt er in die ausgefahrene Endposition (Summgeräusch). Nach maximal 3 Minuten schaltet sich der Motor ab.

Elektrischer Anschluss und DIP-Schalter

Verkabeln Sie den Antrieb gemäß dem Schaltplan. Berühren Sie keine Bauteile auf der Leiterplatte (PCB).

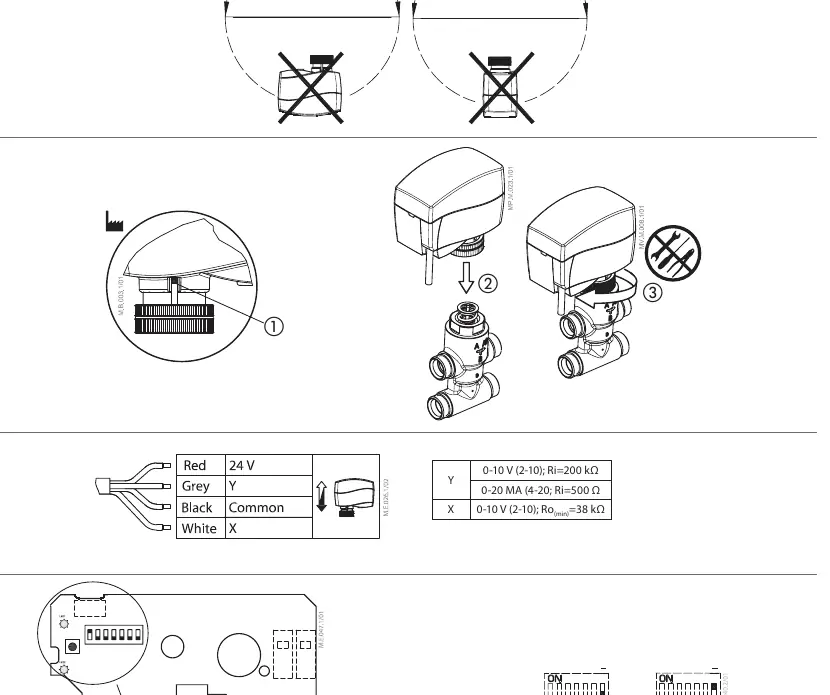

Schaltplan und DIP-Schalter-Konfiguration
Schaltplan und DIP-Schalter-Konfiguration

DIP-Schalter-Einstellungen:

  • SW 1: Eingangssignalbereich (OFF: 2-10 V / 4-20 mA; ON: 0-10 V / 0-20 mA).
  • SW 2: Direkt/Invers wirkend (OFF: direkt; ON: invers).
  • SW 3: Normal/Sequenzieller Modus.
  • SW 4: Eingangssignalbereich im sequenziellen Modus.
  • SW 5: Linearer oder modifizierter Durchfluss (bei VZL-Ventilen).
  • SW 6: Anti-Blockier-Funktion (öffnet/schließt alle 7 Tage).
  • SW 7: Eingangssignaltyp (OFF: Spannung; ON: Strom).

Nach dem Ändern der DIP-Schalter-Einstellungen kann der Reset-Knopf (für 2 Sekunden drücken) verwendet werden, um einen Selbstkalibrierungszyklus (Self-Stroking) zu starten.

Bedienung und manuelle Übersteuerung

Betätigen Sie den Antrieb nicht manuell, wenn er unter Spannung steht. Demontieren Sie den Antrieb nicht, wenn er sich in der unteren Position (eingefahren) befindet, da er sonst stecken bleiben kann.

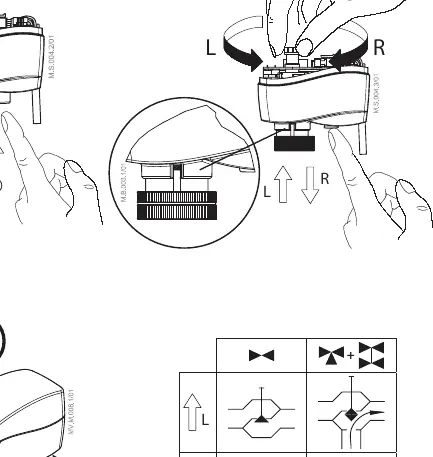

Manuelle Übersteuerung des Stellantriebs
Manuelle Übersteuerung des Stellantriebs
  1. Entfernen Sie die Abdeckung.
  2. Drücken und halten Sie den Knopf an der Unterseite des Antriebs während der manuellen Übersteuerung.
  3. Setzen Sie die Abdeckung wieder auf.
  4. Installieren Sie den Antrieb wieder am Ventil.

LED-Statusanzeigen

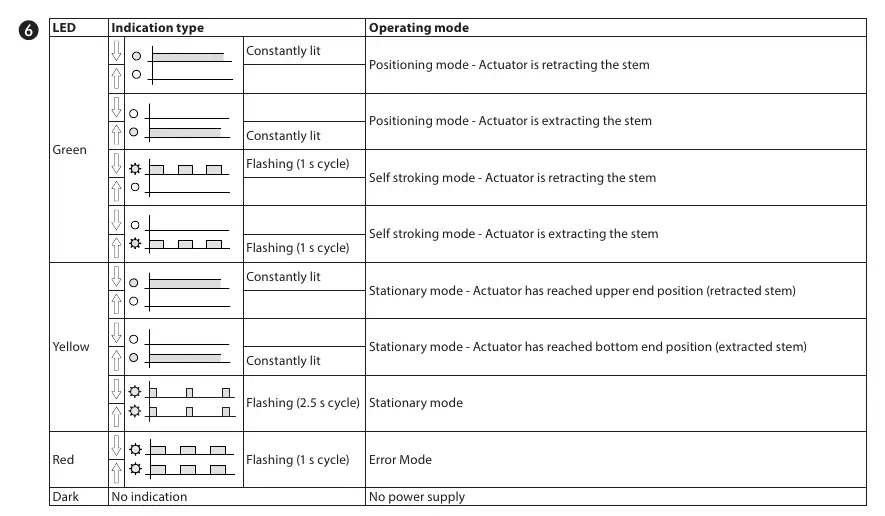

LED-Signalisierungstabelle
LED-Signalisierungstabelle
  • Grün: Positionierungsmodus (konstant leuchtend) oder Selbstkalibrierung (blinkend).
  • Gelb: Stationärer Modus (Endposition erreicht).
  • Rot: Fehlermodus (blinkend).
  • Aus: Keine Stromversorgung.

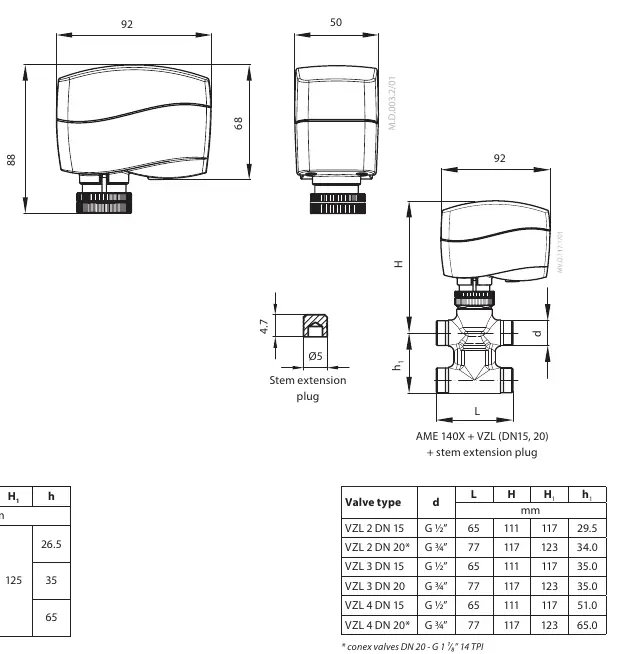

Abmessungen

Der Stellantrieb ist für die Ventiltypen VZ 2, VZL 2, VZ 3, VZL 3, VZ 4 und VZL 4 geeignet. Detaillierte Maße (L, H, H1, h) sind in der Tabelle im Abschnitt 'Dimensions' der Anleitung aufgeführt.

Abmessungen und Ventiltypen
Abmessungen und Ventiltypen

Herstellerinformationen

Danfoss A/S

Markenprofil

Praktische Hilfe

Typische Probleme

Antrieb ist blockiert

Nicht manuell betätigen, wenn Strom anliegt. Nicht im eingefahrenen Zustand demontieren.

Summgeräusch beim Einschalten ohne Ventil

Dies ist der Auto-Sleep-Modus. Der Antrieb fährt in die Endposition und schaltet nach 3 Minuten ab.

Fehler-LED (Rot) blinkt

Der Antrieb befindet sich im Fehlermodus. Überprüfen Sie die Verkabelung und die DIP-Schalter-Einstellungen.

Vor der Verwendung

  • Spannungsversorgung AC 24V sicherstellen.
  • Ventilhals auf Kompatibilität prüfen.
  • Stellantrieb in 'Steam-up'-Position (Werkseinstellung) prüfen.
  • DIP-Schalter gemäß Anforderung konfigurieren.
  • Sicherstellen, dass der Antrieb nicht unter Spannung manuell bedient wird.

Abbildungen und Diagramme

  • Schaltplan zeigt den Anschluss von 24V (Rot/Grau/Schwarz/Weiß) und die DIP-Schalter-Konfiguration.
  • Die LED-Tabelle zeigt den Status basierend auf Blinkzyklen und Farben.

Modellkompatibilität

  • Kompatibel mit Danfoss Ventilen: VZ 2, VZL 2, VZ 3, VZL 3, VZ 4, VZL 4.
  • Erfordert 24V AC Sicherheitstransformator.
