Installationsanleitung für Danfoss LCP 31-RJ45 Converter Plug

Installationsanleitung für den Danfoss LCP 31-RJ45 Converter Plug für VLT HVAC Basic Drive FC 101. Enthält Schritte zur Montage der Stecker und technische Spezifikationen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Montage des männlichen LCP 31-RJ45 Konvertersteckers am Frequenzumrichter

Seite 1

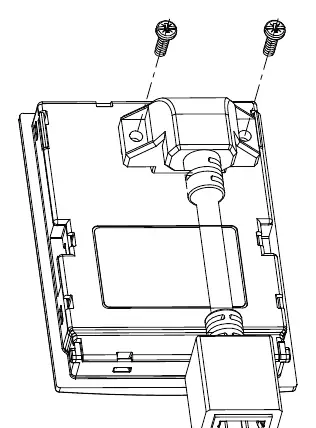

Montage des weiblichen LCP 31-RJ45 Konvertersteckers am LCP 31

Seite 1

Wichtige Informationen zur Installation

Diese Anleitung beschreibt die Installation des LCP 31-RJ45 Converter Plugs für den VLT HVAC Basic Drive FC 101. Stellen Sie sicher, dass Sie über das erforderliche Zubehör verfügen, bevor Sie mit der Montage beginnen. Der Converter Plug ist ausschließlich für VLT HVAC Drive FC 101 IP20-Gehäuse (Größe H1-H10) konzipiert.

Lieferumfang

1x Männlicher LCP 31-RJ45 Konverterstecker
1x Weiblicher LCP 31-RJ45 Konverterstecker
4x gewindeschneidende Schrauben

Zusätzlich erforderlich: Lokales Bedienpanel (LCP 31), Bestellnummer 132B0200.

Installation

Montage des männlichen Steckers: Setzen Sie den männlichen LCP 31-RJ45 Konverterstecker auf den Frequenzumrichter und befestigen Sie ihn mit 2 gewindeschneidenden Schrauben.
Verschraubung: Ziehen Sie die Schrauben mit einem Drehmoment von 1,3 Nm (11,5 in-lb) fest.
Montage des weiblichen Steckers: Setzen Sie den weiblichen LCP 31-RJ45 Konverterstecker auf das LCP 31 (lokales Bedienpanel) und befestigen Sie ihn mit 2 gewindeschneidenden Schrauben.
Verschraubung: Ziehen Sie die Schrauben mit einem Drehmoment von 1,3 Nm (11,5 in-lb) fest.
Verkabelung: Verbinden Sie die beiden LCP 31-RJ45 Konverterstecker mit einem geschirmten Ethernet-Kabel. Die maximale Kabellänge darf 15 m (49,2 ft) nicht überschreiten.

Herstellerinformationen

Danfoss A/S

Markenprofil

Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Instabile Verbindung

Stellen Sie sicher, dass ein geschirmtes Ethernet-Kabel verwendet wird und die maximale Länge von 15 m nicht überschritten wird.

Stecker sitzt locker

Überprüfen Sie, ob die Schrauben mit dem korrekten Drehmoment von 1,3 Nm festgezogen wurden.

Vor der Verwendung

LCP 31 (Bestellnummer 132B0200) ist vorhanden
VLT HVAC Basic Drive FC 101 (Gehäusegröße H1-H10) ist vorhanden
Geschirmtes Ethernet-Kabel (max. 15 m) ist bereit
Werkzeug zum Festziehen der Schrauben ist vorhanden
