Installationsanleitung für Danfoss VLT AutomationDrive FC 302 mit Anschlüssen
Installationsanleitung für den Danfoss VLT AutomationDrive FC 302. Enthält wichtige Sicherheitsanweisungen zur Entladezeit, detaillierte Anschlussbelegungen für Netz-, Motor-, PROFIBUS- und E/A-Anschlüsse sowie Spezifikationen für...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installationsanweisungen für den Danfoss VLT AutomationDrive FC 302 mit spezifischen Anschlusskonfigurationen. Beachten Sie, dass der VLT AutomationDrive FC 302 mit diesen Anschlüssen nicht UL-zugelassen ist und die ETR-Funktionalität nicht garantiert wird. Die Schutzart des Gehäuses beträgt IP55.
Sicherheitshinweise
Der Frequenzumrichter enthält DC-Zwischenkreiskondensatoren, die auch nach dem Abschalten der Stromversorgung geladen bleiben können. Hohe Spannungen können vorhanden sein, selbst wenn die Warn-LEDs aus sind. Vor Wartungs- oder Reparaturarbeiten müssen folgende Schritte durchgeführt werden:
- Motor stoppen.
- Netzspannung und externe DC-Zwischenkreisversorgungen (einschließlich Batterie-Backups, USV und DC-Verbindungen zu anderen Umrichtern) trennen.
- PM-Motor trennen oder verriegeln.
- Warten, bis die Kondensatoren vollständig entladen sind. Die Mindestwartezeit für 3x400V beträgt 4 Minuten.
- Vor Beginn der Arbeiten mit einem geeigneten Spannungsmessgerät sicherstellen, dass die Kondensatoren vollständig entladen sind.
Anschlüsse und Verdrahtung

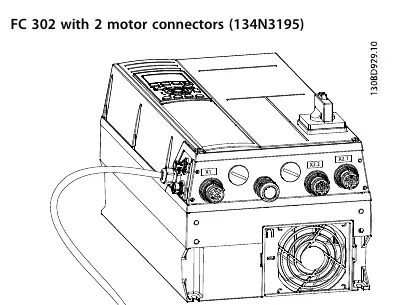

Der Frequenzumrichter verfügt über 7 Anschlüsse sowie 2 oder 4 Motoranschlüsse. Die Belegung ist wie folgt:
- X1: Netzanschluss (Mains) M23 (in M25) Stecker.
- X2.1-X2.4: Motoranschluss M23 Buchse.
- X51/X52: PROFIBUS M12 Stecker/Buchse.
- X11-X14: E/A-Box-Anschluss (Phoenix).
Für die Verdrahtung der Anschlüsse X1 und X2 sind spezifische Mindestdrahtquerschnitte (2,5 mm² / 14 AWG für Leistung, 0,75 mm² / 18 AWG für DC) und Anzugsdrehmomente (1,5–2,0 Nm) einzuhalten. Detaillierte Pin-Belegungen für die verschiedenen Varianten (2 Motoranschlüsse 134N3195, 4 Motoranschlüsse 134N3196) sind in den Tabellen der Anleitung aufgeführt.
Kabelverschraubungen

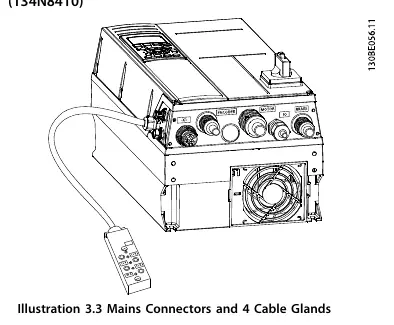

Für das Modell 134N8410 gelten spezifische Anforderungen an die Kabelverschraubungen:
- Encoder: EMC M20x1,5 (Kabeldurchmesser 7,5–14,0 mm).
- Motor: EMC M25x1,5 (Kabeldurchmesser 10,0–18,0 mm).
- Bremse: EMC M20x1,5 (Kabeldurchmesser 7,5–14,0 mm).
- E/A: M25x1,5 (Kabeldurchmesser 11–16 mm).
Installation
Für die allgemeine Installation wird auf die VLT AutomationDrive FC 301/FC 302 Operating Instructions verwiesen. Bei Modellen mit MCO (134N8410) ist zusätzlich die VLT Motion Control Option MCO 305 Operating Instructions zu beachten.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Kondensatoren sind noch geladen
Warten Sie mindestens 4 Minuten (bei 3x400V) nach dem Trennen der Stromversorgung, bevor Sie mit Arbeiten beginnen.
Schutzart IP55 nicht gewährleistet
Stellen Sie sicher, dass alle Blindstopfen an den Anschlüssen installiert sind.
Vor der Verwendung
- Motor stoppen
- AC-Netz und externe DC-Versorgungen trennen
- PM-Motor trennen oder verriegeln
- Wartezeit für Kondensatorentladung einhalten
- Spannungsfreiheit mit Messgerät prüfen
Technische Daten in der Praxis
- Anzugsdrehmoment X1/X2
- 1,5–2,0 Nm (13,3–17,7 in-lb) für sichere Verbindung.
- Maximale Kabellänge Motor
- Maximal 7,0 m (23 ft) für den Motoranschluss X2.
- Anzugsdrehmoment E/A-Box
- 0,4 Nm (3,5 in-lb) für Sensor/Aktor-Kabel.
Abbildungen und Diagramme
- Illustrationen zeigen die Anordnung der Anschlüsse (2 vs 4 Motoranschlüsse).
- Tabellen definieren die Pin-Belegung (T1, T2, T3, PE) und Drahtquerschnitte.
Modellkompatibilität
- Nicht UL-zugelassen.
- ETR-Funktionalität nicht garantiert.
- Schutzart IP55.
