Installationsanleitung für Danfoss 132B0281 Graphical LCP Adapter
Erfahren Sie, wie Sie den Danfoss 132B0281 Graphical LCP Adapter installieren und das VLT® Control Panel LCP 102 mit dem Frequenzumrichter verbinden. Diese Anleitung enthält Details zum Lieferumfang und zur Montage.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Installationsanleitung beschreibt die Montage des Graphical LCP Adapters von Danfoss. Der Adapter dient dazu, das VLT® Control Panel LCP 102 über ein Kabel mit einem Frequenzumrichter zu verbinden. Bitte stellen Sie sicher, dass Sie das korrekte Kit für Ihre Anwendung verwenden.
Lieferumfang
Bitte prüfen Sie vor der Installation, ob alle Teile vollständig sind. Es gibt zwei verschiedene Kits:
- Graphical LCP Adapter (Code 132B0281): Enthält den GLCP-Adapter und 2 Schrauben.
- LCP Remote Mounting Kit (Code 130B1113): Enthält das Graphical LCP, Befestigungselemente, ein 3 m langes Kabel und eine Dichtung.
Montage

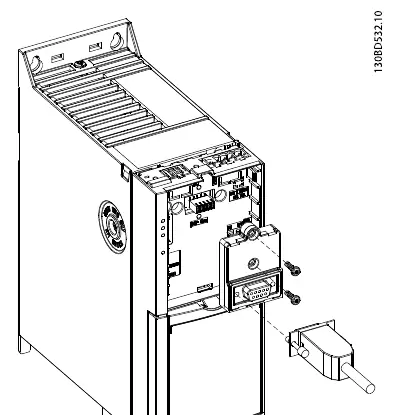

Die Montage des Adapters erfolgt gemäß der Abbildung 1.1. Stellen Sie sicher, dass der Adapter korrekt am Frequenzumrichter ausgerichtet ist, bevor Sie die Schrauben festziehen.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Vor der Verwendung
- Identifizieren Sie das korrekte Kit anhand der Codenummer (132B0281 für den Adapter oder 130B1113 für das Remote Mounting Kit).
- Stellen Sie sicher, dass das VLT® Control Panel LCP 102 zur Verbindung bereitsteht.
- Überprüfen Sie den Lieferumfang auf Vollständigkeit (Adapter, Schrauben, Kabel, Dichtung).
Technische Daten in der Praxis
- Kabellänge (Remote Kit)
- Das im Kit 130B1113 enthaltene Kabel hat eine Länge von 3 Metern.
