Installationsanleitung für Remote-Montage des LCP für Danfoss VLT HVAC Drive FC 102
Detaillierte Installationsanleitung für die abgesetzte Montage des Local Control Panels (LCP) am Danfoss VLT HVAC Drive FC 102. Enthält Anweisungen zur mechanischen Installation, elektrischen Verbindung, Sicherheitsvorkehrungen und...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die Installation des Remote-Montage-Kits für das Local Control Panel (LCP) des Danfoss VLT HVAC Drive FC 102. Die Anleitung gilt ausschließlich für Frequenzumrichter in Standardkonfiguration, die mit einem LCP bestellt wurden, da nur diese über die notwendigen Montagelöcher in der Frontabdeckung verfügen.
Sicherheitshinweise
Vor Beginn der Arbeiten ist die Entladezeit der DC-Link-Kondensatoren zu beachten. Auch wenn die Warn-LED nicht leuchtet, kann gefährliche Hochspannung anliegen. Stellen Sie sicher, dass:
- Der Motor gestoppt ist.
- AC-Netz und DC-Link-Stromversorgungen (inkl. USV, Batteriepuffer) getrennt sind.
- Der PM-Motor getrennt oder gesperrt ist.
- Die Kondensatoren vollständig entladen sind (mit einem Spannungsmessgerät prüfen).
Mechanische Installation
Die Installation umfasst die Vorbereitung des Frequenzumrichters und die Montage des Remote-LCP an der Wand.
Vorbereitung des Frequenzumrichters
- Entfernen Sie die Frontabdeckung des Frequenzumrichters.
- Entfernen Sie das LCP aus der Abdeckung.
- Installieren Sie die Blindabdeckung mit der Dichtung und dem M12-Anschluss.
- Bringen Sie die Frontabdeckung wieder am Frequenzumrichter an.
Montage des Remote-LCP
- Bohren Sie ein Loch mit 24 mm (±1 mm) Durchmesser in die Wand. Das Loch muss senkrecht (±1°) zur Wand stehen.
- Installieren Sie die Basisplatte mit dem D-Sub-Anschluss unter Verwendung der Dichtung und der vier selbstschneidenden Schrauben.
- Setzen Sie die Mutter auf den D-Sub-Anschluss und ziehen Sie diese mit einem Drehmoment von 1,5 Nm fest.

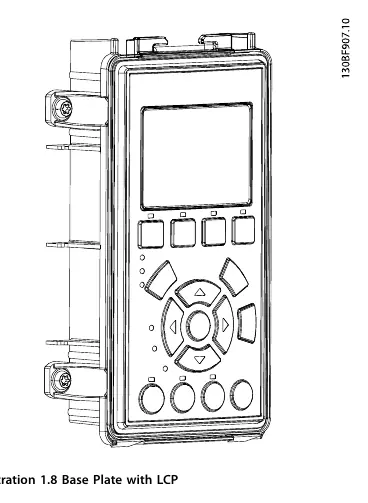

- Montieren Sie das LCP mit der Dichtung auf der Basisplatte.
- Führen Sie die Gummilasche in die Öffnung an der Oberseite der Halterung ein.
- Montieren Sie die Zwischenabdeckung und den Deckel auf der Basisplatte, bis diese einrasten (Schutzart IP54).
Elektrische Installation
Verbinden Sie die M12-Anschlüsse der Blindabdeckung am Frequenzumrichter und des Remote-LCP mit dem mitgelieferten Kabel.
Bedienung des Remote-LCP
Der Deckel des Remote-LCP bietet Schutz und Funktionen:
- Die Anzeigeleuchten (On, Warn., Alarm) sind bei geschlossenem Deckel sichtbar (bis zu einem Winkel von 45°).
- Der Deckel kann mit einem Vorhängeschloss an den Ringen an der Unterseite verriegelt werden.
- Zum Öffnen des Deckels nutzen Sie die Nut an der Seite.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Kondensatoren entladen nicht sofort
Warten Sie die spezifische Entladezeit ab, die für Ihr Modell und Ihre Spannung in Tabelle 1.2 angegeben ist.
Basisplatte sitzt nicht fest
Stellen Sie sicher, dass das Loch senkrecht zur Wand gebohrt wurde und die Mutter auf beiden Seiten der Wand fest sitzt.
Vor der Verwendung
- Motor stoppen
- AC-Netz und DC-Link-Stromversorgungen trennen
- PM-Motor trennen oder sperren
- Spannungsmessgerät zur Überprüfung der Entladung verwenden
- Bohrlochdurchmesser von 24 mm prüfen
Technische Daten in der Praxis
- Bohrlochdurchmesser
- 24 mm ±1 mm für die Montage der Basisplatte.
- Anzugsdrehmoment Mutter
- 1,5 Nm (13 in-lb) für den D-Sub-Anschluss.
- Wandstärke (isoliert)
- Geeignet für 30–90 mm Dicke.
- Wandstärke (massiv)
- Geeignet für 1–20 mm Dicke.
Abbildungen und Diagramme

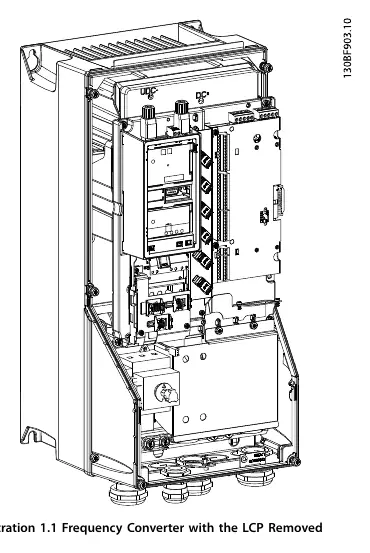

- Illustration 1.1: Frequenzumrichter mit entferntem LCP.
- Illustration 1.3: Basisplatte mit D-Sub-Anschluss.

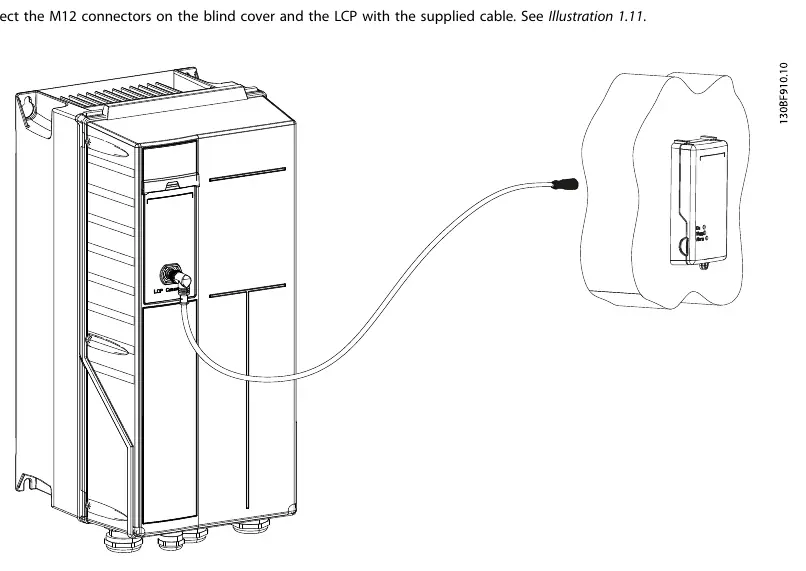

- Illustration 1.11: Verbindungskabel zwischen Frequenzumrichter und Remote-LCP.

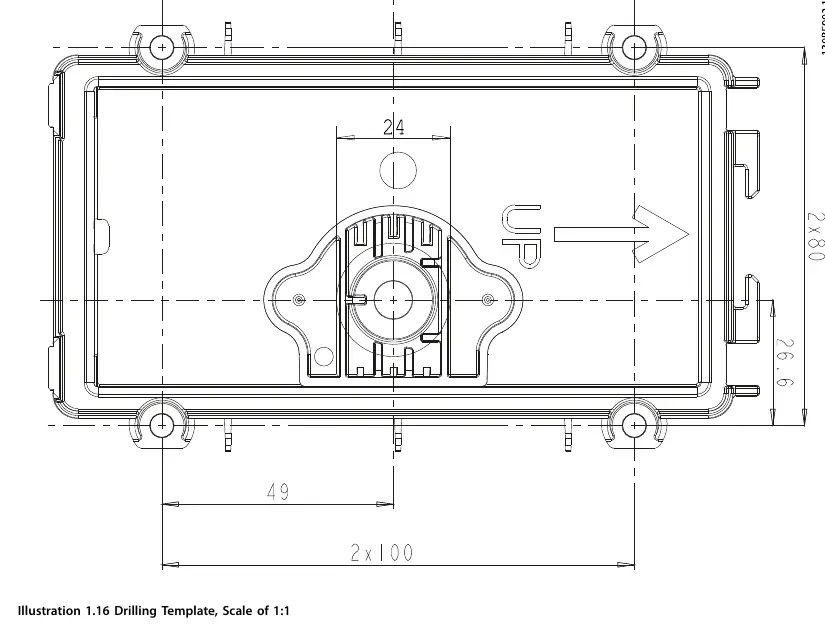

- Illustration 1.16: Bohrschablone im Maßstab 1:1.
Modellkompatibilität
- Nur für Frequenzumrichter in Standardkonfiguration ohne Modifikationen.
- Gilt nur für Geräte, die mit LCP bestellt wurden (Frontabdeckung hat Montagelöcher).
