Installationsanleitung für Danfoss ICAD-Stellantrieb 027R9797
Installationsanleitung und Anschlussplan für Danfoss ICAD-Stellantriebe (027R9797). Enthält detaillierte Farbcodes für die Verkabelung der 1. und 2. Generation sowie Steckerbelegungen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Dieses Dokument dient als Installationsanleitung für Danfoss ICAD-Stellantriebe. Es bietet detaillierte Anschlusspläne und Farbcodes für die Verkabelung der 1. und 2. Generation der Stellantriebe. Bitte stellen Sie sicher, dass Sie die korrekte Spalte für Ihr Gerät verwenden.

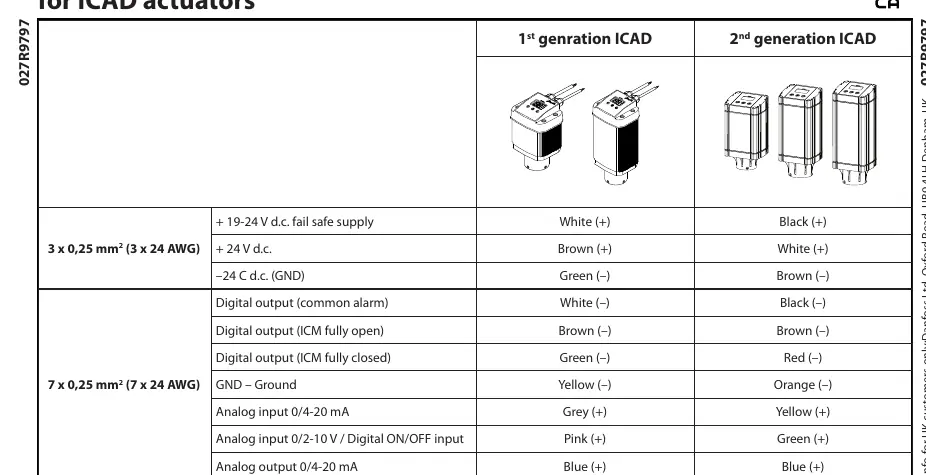

Anschlussplan für ICAD-Stellantriebe
Die Verkabelung unterscheidet sich je nach Generation des Stellantriebs. Verwenden Sie die folgenden Farbcodes für die Installation:
Verkabelung (3 x 0,25 mm² / 3 x 24 AWG)
- + 19-24 V d.c. fail safe supply: 1. Gen: Weiß (+), 2. Gen: Schwarz (+)
- + 24 V d.c.: 1. Gen: Braun (+), 2. Gen: Weiß (+)
- - 24 V d.c. (GND): 1. Gen: Grün (-), 2. Gen: Braun (-)
Verkabelung (7 x 0,25 mm² / 7 x 24 AWG)
- Digital output (common alarm): 1. Gen: Weiß (-), 2. Gen: Schwarz (-)
- Digital output (ICM fully open): 1. Gen: Braun (-), 2. Gen: Braun (-)
- Digital output (ICM fully closed): 1. Gen: Grün (-), 2. Gen: Rot (-)
- GND – Ground: 1. Gen: Gelb (-), 2. Gen: Orange (-)
- Analog input 0/4-20 mA: 1. Gen: Grau (+), 2. Gen: Gelb (+)
- Analog input 0/2-10 V / Digital ON/OFF input: 1. Gen: Pink (+), 2. Gen: Grün (+)
- Analog output 0/4-20 mA: 1. Gen: Blau (+), 2. Gen: Blau (+)

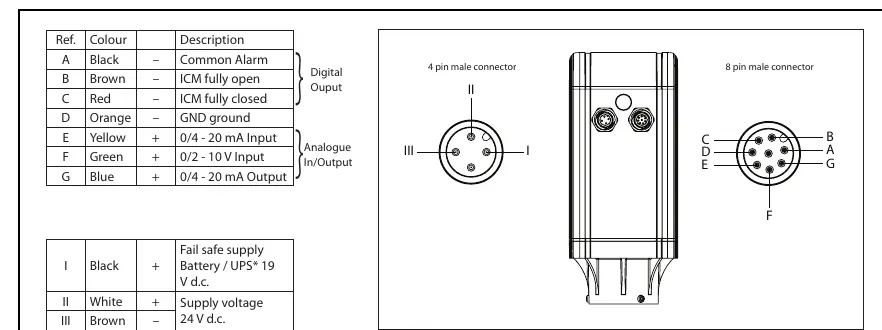

Steckerbelegung
Die Stellantriebe verfügen über 4-polige und 8-polige Stecker. Die Zuordnung der Pins (A-G, I-III) ist wie folgt definiert:
- A (Schwarz): Common Alarm
- B (Braun): ICM fully open
- C (Rot): ICM fully closed
- D (Orange): GND ground
- E (Gelb): 0/4 - 20 mA Input
- F (Grün): 0/2 - 10 V Input
- G (Blau): 0/4 - 20 mA Output
- I (Schwarz): Fail safe supply (Batterie/UPS 19 V d.c.)
- II (Weiß): Supply voltage 24 V d.c.
- III (Braun): Supply voltage 24 V d.c.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Falsche Verkabelung der Generationen
Stellen Sie sicher, dass Sie die Farbcodes für die spezifische Generation (1. oder 2.) Ihres ICAD-Stellantriebs verwenden.
Stellantrieb reagiert nicht
Überprüfen Sie die Spannungsversorgung (24 V d.c.) und die korrekte Belegung der Pins I, II und III.
Vor der Verwendung
- Identifizieren Sie die Generation Ihres ICAD-Stellantriebs (1. oder 2. Generation).
- Verwenden Sie Kabel mit einem Querschnitt von 0,25 mm² (24 AWG).
- Stellen Sie sicher, dass die Spannungsversorgung 24 V d.c. beträgt.
- Überprüfen Sie die Pin-Belegung am Stecker vor dem Anschluss.
Technische Daten in der Praxis
- Fail safe supply
- Notstromversorgung (Batterie/UPS), 19 V d.c.
- Supply voltage
- Betriebsspannung, 24 V d.c.
- Analog input
- Steuersignal 0/4-20 mA oder 0/2-10 V.
Abbildungen und Diagramme
- Die Tabelle auf Seite 1 zeigt die Farbcodes für die 1. und 2. Generation.
- Die Diagramme auf Seite 2 zeigen die Pin-Belegung für die 4-poligen und 8-poligen Stecker.
Modellkompatibilität
- Die Verkabelung unterscheidet sich zwischen 1. und 2. Generation ICAD-Stellantrieben.
