Technischer Leitfaden Danfoss Tech Insider April 2025
Dieser Leitfaden fasst die technischen Updates und Produktneuheiten aus dem Danfoss Tech Insider vom April 2025 zusammen, einschließlich Informationen zu Ölfreien Rückschlagventilen, M12-Kabeln, Alsmart-Controllern, PSH-Kompressoren und...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus dem Danfoss Tech Insider April 2025
Dieses Dokument dient als technischer Leitfaden für die Produktneuheiten und Updates von Danfoss, die im April 2025 veröffentlicht wurden. Es enthält wichtige Informationen zu Spezifikationen, Kompatibilität und Software-Releases für verschiedene Produktgruppen.
Ölfreie Rückschlagventile (OFC)
Danfoss erweitert das OFC-Portfolio für Turbocor-Kompressoren (TT, TTH, TG, TGH). Neue Varianten bieten mehr Flexibilität bei der Systemkonfiguration.
- Dual Side Staging Port: Ermöglicht die freie Wahl der Seite für den Staging-Port.
- Kompaktversion: Bietet das gleiche Strömungsprofil bei kompakterem Design.
- Technische Änderungen: Erweiterter Temperaturbereich (Medientemperatur -40 °C bis 100 °C) und neue UL-Zertifizierungen für R1234ze(E).
- Identifikation: Neue Typenbezeichnung OFC 100xx zur Unterscheidung von Portgrößen und Konfigurationen.
M12-Kabel mit verdrillten Adern
Das Portfolio wurde um neue M12-Kabel mit verdrillten Adern erweitert, um Störeinflüsse zu minimieren und die Signalübertragung zu verbessern. Verfügbar in Längen von 2 m bis 12,2 m mit PVC-Isolierung.

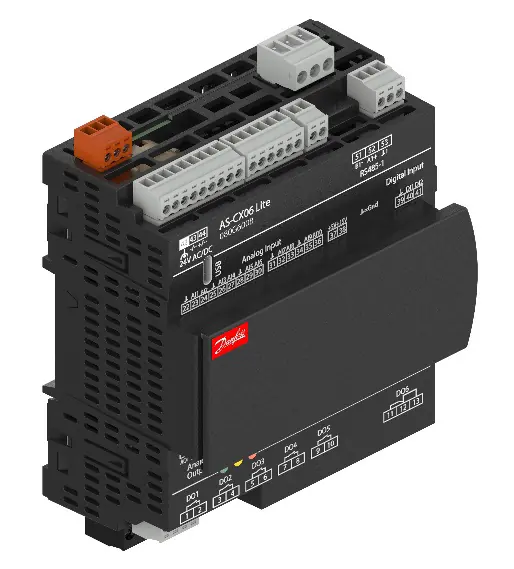

Alsmart® Universal-Controller
Neue Varianten der Alsmart®-Plattform wurden veröffentlicht (AS-CX06 Lite und AS-XP05). Diese Controller bieten CE- und UL-Zertifizierung und sind über Alsmart Design 1.06.0008 programmierbar.
PSH019 - 023 – 026 Kompressoren
Die neuen Modelle PSH019, PSH023 und PSH026 sind ab März 2025 verfügbar. Wichtige Updates umfassen eine Erweiterung der minimalen Kondensationstemperatur auf 10 °C sowie aktualisierte Ladegrenzen.
IPS 8 mit R290 (Propan)
Das IPS 8 System unterstützt nun das umweltfreundliche Kältemittel R290. Zu den Neuerungen gehören ein Erweiterungsmodul für 8 zusätzliche Spülpunkte (insgesamt 16) und ein Bubbler-Kit zur Geruchsvermeidung.
Software-Updates
Es wurden diverse Software-Releases veröffentlicht:
- AK-PC 772A/B & 781A/B: Neue Software-Versionen (1.5 bzw. 2.5) mit Unterstützung für Bock-Kompressoren und Ejektoren.
- Storeview Web (SvW) 3.3.1: Verbesserungen bei Usability und Konfiguration.
- AK-SM 800A Serie: Software-Release 4.2 mit Sicherheitsupdates. Vor der Installation von Paket 4.2 muss zwingend das Danux-Paket 4.14.014.194 installiert werden.
Ersatzteil-Informationen
Danfoss stellt die Produktion bestimmter veralteter Ersatzteile für industrielle Kältesysteme ein. Kunden werden gebeten, auf aktuelle Ventilmodelle umzusteigen. Eine Liste der betroffenen Materialnummern ist im Dokument enthalten.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Software-Update AK-SM 800A schlägt fehl
Stellen Sie sicher, dass vor dem Update auf Paket 4.2 das Danux-Paket 4.14.014.194 installiert wurde.
Identifikation von OFC-Ventilen
Nutzen Sie die neue Typenbezeichnung OFC 100xx, um Portgröße und Konfiguration (Compact/Integrated BV) zu bestimmen.
Vor der Verwendung
- Prüfen Sie die Kompatibilität der neuen OFC-Varianten mit Ihrem Kompressor-Modell.
- Sichern Sie Ihre Systemdaten vor der Durchführung von Software-Updates.
- Stellen Sie sicher, dass für das IPS 8 System die korrekte Spannungsversorgung (230V AC) vorhanden ist.
- Überprüfen Sie bei Software-Updates die Versionsvoraussetzungen (z.B. Danux-Paket).
Technische Daten in der Praxis
- Danux 4.14.014.194
- Erforderliches Betriebssystem-Update für AK-SM 800A vor dem Software-Release 4.2.
Abbildungen und Diagramme
- OFC-Typenbezeichnung: Erläutert die Codierung für Portgrößen und Konfigurationen (Compact, Integrated BV).

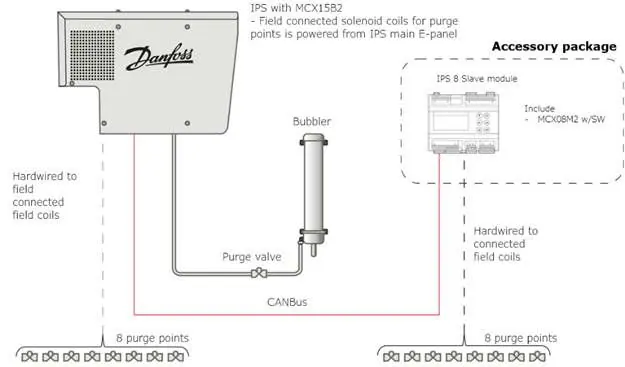

- IPS 8 System: Zeigt die Verbindung des IPS 8 mit dem Bubbler und dem Slave-Modul.
Modellkompatibilität
- OFC-Portfolio-Erweiterung gilt für TT, TTH, TG, TGH Kompressoren (außer VTX).
- AK-SM 800A Software 4.2 erfordert spezifische Danux-Version.
- Storeview Web 3.3.1 erfordert Konnektivität zum System Manager.
