Installationsanleitung für Power Decoupling Plate Danfoss VLT® Midi Drive FC 280

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt den Austausch bzw. die Montage der Power Decoupling Plate (und I/O Decoupling Plate bei K1) für den Frequenzumrichter Danfoss VLT® Midi Drive FC 280. Die Arbeiten dürfen nur von autorisiertem und qualifiziertem Personal durchgeführt werden, das mit den Sicherheitsmaßnahmen vertraut ist.

Sicherheitshinweise

Der Frequenzumrichter enthält DC-Link-Kondensatoren, die auch nach dem Abschalten der Stromversorgung geladen bleiben können. Vor Beginn der Arbeiten ist zwingend die Entladezeit abzuwarten.

• Motor stoppen.
• AC-Netz und externe DC-Link-Stromversorgungen (einschließlich Batterie-Backups, USV) trennen.
• PM-Motor trennen oder sperren.
• Warten, bis die Kondensatoren vollständig entladen sind (siehe Tabelle 1.2 im PDF für spezifische Zeiten basierend auf Spannung und Leistung).
• Vor Beginn der Arbeiten mit einem geeigneten Spannungsmessgerät sicherstellen, dass die Kondensatoren vollständig entladen sind.

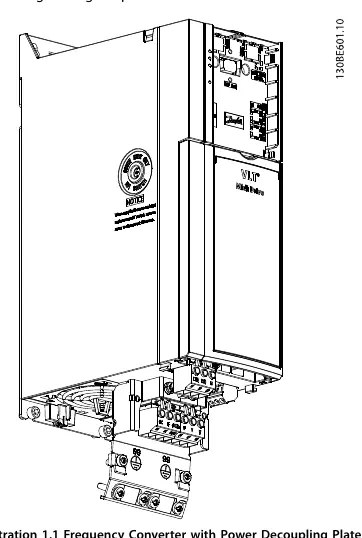

Montage für Gehäusegrößen K1–K3

1. Die Erdungsschraube (M6x12) vom Frequenzumrichter entfernen.
2. Die Power Decoupling Plate mit den 2 mitgelieferten Schrauben (M4x12) am Frequenzumrichter befestigen. Anzugsdrehmoment: 1,1–1,3 Nm.
3. Die Erdungsschraube (M6x12) wieder anbringen. Anzugsdrehmoment: 0,5–0,8 Nm.
4. Nur für K1: Die I/O Decoupling Plate mit 2 M4x12 Schrauben an der Power Decoupling Plate befestigen (Anzugsdrehmoment: 1,1–1,3 Nm), bevor die Baugruppe am Frequenzumrichter montiert wird.

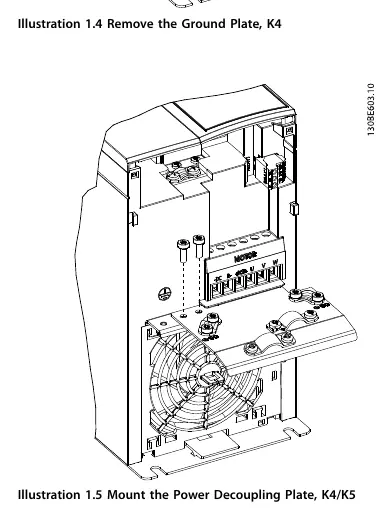

Montage für Gehäusegrößen K4–K5

1. Die Erdungsplatte vom Frequenzumrichter entfernen (nur K4).
2. Die Power Decoupling Plate mit den 2 mitgelieferten Schrauben (M4x12) am Frequenzumrichter befestigen. Anzugsdrehmoment: 1,1–1,3 Nm.
3. Die Erdungsschraube (M6x12) wieder anbringen. Anzugsdrehmoment: 0,5–0,8 Nm.

Benötigte Werkzeuge

• Schraubendreher: Flachschlitz oder T20.
