Montageanleitung für Danfoss Bus Decoupling Kit VLT Midi Drive FC 280
Erfahren Sie, wie Sie das Danfoss Bus Decoupling Kit (132B0369) für den VLT Midi Drive FC 280 korrekt montieren. Diese Anleitung enthält wichtige Sicherheitshinweise zur Entladezeit, Schritte zur Installation der horizontalen und...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Bus Decoupling Kit dient der mechanischen Fixierung und elektrischen Abschirmung von Kabeln für Steuerkassetten (PROFIBUS, PROFINET, CANopen, Ethernet) am VLT Midi Drive FC 280. Sicherheitshinweis: Der Frequenzumrichter enthält DC-Link-Kondensatoren, die auch nach dem Abschalten der Stromversorgung geladen bleiben können. Warten Sie vor Beginn der Arbeiten unbedingt die in der Tabelle 1.2 angegebene Entladezeit ab und prüfen Sie die Spannungsfreiheit mit einem geeigneten Messgerät.
Lieferumfang
- 1x Horizontale Entkopplungsplatte
- 1x Vertikale Entkopplungsplatte
- 4x M3x6 Schrauben
Montage des Bus Decoupling Kits
Die Montage erfolgt in zwei Hauptschritten:


- Horizontale Platte: Platzieren Sie die horizontale Entkopplungsplatte auf der Steuerkassette des Frequenzumrichters und befestigen Sie diese mit 2 Schrauben. Das Anzugsdrehmoment beträgt 0,7–1,0 Nm.
- Vertikale Platte (optional): Die vertikale Platte bietet zusätzliche Unterstützung für PROFINET- und Ethernet-Kabel. Entfernen Sie dazu die 2 mechanischen Federn und 2 Metallklemmen von der horizontalen Platte, montieren Sie diese an der vertikalen Platte und befestigen Sie die vertikale Platte mit 2 Schrauben (0,7–1,0 Nm).
Wichtiger Hinweis: Wenn die IP21-Abdeckung verwendet wird, darf die vertikale Entkopplungsplatte nicht montiert werden, da dies die Installation der Abdeckung beeinträchtigt.
Kabelanschluss
Nach der Montage der Platten können die Kabel wie folgt angeschlossen werden:
- Stecken Sie die Kabelstecker in die Buchsen der Steuerkassette.
- PROFIBUS/CANopen: Platzieren Sie die Kabel zwischen den federbelasteten Metallklemmen, um eine mechanische Fixierung und elektrischen Kontakt zwischen den abgeschirmten Kabelabschnitten und den Klemmen herzustellen.
- PROFINET/Ethernet: Platzieren Sie die Kabel zwischen den federbelasteten Metallklemmen, um die mechanische Fixierung zu gewährleisten.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Montieren Sie die vertikale Entkopplungsplatte nicht, wenn die IP21-Abdeckung verwendet wird, da die Höhe der Platte die Installation behindert.
Stellen Sie sicher, dass die Kabel korrekt zwischen den federbelasteten Metallklemmen platziert sind, um den notwendigen mechanischen Halt und (bei PROFIBUS/CANopen) den elektrischen Kontakt herzustellen.
Vor der Verwendung
- Stoppen Sie den Motor.
- Trennen Sie die AC-Netzversorgung und alle externen DC-Link-Versorgungen (inkl. USV, Batteriepuffer).
- Trennen oder sperren Sie den PM-Motor.
- Warten Sie die erforderliche Entladezeit ab (siehe Tabelle 1.2).
- Prüfen Sie mit einem geeigneten Spannungsprüfer, ob die Kondensatoren vollständig entladen sind.
Technische Daten in der Praxis
- Anzugsdrehmoment
- 0,7–1,0 Nm für die Befestigungsschrauben der Platten.
- Entladezeit (200–240 V)
- 4 Minuten Wartezeit.
- Entladezeit (380–480 V, 0,37–7,5 kW)
- 4 Minuten Wartezeit.
- Entladezeit (380–480 V, 11–22 kW)
- 15 Minuten Wartezeit.
Abbildungen und Diagramme

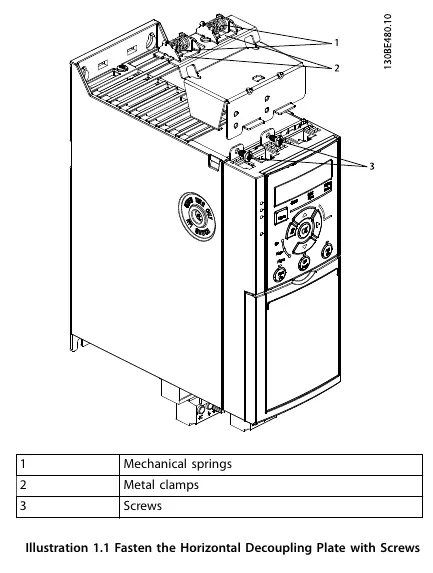

- Illustration 1.1 zeigt die Befestigung der horizontalen Entkopplungsplatte mit Schrauben.

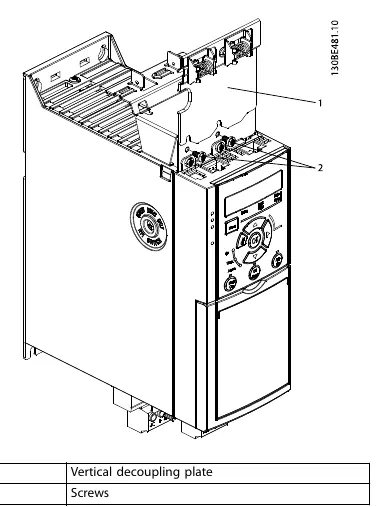

- Illustration 1.2 zeigt die Befestigung der vertikalen Entkopplungsplatte mit Schrauben.
Modellkompatibilität
- Kompatibel mit Steuerkassetten für: PROFIBUS, PROFINET, CANopen, Ethernet.
- Nicht kompatibel mit der IP21-Abdeckung bei Verwendung der vertikalen Entkopplungsplatte.
