Installationsanleitung für Danfoss ETS 175L, 250L, 400L, 500L elektrisches...

Detaillierte Installationsanleitung für Danfoss ETS Expansionsventile. Erfahren Sie alles über Montage, Lötverfahren, elektrische Anschlüsse, Demontage und Sicherheitshinweise für die Modelle ETS 175L, 250L, 400L und 500L.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Das Dokument ist eine Installationsanleitung für die elektrischen Expansionsventile der Serie Danfoss ETS (175L, 250L, 400L, 500L). Es enthält technische Daten, Montageanweisungen, elektrische Anschlusspläne sowie Sicherheitshinweise für den Betrieb mit verschiedenen Kältemitteln. S. 1, 2, 3, 4

Wichtigste Schritte

  • Löten des Ventils S. 2
  • Elektrischer Anschluss S. 2
  • Demontage/Montage S. 3

Wartung und Reset

  • Wartung durch Demontage S. 3

Technische Daten

Parameter Wert Hinweis Seiten
Spannung 12 V DC Nominalspannung S. 1
Max. Druck 37 bar Max. Betriebsdruck S. 1

Wo es im PDF steht

  • Technische Daten S. 1
  • Montage und Anschlüsse S. 2
  • Demontage und Montage S. 3
  • Sicherheitshinweise S. 4
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installationsanweisungen für die elektrischen Expansionsventile der Serie Danfoss ETS (175L, 250L, 400L, 500L). Es ist für Fachpersonal bestimmt, das mit der Installation von Kältesystemen vertraut ist. Beachten Sie, dass das Ventil nicht direkt an eine AC/DC-Spannungsquelle angeschlossen werden darf, sondern nur an einen geeigneten Regler oder Treiber.

Technische Spezifikationen

  • Nominalspannung: 12 V DC
  • Widerstand: 52.4 Ohm ±10% bei 25 °C
  • Phasenstrom: Empfohlen 200 mA bei 200 pps
  • Max. Betriebsdruck (MWP): 37 bar / 536 psig
  • Zulässige Umgebungstemperatur: -40 °C bis 70 °C
  • Einlasstemperatur: -40 °C bis 70 °C (bis 95 °C für ETS 500L und ölfreie Ventile)
  • Schrittmotor: Bipolar

Montage und Einbau

Die Ventile müssen gemäß den in der Anleitung gezeigten Ausrichtungspfeilen montiert werden. Achten Sie auf die korrekte Durchflussrichtung (Normal/Reverse).

Löten (Brazing)

Beim Einlöten des Ventils in das System ist Folgendes zu beachten:

  • Verwenden Sie Schutzgas (N2), das von der gegenüberliegenden Seite der Lötstelle einströmt.
  • Achten Sie darauf, die Temperaturgrenzen am Ventilgehäuse nicht zu überschreiten (max. 110 °C).

Elektrische Anschlüsse

Das Ventil verfügt über einen bipolaren Schrittmotor. Die Belegung der Anschlüsse (A1, A2, B1, B2) ist für die Modelle ETS 175L/250L und ETS 400L/500L in den Diagrammen der Anleitung detailliert dargestellt. Stellen Sie sicher, dass die Verkabelung korrekt erfolgt, um eine ordnungsgemäße Öffnungs- und Schließfunktion zu gewährleisten.

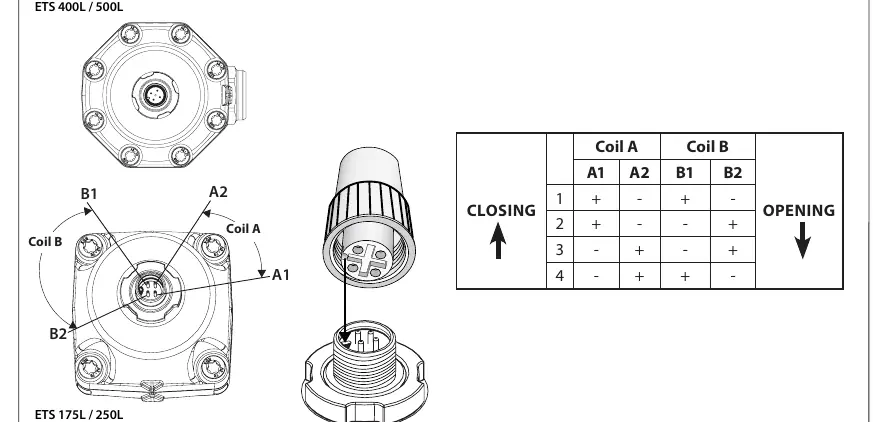

Elektrische Anschlussbelegung
Elektrische Anschlussbelegung

Demontage und Montage

Für Wartungsarbeiten oder den Austausch von Komponenten ist das Ventil zerlegbar:

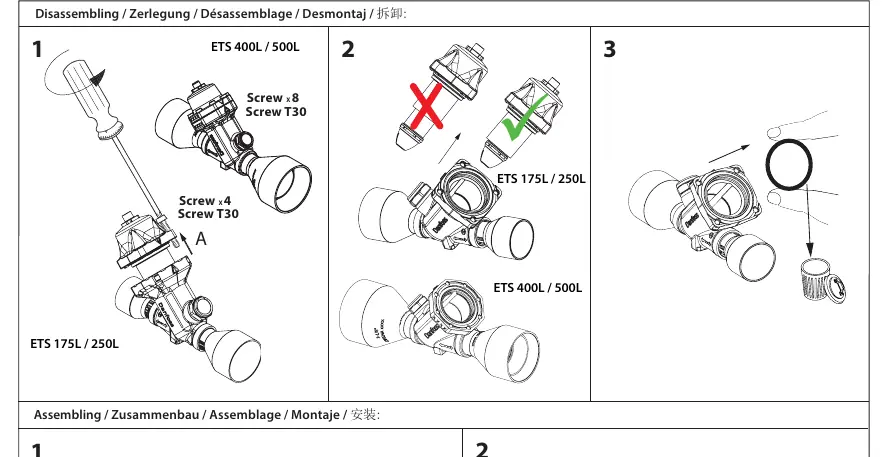

Demontage des Ventils
Demontage des Ventils
  • Verwenden Sie einen T30-Schraubendreher.
  • ETS 175L/250L: 4 Schrauben, Anzugsdrehmoment 6 ±0.5 Nm.
  • ETS 400L/500L: 8 Schrauben, Anzugsdrehmoment 5.3 ±0.5 Nm.
  • Achten Sie beim Zusammenbau auf den korrekten Sitz der Dichtungen.

Sicherheitshinweise

Besondere Vorsicht gilt bei der Verwendung von brennbaren Kältemitteln (R1234ze(E), R1234yf, R516A):

  • Das Ventil darf nicht außerhalb der angegebenen Temperaturgrenzen betrieben werden.
  • Nicht unter Spannung abstecken.
  • Das Ventil muss in einem geeigneten Gehäuse installiert werden, um den elektrischen Stecker vor Feuchtigkeit, Staub und Stößen zu schützen.

Herstellerinformationen

Danfoss A/S

Markenprofil

Praktische Hilfe

Typische Probleme

Ventil funktioniert nicht oder lässt sich nicht ansteuern

Prüfen Sie, ob das Ventil direkt an eine Spannungsquelle angeschlossen wurde. Dies ist nicht zulässig. Es muss zwingend an einen geeigneten Regler/Treiber angeschlossen werden.

Beschädigung durch Löthitze

Stellen Sie sicher, dass während des Lötens Schutzgas (N2) durch das System strömt und die Gehäusetemperatur 110°C nicht überschreitet.

Vor der Verwendung

  • Prüfen Sie die Kompatibilität des Kältemittels mit der Liste in der Anleitung.
  • Stellen Sie sicher, dass die Umgebungstemperatur innerhalb der Spezifikationen (-40°C bis 70°C) liegt.
  • Verwenden Sie einen geeigneten Regler/Treiber für den bipolaren Schrittmotor.
  • Überprüfen Sie die Durchflussrichtung gemäß den Markierungen am Ventil.

Technische Daten in der Praxis

Nominalspannung
12 V DC für den Betrieb des Schrittmotors.
Max. Betriebsdruck
37 bar / 536 psig; darf im System nicht überschritten werden.

Abbildungen und Diagramme

  • Die Diagramme zeigen die korrekte Einbaulage des Ventils.
  • Die Anschlusspläne zeigen die Pin-Belegung für Coil A und Coil B zur Steuerung der Öffnungs- und Schließbewegung.

Modellkompatibilität

  • Kompatibel mit einer Vielzahl von Kältemitteln (R134a, R404A, R410A, R1234yf, etc.).
  • Besondere Sicherheitsvorkehrungen für brennbare Kältemittel (R1234ze(E), R1234yf, R516A) beachten.
