Bedienungsanleitung für Danfoss Kurbelgehäuseheizung 120Z0055

Erfahren Sie, wie Sie die Danfoss Kurbelgehäuseheizung (z. B. 120Z0055) sicher installieren, anschließen und in Betrieb nehmen. Diese Anleitung enthält wichtige Montagehinweise, technische Daten und Sicherheitsvorkehrungen für den...

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Tabelle der verfügbaren Heizungsmodelle mit technischen Spezifikationen und Anwendungsbereichen. Seite 1 Fig. 1 & 2: Darstellung der optimalen Positionierung der Heizung am Kompressor. Seite 2 Fig. 5: Befestigung des Clips und Anziehen der Schraube. Seite 2

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und den Betrieb von Danfoss Kurbelgehäuseheizungen, die für den Einsatz mit Danfoss Commercial Compressors in Klima- und Kälteanlagen vorgesehen sind. Die Heizungen dienen dazu, die Migration von Kältemittel während der Stillstandszeiten des Kompressors zu verhindern.

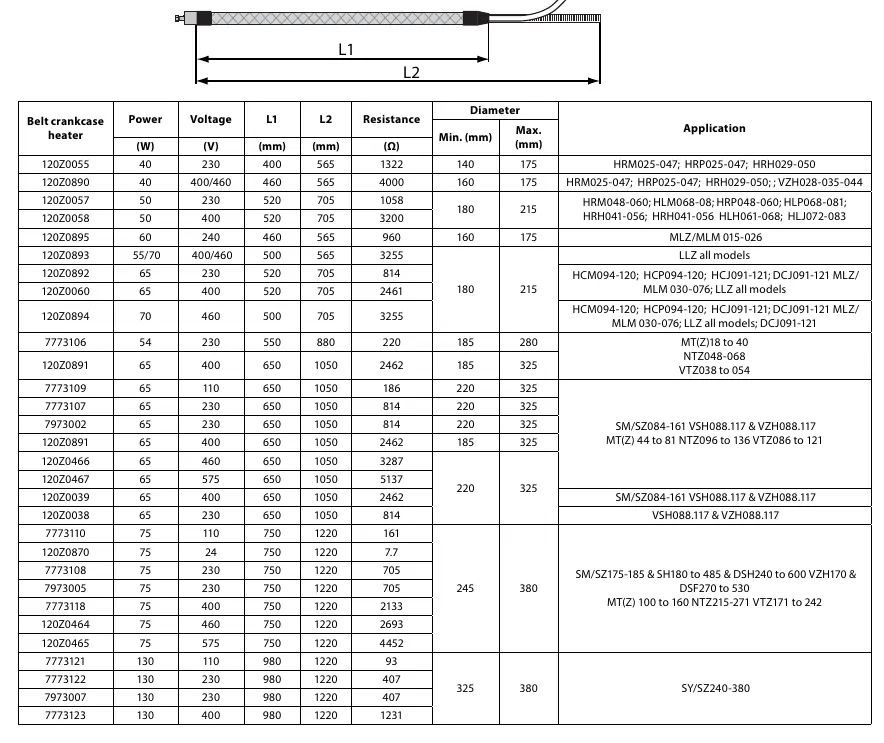

Tabelle der verfügbaren Heizungsmodelle mit technischen Spezifikationen und Anwendungsbereichen.
Tabelle der verfügbaren Heizungsmodelle mit technischen Spezifikationen und Anwendungsbereichen.

Wichtiger Hinweis: Diese Heizungen sind nicht selbstregelnd. Eine externe Steuerung muss sicherstellen, dass die Heizung eingeschaltet wird, sobald der Kompressor ausgeschaltet ist.

Sicherheitshinweise

  • Die Installation und Wartung darf nur von qualifiziertem Personal unter Einhaltung aller geltenden Sicherheitsvorschriften durchgeführt werden.
  • Stellen Sie vor der Installation sicher, dass das Heizungsmodell mit dem Kompressormodell übereinstimmt (siehe Tabelle in der Anleitung).
  • Überprüfen Sie, ob die Stromversorgung den auf dem Heizungskabel angegebenen Werten entspricht.
  • Die Zuleitungen der Heizbänder mit 3 Adern dürfen nicht gekürzt werden, da sie aus Glasfaser bestehen.
  • Änderungen oder Modifikationen am Produkt sind nicht zulässig.

Montage

Fig. 1 & 2: Darstellung der optimalen Positionierung der Heizung am Kompressor.
Fig. 1 & 2: Darstellung der optimalen Positionierung der Heizung am Kompressor.
Fig. 5: Befestigung des Clips und Anziehen der Schraube.
Fig. 5: Befestigung des Clips und Anziehen der Schraube.
  1. Installieren Sie die Heizung am unteren Teil des Kompressors, wo sich das Öl ansammelt (unterhalb des Schauglases).
  2. Legen Sie die Kurbelgehäuseheizung um den Kompressor und achten Sie auf einen guten Kontakt über die gesamte Länge.
  3. Verriegeln Sie den Clip und ziehen Sie die Schraube fest (max. Drehmoment 2 Nm).
  4. Stellen Sie sicher, dass die Hauptstromversorgung ausgeschaltet und isoliert ist, bevor Sie elektrische Anschlüsse vornehmen.
  5. Eine separate, permanente Stromversorgung wird empfohlen.

Inbetriebnahme

  • Führen Sie vor der Inbetriebnahme einen Isolationswiderstandstest durch.
  • Überprüfen Sie die Spannung.
  • Stellen Sie sicher, dass die für das Kompressormodell erforderliche minimale Ölüberhitzung eingehalten wird.

Wartung und Betriebshinweise

Eine angemessene Öltemperatur muss unter allen Umgebungsbedingungen aufrechterhalten werden. Wenn die Umgebungstemperatur unter -5°C fällt und die Windgeschwindigkeit über 5 m/s liegt, wird empfohlen, die Heizungen thermisch zu isolieren, um Energieverluste zu minimieren.

Technische Daten

  • Isolationswiderstand: Mindestens 100 Megaohm bei 2500 Volt.
  • Toleranz: Ausgangsleistung ±10%.
  • Betriebstemperatur: -40°C bis 105°C.
  • Schutzart: IP55.
  • Kabel: 3xAWG20 oder AXG18 oder AVLV2/8, PVC- oder Silikonisolierung.

Herstellerinformationen

Danfoss A/S

Markenprofil
Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Energieverlust bei niedrigen Temperaturen

Bei Umgebungstemperaturen unter -5°C und Windgeschwindigkeiten über 5 m/s sollte die Heizung thermisch isoliert werden.

Kabel zu lang

Die Zuleitungen mit 3 Adern dürfen nicht gekürzt werden, da sie aus Glasfaser bestehen.

Heizung schaltet nicht automatisch ab

Die Heizbänder sind nicht selbstregelnd. Eine Steuerung muss die Heizung aktivieren, sobald der Kompressor ausgeschaltet ist.

Vor der Verwendung

  • Prüfen Sie, ob das Heizungsmodell mit dem Kompressormodell übereinstimmt.
  • Stellen Sie sicher, dass die Stromversorgung den Spezifikationen auf dem Kabel entspricht.
  • Stellen Sie sicher, dass die Hauptstromversorgung ausgeschaltet und isoliert ist.
  • Führen Sie einen Isolationswiderstandstest durch.
  • Prüfen Sie die Ölüberhitzung des Kompressors.

Technische Daten in der Praxis

Isolationswiderstand
Mindestens 100 Megaohm bei 2500 Volt.
Betriebstemperatur
Zulässiger Bereich von -40°C bis 105°C.

Abbildungen und Diagramme

  • Fig. 1 & 2: Zeigen die korrekte Positionierung der Heizung unterhalb des Schauglases am Kompressor.
  • Fig. 5: Zeigt die Befestigung des Clips und das Anziehen der Schraube mit maximal 2 Nm.

Modellkompatibilität

  • Nur für Danfoss Commercial Compressors zugelassen.
  • Nicht für andere Anwendungen geeignet.
