Installationsanleitung für Danfoss MCD Profibus Modul 175G9001
Detaillierte Installations- und Konfigurationsanleitung für das Danfoss MCD Profibus Modul 175G9001. Erfahren Sie mehr über den physischen Einbau, die Adressierung, die Verdrahtung und die Datenstrukturen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Danfoss MCD Profibus Modul 175G9001 ermöglicht die Integration von Softstartern in ein Profibus-Netzwerk. Die Installation erfolgt durch Aufstecken auf den Softstarter, gefolgt von der Adressierung über Drehschalter und der Konfiguration mittels GSD-Datei. S. 1, 2
Wichtigste Schritte
- Physische Installation S. 1
- Adressierung einstellen S. 2
Erste Inbetriebnahme
- GSD-Datei importieren S. 2
- Stromversorgung anlegen S. 1
Probleme und Lösungen
Kommunikationsfehler zwischen Modul und Netzwerk
Bus Status LED geht aus. Nach Wiederherstellung der Kommunikation muss der Softstarter ggf. zurückgesetzt werden.
S. 4Wartung und Reset
- Softstarter zurücksetzen S. 4
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Abmessungen | 40 mm x 166 mm x 90 mm | Gehäuseabmessungen | S. 11 |
| Adressbereich | 0 - 99 | Einstellbarer Bereich für die Netzwerkadresse | S. 11 |
Wo es im PDF steht
- Installation S. 1
- Konfiguration S. 2
- Verbindung S. 3
- Technische Daten S. 11
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Das Danfoss MCD Profibus Modul (Bestellcode 175G9001) dient der Anbindung von Softstartern an ein Profibus-Netzwerk. Vor der Installation oder dem Entfernen des Moduls muss die Netz- und Steuerspannung vom Softstarter getrennt werden, um Geräteschäden zu vermeiden. Der Installateur ist für die Einhaltung der korrekten elektrischen Praktiken verantwortlich.

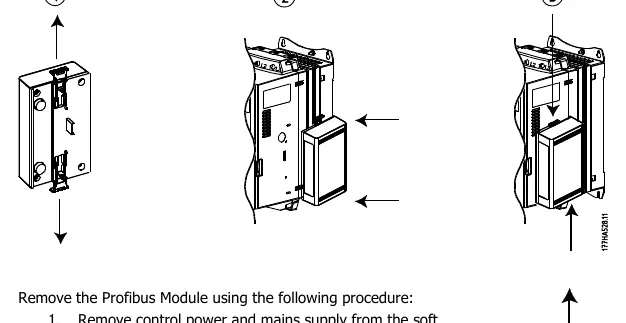

Physische Installation
Das Modul wird direkt am Softstarter montiert:
- Ziehen Sie die oberen und unteren Halteklammern am Modul vollständig heraus.
- Richten Sie das Modul am Kommunikationsanschluss des Softstarters aus.
- Drücken Sie die Halteklammern hinein, um das Modul zu sichern.
Zum Entfernen des Moduls trennen Sie zuerst die Stromversorgung und alle Feldleitungen, ziehen dann die Halteklammern heraus und nehmen das Modul ab.
Konfiguration und Adressierung
Bevor das Modul eingeschaltet wird, muss die Moduladresse über die zwei Drehschalter eingestellt werden, damit sie mit der Adresse im Master-Konfigurationstool übereinstimmt. Importieren Sie zudem die aktuelle .gsd-Datei von www.danfoss.com/drives in Ihr Master-Konfigurationstool.
Verbindung und Verdrahtung
Das Modul verbindet sich über einen standardmäßigen 9-poligen Sub-D-Stecker mit dem Profibus-Netzwerk. Die Stromversorgung kann über das Netzwerkkabel oder extern (24 VDC) erfolgen. Beachten Sie spezifische Anforderungen für MCD 200 (Brücke an Klemmen A1-N2) und MCD 500 (Auto On Modus, Brücken an Klemmen 17, 18 und 25, 18).
LED-Statusanzeigen
- Power Status (rot): Leuchtet, wenn das Modul eingeschaltet und betriebsbereit ist.
- Bus Status (grün): Leuchtet, wenn das Modul online ist und sich im Datenaustausch befindet.

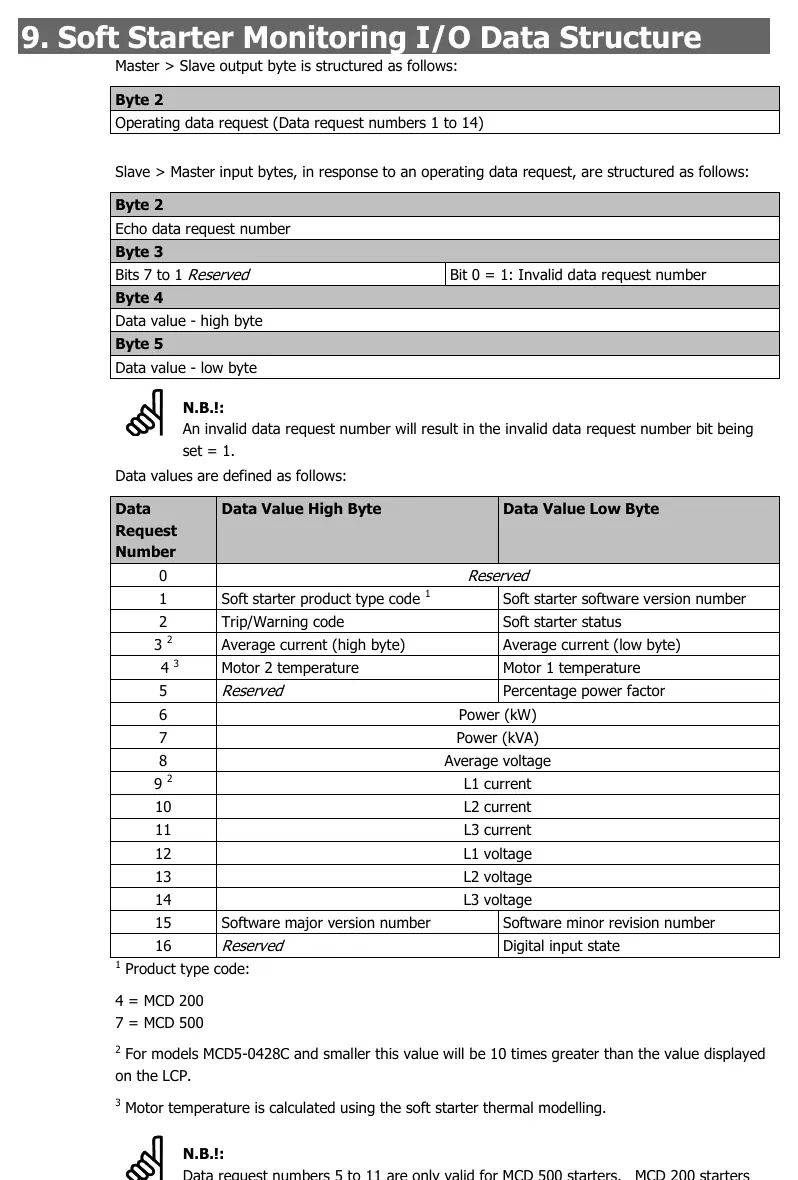

Datenstrukturen
Das Modul unterstützt drei Betriebsarten (Basic, Extended, Parameter Upload/Download), die unterschiedliche I/O-Datenstrukturen für Steuerung, Überwachung und Programmierung des Softstarters definieren.
Fehlerbehebung und Trip-Codes
Das Modul meldet Trip-Codes, die im High-Byte der Datenanfrage 2 enthalten sind. Häufige Fehler umfassen Kommunikationsverluste, Phasenfehler oder Überstrom. Bei internen Fehlern (Trip-Code 17) wird ein spezifischer Fehlercode auf dem LCP angezeigt.
Technische Daten
- Abmessungen: 40 mm (B) x 166 mm (H) x 90 mm (T)
- Gewicht: 250 g
- Schutzart: IP20
- Adressbereich: 0 bis 99
- Datenrate: Auto-Erkennung (9,6 kb/s bis 12,0 Mb/s)
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Bus Status LED ist aus
Keine Verbindung oder Datenaustauschfehler. Prüfen Sie die Netzwerkverbindung und die Konfiguration.
Softstarter startet nicht
Stellen Sie sicher, dass das Quick-Stop-Bit auf 0 gesetzt ist.
Kommunikationsfehler
Prüfen Sie die Verkabelung und ob die Moduladresse korrekt eingestellt ist.
Vor der Verwendung
- Netz- und Steuerspannung vom Softstarter trennen
- Aktuelle .gsd-Datei in das Master-Konfigurationstool importieren
- Moduladresse über Drehschalter einstellen
- Verkabelung gemäß Pinbelegung prüfen
- Bei MCD 200/500 erforderliche Brücken an den Klemmen setzen
Technische Daten in der Praxis
- Adressbereich
- Einstellbar von 0 bis 99 über Drehschalter.
- Schutzart IP20
- Schutz gegen feste Fremdkörper, nicht wasserdicht.
- Stromverbrauch
- Maximal 35 mA bei 24 VDC.
Abbildungen und Diagramme
- Die Drehschalter (MSD/LSD) dienen zur manuellen Einstellung der Profibus-Adresse.
- Die Halteklammern müssen für die Montage und Demontage vollständig herausgezogen werden.
- Die 9-polige Sub-D-Belegung zeigt die korrekte Pin-Zuordnung für den Netzwerkanschluss.
Modellkompatibilität
- MCD 200: Erfordert Brücke an Klemmen A1-N2 für serielle Befehle.
- MCD 500: Erfordert Auto On Modus und Brücken an Klemmen 17, 18 und 25, 18.
- Datenanfragen 5 bis 11 sind nur für MCD 500 gültig.
