Wartungsanleitung für Danfoss AKV 10P und AKV 10PS Elektro-Expansionsventil
Wartungsanleitung und Ersatzteilübersicht für Danfoss AKV 10P und AKV 10PS Elektro-Expansionsventile. Enthält Anweisungen zum Austausch von Düsen, Ankern und Filtern sowie Montagehinweise für Spulen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung dient als Service-Leitfaden für den Austausch von Ersatzteilen bei den Elektro-Expansionsventilen der Typen AKV 10P und AKV 10PS. Beachten Sie unbedingt die Kompatibilitätshinweise: Verwenden Sie niemals AKV 10P0-8 Düsen- oder Ankersätze für AKV 10PS4-8 Ventile oder umgekehrt. Bei jeder Demontage des Ventils müssen die Verschleißteile ausgetauscht werden.
Ersatzteile und Austausch
Die Anleitung deckt den Austausch folgender Komponenten ab:
- Düsensatz: Muss bei jeder Wartung ersetzt werden.
- Ankersatz: Muss bei jeder Wartung ersetzt werden.
- Filtersatz: Muss bei jeder Wartung ersetzt werden.
Achten Sie beim Zusammenbau auf die korrekten Anzugsdrehmomente: 10 Nm für kleinere Komponenten und 75 Nm für die Hauptkomponenten.
Filterwechsel
Zum Austausch des Filters wird ein spezielles Filter-Ausbauwerkzeug benötigt:
- Drücken Sie das Werkzeug vorsichtig in den Filter und ziehen Sie ihn heraus.
- Reinigen Sie den Boden des Ventilgehäuses gründlich, bevor Sie einen neuen Filter einsetzen.
- Der Filter muss mit der Seite, die die kleinere Öffnung bzw. den kleineren Durchmesser aufweist, zuerst eingesetzt werden.
Spulenmontage
Die Montage der Spule (Standard oder UL-Ausführung) erfordert Sorgfalt:
- Wichtiger Sicherheitshinweis: Schalten Sie die Stromversorgung erst ein, nachdem die Spule vollständig montiert wurde.
- Ein O-Ring ist bei der Montage zwingend erforderlich.
- Zusätzliche Dichtungen können installiert werden, um Vibrationen zu reduzieren, sind jedoch für die Dichtigkeit nicht zwingend erforderlich.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Inkompatibilität der Ersatzteile
Verwenden Sie niemals AKV 10P0-8 Teile für AKV 10PS4-8 oder umgekehrt. Prüfen Sie vor dem Einbau die Modellbezeichnung.
Vibrationen am Ventil
Installieren Sie einen O-Ring bei der Spulenmontage, um Vibrationen zu minimieren.
Spule lässt sich nicht korrekt montieren
Stellen Sie sicher, dass die Stromversorgung unterbrochen ist, bevor Sie mit der Montage beginnen.
Vor der Verwendung
- Identifizieren Sie den genauen Ventiltyp (AKV 10P oder AKV 10PS).
- Stellen Sie sicher, dass alle Verschleißteile (Düse, Anker, Filter) für den Austausch bereitliegen.
- Halten Sie das Filter-Ausbauwerkzeug bereit.
- Stellen Sie sicher, dass die Stromversorgung des Systems abgeschaltet ist.
- Prüfen Sie, ob ein O-Ring für die Spulenmontage vorhanden ist.
Abbildungen und Diagramme

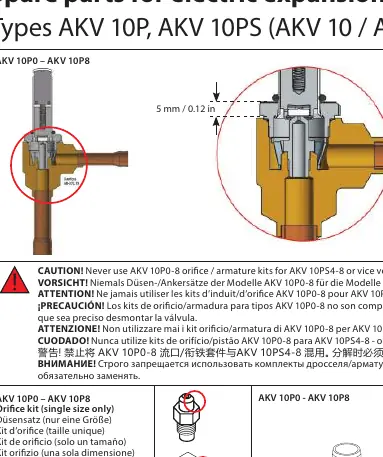

- Die Explosionszeichnungen zeigen die korrekte Reihenfolge der Komponenten beim Zusammenbau.
- Das Filter-Ausbauwerkzeug wird vorsichtig in den Filter gedrückt, um ihn zu entfernen.
- Die Spulenmontage unterscheidet sich zwischen Standard- und UL-Spulen.
Modellkompatibilität
- AKV 10P0-8 und AKV 10PS4-8 Teile sind nicht untereinander kompatibel.
