Installations- und Bedienungsanleitung für Danfoss ECA 73 M-Bus-Kombimodul
Erfahren Sie, wie Sie das Danfoss ECA 73 M-Bus-Kombimodul für den ECL Comfort 300S Regler installieren, konfigurieren und Fehler beheben. Vollständiger Leitfaden für Verkabelung und Parameter.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das ECA 73 Modul ermöglicht dem ECL Comfort 300S Regler das Auslesen von Wärmezählern über M-Bus oder Puls-Kommunikation zur Durchfluss- oder Energiebegrenzung. S. 3
Wichtigste Schritte
- Montage des Moduls S. 6
- Konfiguration der Parameter S. 8, 9, 10, 11
Erste Inbetriebnahme
- Stellen Sie sicher, dass die Softwareversion des ECL Comfort 300S 1.10 oder höher ist. S. 5
Probleme und Lösungen
ECL Comfort zeigt 0 für Parameter 110
Prüfen Sie die Verkabelung, den Sitz des Moduls und die M-Bus-Adressierung.
S. 14Wartung und Reset
- M-Bus Adress-Scan S. 11
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| M-Bus Kommunikation | 300 b/s | Kommunikationsgeschwindigkeit | S. 4 |
| Puls-Kommunikation | 0 – 200 Hz | Frequenzbereich | S. 4 |
Wo es im PDF steht
- Einleitung S. 1, 3
- Konfiguration S. 3, 4, 5, 6
- Fehlerbehebung S. 12, 14, 15
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Danfoss ECA 73 M-Bus-Kombimodul ist für den Einsatz mit dem ECL Comfort 300S Regler konzipiert. Es ermöglicht dem Regler das Auslesen von Wärmezählern über M-Bus oder Puls-Kommunikation, um Durchfluss- oder Energiebegrenzungen durchzuführen. Stellen Sie sicher, dass der ECL Comfort 300S die Softwareversion 1.10 oder höher verwendet.
Produktbeschreibung und Anwendung
Das Modul wird direkt in den ECL Comfort Regler eingebaut und über den ECL Bus mit Strom versorgt. Es unterstützt maximal zwei Wärmezähler oder einen Puls-Eingang. Das Modul bietet zudem vier zusätzliche Temperaturmesseingänge und zwei Relaisausgänge, abhängig von der verwendeten Anwendungskarte.
Montage und Verkabelung

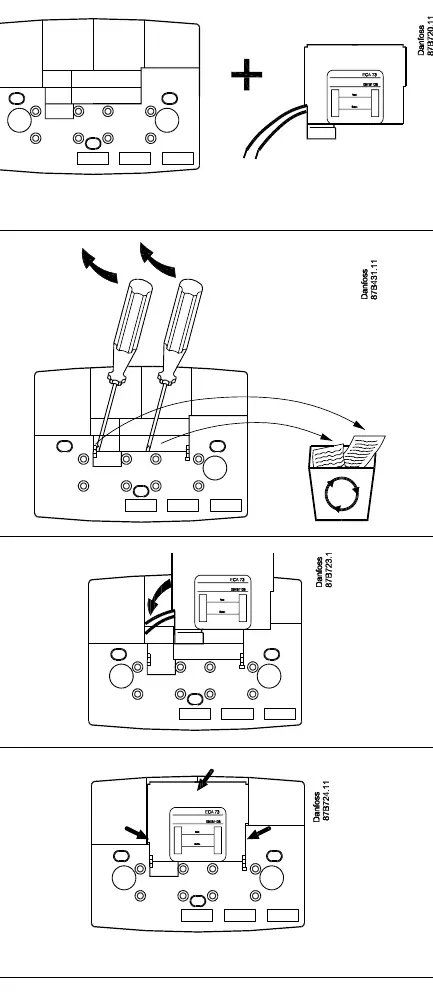

Die Montage erfolgt durch Einsetzen des Moduls in den Sockel des ECL Comfort Reglers. Entfernen Sie bei Bedarf die Aussparung am Gehäuse, führen Sie die Kabel ein und lassen Sie das Modul einrasten.
Wichtige Verkabelungshinweise:
- Die Klemmen 24-39 befinden sich am Boden des Sockels.
- Verwenden Sie für Sensoren einen Kabelquerschnitt von 0,5 mm² (max. 10 m Länge).
- Die Gesamtlänge der Verkabelung für Sensoren und Systembus darf 125 m nicht überschreiten.
- Bei Verwendung von M-Bus ist eine externe 27V-Stromversorgung erforderlich.
- Für den Pulseingang (Klemmen 36-37) muss die Spannungsänderung > 5 V und die Pulsbreite > 1 ms betragen.
Konfiguration und Parameter
Die Konfiguration erfolgt über das Servicemenü des ECL Comfort Reglers (Zugriff über Parameter 199). Wichtige Parameter sind:
- Parameter 115: Bestimmt die Einheit und den Bereich der Durchfluss-/Energiemessung.
- Parameter 114: Definiert den Wert eines Pulses (bei Puls-Kommunikation).
- Parameter 112: Zeitkonstante für die Integralregelung der Durchfluss-/Energiebegrenzung.
- Parameter 113: Zeitkonstante für die digitale Filterung der Eingangsdaten.
- Parameter A3: Startet den Scan der M-Bus-Adressen (Dauer ca. 15 Min).
- Parameter A2: Ermöglicht das Tauschen der M-Bus-Adressen bei zwei angeschlossenen Wärmezählern.
Fehlerbehebung
Sollten Probleme auftreten, prüfen Sie folgende Punkte:
- Keine Daten (Wert 0): Prüfen Sie die Verkabelung, den korrekten Sitz des Moduls und die M-Bus-Adressierung.
- Abweichende Werte: Überprüfen Sie die Konfiguration der M-Bus- oder Puls-Parameter.
- Parameter nicht zugänglich: Stellen Sie sicher, dass das Modul korrekt im Sockel sitzt.
Technische Daten und Kompatibilität
Das Modul ist kompatibel mit der ECL Comfort 300S Serie (ab Software 1.10). Es unterstützt verschiedene Wärmezähler von Herstellern wie Danfoss, Kamstrup, Siemens, Hydrometer, Zenner, Apator und Aquametro. Bei Master/Slave-Systemen dürfen die Slave-Adressen 7, 8, 9 und 14 nicht verwendet werden.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
ECL Comfort zeigt konstant 0 für Parameter 110
Prüfen Sie die Verkabelung, stellen Sie sicher, dass das Modul korrekt im Sockel sitzt, und führen Sie ggf. einen M-Bus-Scan (Parameter A3) durch.
Werte weichen bei Puls-Kommunikation stark ab
Dies kann bei sehr niedrigem Durchfluss auftreten. Der Regler misst korrekt im Bereich um den gewünschten Sollwert.
Serviceparameter sind nicht zugänglich
Das Modul kommuniziert möglicherweise nicht korrekt. Prüfen Sie den festen Sitz des Moduls im ECL Comfort-Sockel.
Vor der Verwendung
- Stellen Sie sicher, dass der ECL Comfort 300S die Softwareversion 1.10 oder höher hat.
- Planen Sie die Konfiguration: M-Bus oder Puls für Schaltkreis I und II.
- Stellen Sie sicher, dass Wärmezähler auf 300 Baud und eine eindeutige Adresse (1-250) eingestellt sind.
- Prüfen Sie, ob für M-Bus eine externe 27V-Stromversorgung benötigt wird.
- Stellen Sie sicher, dass ein Außentemperatursensor am ECL Comfort angeschlossen ist.
Technische Daten in der Praxis
- Parameter 115
- Legt die Einheit (z.B. l/h, m³/h, kW, MW) und den Messbereich fest.
- Parameter 112
- Zeitkonstante für die Integralregelung; hoher Wert = schnelle Regelung, niedriger Wert = stabile Regelung.
- Parameter 113
- Zeitkonstante für die digitale Filterung der Eingangsdaten; hoher Wert = stärkere Filterung.
Abbildungen und Diagramme

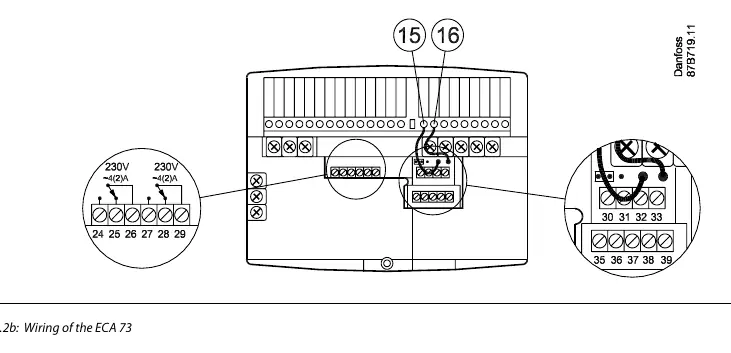

- Fig. 2.2b zeigt die Klemmenbelegung für Relais (24-29), Sensoren (30-33) und M-Bus/Puls-Anschlüsse (35-39).
- Fig. 1.3.3a zeigt die Konfiguration des Pull-up-Widerstands für den Pulseingang.
Modellkompatibilität
- Kompatibel mit ECL Comfort 300S (Software ab 1.10).
- Unterstützt max. 2 Wärmezähler.
- In Master/Slave-Systemen dürfen Adressen 7, 8, 9 und 14 nicht verwendet werden.
