Installationsanleitung für Danfoss Colibri Elektrisches Expansionsventil

Erfahren Sie alles über die Installation, den Betrieb und die Fehlerbehebung der Danfoss Colibri Expansionsventile (ETS 12C, 24C, 25C, 50C, 100C). Detaillierte technische Daten, Verkabelung und Wartungshinweise.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält technische Daten, Installationshinweise und Fehlerbehebungsinformationen für die Danfoss Colibri elektrischen Expansionsventile der Typen ETS 12C, ETS 24C, ETS 25C, ETS 50C und ETS 100C. Die Ventile sind für die präzise Flüssigkeitseinspritzung in Verdampfer in Klima- und Kälteanlagen konzipiert.

Produktbeschreibung

Die Colibri-Ventile zeichnen sich durch ein Inline-Design mit einem balancierten Käfig und Schieber aus, der von einem bipolaren Schrittmotor angetrieben wird. Dies gewährleistet eine präzise Durchflussregelung und eine solenoiddichte Absperrung in beide Richtungen.

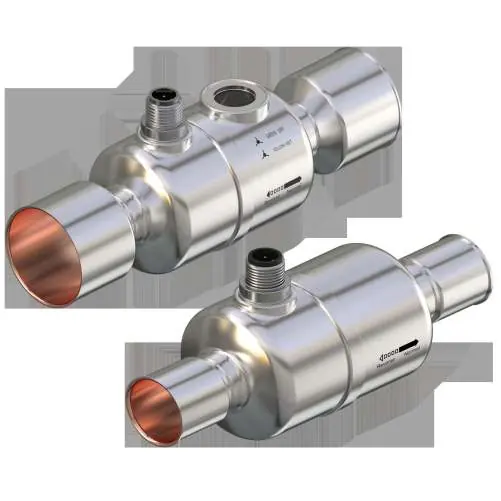

Danfoss Colibri Expansionsventil
Danfoss Colibri Expansionsventil

Technische Daten

  • Kältemittel: Kompatibel mit einer Vielzahl von Kältemitteln (z.B. R134a, R410A, R32, R290).
  • MOPD: 40 bar / 580 psi.
  • Max. Betriebsdruck (PS/MWP): 50 bar / 725 psi.
  • Umgebungstemperatur: -40 bis 70 °C.
  • Elektrische Daten: 800 mA Peak / 600 mA RMS Phasenstrom.
  • Schrittmotor: Bipolarer Permanentmagnet-Schrittmotor.

Installation und Verkabelung

Die Ventile verwenden einen M12-Anschluss. Bei der Verwendung von Fremdcontrollern ist es zwingend erforderlich, die korrekten Ventilparameter im Controller einzustellen, um Leistungsverluste zu vermeiden:

Zusätzliches Montagefoto von Seite 3
Zusätzliches Montagefoto von Seite 3
Zusätzliches Montagefoto von Seite 5
Zusätzliches Montagefoto von Seite 5
Zusätzliches Montagefoto von Seite 11
Zusätzliches Montagefoto von Seite 11
Zusätzliches Montagefoto von Seite 14
Zusätzliches Montagefoto von Seite 14
  • Schritte: 600 Vollschritte.
  • Schrittrate: Empfohlen 240 Schritte/Sek. (Microstepping).
  • Phasenstrom: 600 mA RMS (800 mA Peak).
  • Verkabelung: Beachten Sie die M12-Anschlussbelegung für Spule A und Spule B.

Wartung und Fehlerbehebung

Die Modelle ETS 25C, 50C und 100C verfügen über ein integriertes Schauglas mit Feuchtigkeitsindikator zur schnellen Diagnose.

Feuchtigkeitsindikator
Feuchtigkeitsindikator
  • Grün: Trocken.
  • Gelb: Nass.

Bei Betriebsstörungen wie "Keine Ventilbewegung" oder "Unzureichende Kapazität" prüfen Sie die elektrische Verbindung, die Parametereinstellungen im Controller und den Widerstand zwischen den Spulen (Sollwert: 10 Ohm bei 20 °C).

Herstellerinformationen

Danfoss A/S

Markenprofil

Praktische Hilfe

Typische Probleme

Keine Ventilbewegung

Prüfen Sie die elektrische Verbindung, die Parametereinstellungen im Controller (Schritte, Strom, Drehrichtung) und den Widerstand zwischen Spule A und B (10 Ohm bei 20°C).

Unzureichende Kapazität

Prüfen Sie die Systemkapazität, die Überhitzungseinstellungen (SH min/max) im Controller und ob das Ventil für die Anwendung zu klein dimensioniert ist.

Flash Gas (Dampfblasenbildung)

Prüfen Sie die Unterkühlung vor dem Expansionsventil und stellen Sie sicher, dass das Ventil nicht zu hoch über dem Kondensatorauslass platziert ist.

Vor der Verwendung

  • Prüfen Sie die Kompatibilität des Kältemittels mit dem Ventil.
  • Stellen Sie sicher, dass der Controller 800mA Peak / 600mA RMS Strom liefern kann.
  • Überprüfen Sie die Verkabelung gemäß der M12-Anschlussbelegung.
  • Stellen Sie die korrekten Ventilparameter im Controller ein (600 Schritte, 240 Schritte/Sek.).

Technische Daten in der Praxis

Spulenwiderstand
10 Ohm ±10% bei 20°C; dient zur Überprüfung der Motorintegrität.

Abbildungen und Diagramme

  • Abbildung 1 zeigt den internen Aufbau mit Edelstahlgehäuse und Schrittmotor.
  • Abbildung 5 zeigt die M12-Anschlussbelegung für die Spulen A und B.

Modellkompatibilität

  • Kompatibel mit Danfoss EKE 1A, 1B, 1C, MCX061V, MCX152V.
  • Bei Fremdcontrollern sind spezifische Einstellungen für Schritte und Strom erforderlich.
