Wichtige Informationen zur Installation
Dieses Dokument dient als Installationshilfe für das Danfoss Kapillarrohr (Impulsleitung) mit der Modellnummer 003R9142. Es bietet visuelle Anleitungen für den korrekten Anschluss an verschiedene Danfoss-Druckregler.
Anschlussdiagramme

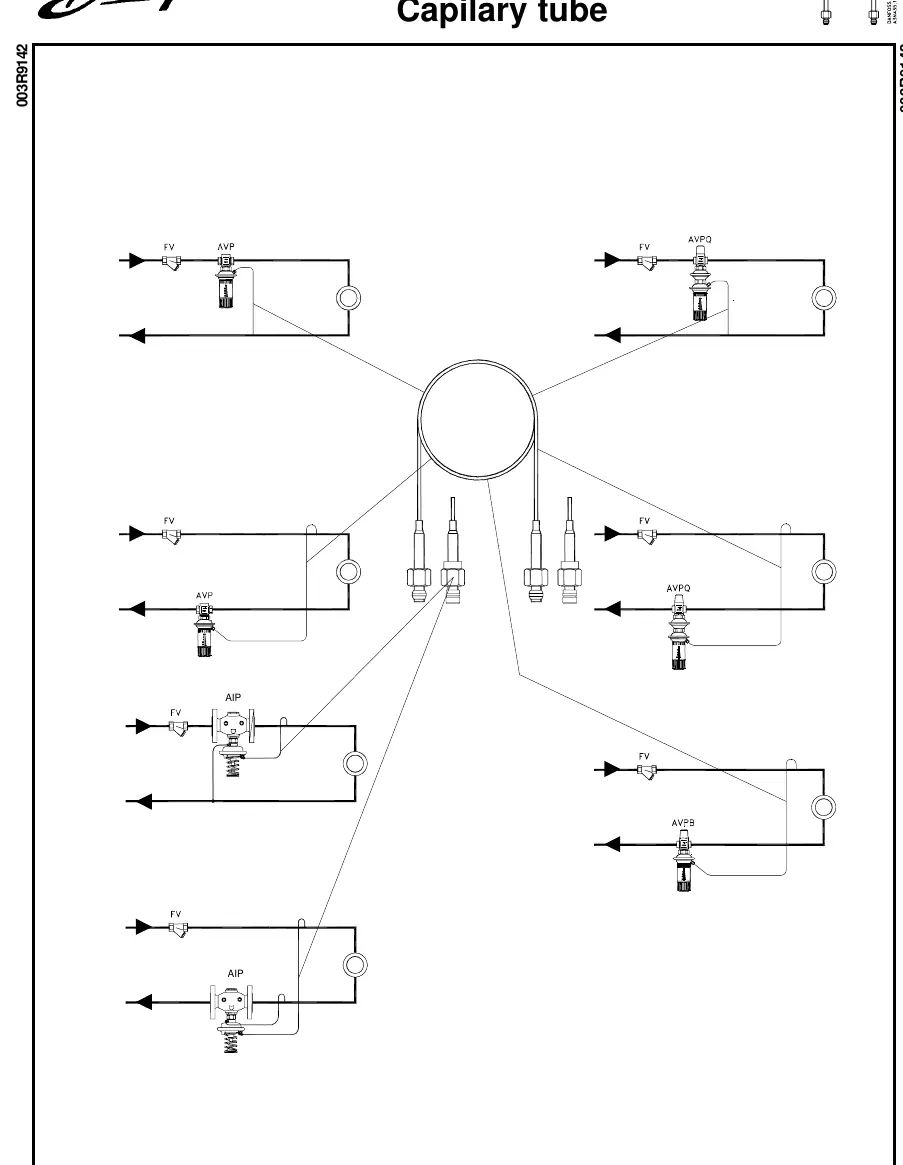

Die beiliegende Abbildung zeigt die schematische Verlegung der Impulsleitung. Achten Sie bei der Installation auf die korrekte Verbindung zwischen dem Druckregler und der Rohrleitung (gekennzeichnet durch FV - Flow Valve).
Kompatible Druckregler
Das Kapillarrohr ist für die Verwendung mit folgenden Danfoss-Druckreglerserien konzipiert:
- AVP
- AVPQ
- AVPB
- AIP
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Vor der Verwendung
- Identifizieren Sie den Typ Ihres Druckreglers (AVP, AVPQ, AVPB oder AIP).
- Stellen Sie sicher, dass die Impulsleitung knickfrei verlegt wird.
- Überprüfen Sie die Durchflussrichtung (FV) in Ihrem System.
Abbildungen und Diagramme
- Das Diagramm illustriert die Verbindungspunkte zwischen dem Kapillarrohr, dem Druckregler und der Hauptleitung.
- Die Pfeile im Diagramm geben die Durchflussrichtung (FV) an.
