Installations- und Bedienungsanleitung für Danfoss 175G9000 MCD Modbus-Modul
Erfahren Sie, wie Sie das Danfoss 175G9000 MCD Modbus-Modul installieren, konfigurieren und in Ihr Softstarter-System integrieren. Vollständiger Leitfaden zu DIP-Schaltern, Verkabelung und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Danfoss MCD Modbus-Modul (175G9000) dient zur Anbindung von MCD 200 und MCD 500 Softstartern an ein RS-485 Modbus-Netzwerk. Die Konfiguration erfolgt über DIP-Schalter am Modul. S. 1, 2
Wichtigste Schritte
- Physische Installation S. 1
- DIP-Schalter einstellen S. 2
Erste Inbetriebnahme
- Spannungsversorgung trennen, Modul einsetzen, DIP-Schalter konfigurieren, RS-485 Kabel anschließen, Spannung anlegen. S. 1, 2, 3
Probleme und Lösungen
Kommunikation inaktiv
Überprüfen Sie die Verkabelung und ob der Softstarter eingeschaltet ist.
S. 3Fehlercodes
| Code | Bedeutung | Maßnahme | Seiten |
|---|---|---|---|
| 01 | Illegal function code | Verwenden Sie nur unterstützte Funktionen (03 oder 06). | S. 10 |
| 05 | Data boundary fault | Vermeiden Sie Datenübertragungen über die Datengrenze hinweg. | S. 10 |
Wartung und Reset
- Bei inaktiver Kommunikation nach Wiederherstellung ist ein Reset erforderlich. S. 3
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Abmessungen | 40 mm x 166 mm x 90 mm | Gehäuseabmessungen | S. 12 |
| Gewicht | 250 g | Gewicht des Moduls | S. 12 |
Wo es im PDF steht
- Installation S. 1
- Konfiguration S. 2
- Anschluss S. 3
- Modbus Funktionen S. 4, 5, 6, 7
- Fehlercodes S. 8, 10
- Technische Daten S. 12
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Das Danfoss MCD Modbus-Modul (Bestellcode 175G9000) ermöglicht die Kommunikation zwischen Danfoss MCD 200 und MCD 500 Softstartern und einem RS-485 Modbus-Netzwerk. Vor der Installation oder dem Entfernen des Moduls muss die Spannungsversorgung (Netz- und Steuerspannung) zwingend unterbrochen werden, um Geräteschäden zu vermeiden.
Installation und Montage

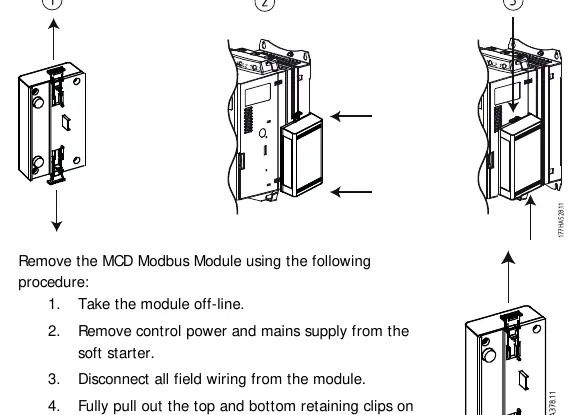

Die physische Installation erfolgt direkt am Softstarter:
- Entfernen Sie die Steuerspannung und Netzversorgung vom Softstarter.
- Ziehen Sie die oberen und unteren Halteclips am Modul vollständig heraus.
- Richten Sie das Modul am Kommunikationsanschluss des Softstarters aus.
- Drücken Sie die Halteclips wieder hinein, um das Modul zu sichern.
DIP-Schalter und Konfiguration
Die Kommunikationseinstellungen werden über DIP-Schalter am Modul vorgenommen. Die Änderungen werden beim Einschalten des Softstarters wirksam. Konfigurierbare Parameter umfassen:
- Protokoll: Modbus RTU oder AP ASCII.
- Adresse: Einstellbar von 0 bis 31.
- Baudrate: 4800, 9600, 19200 oder 38400 bps.
- Parität: Keine, Ungerade, Gerade oder 10-Bit.
- Timeout: Aus, 10s, 60s oder 100s.
Anschluss und Verkabelung
Für eine zuverlässige Kommunikation ist eine korrekte RS-485 Verkabelung erforderlich:
- MCD 200: Eine Brücke muss zwischen den Klemmen A1-N2 am Softstarter installiert sein.
- MCD 500: Der Softstarter muss im "Auto On"-Modus sein; Brücken müssen an den Klemmen 17, 18 und 25, 18 installiert sein.
- Abschlusswiderstände: Bei langen Kabelwegen sollten Abschlusswiderstände (typischerweise 120 Ohm) zwischen den Datenleitungen an beiden Enden installiert werden.
LED-Statusanzeigen
Die Netzwerk-Status-LED zeigt den Verbindungszustand an:
- Aus: Keine Verbindung oder Softstarter nicht eingeschaltet.
- An: Kommunikation aktiv.
- Blinkend: Kommunikation inaktiv.
Fehlerbehebung
Das Modul unterstützt verschiedene Modbus-Funktionen (03, 06, 16). Bei Kommunikationsfehlern können Modbus-Fehlercodes (01-10) auftreten, die auf Probleme wie ungültige Funktionscodes, Adressfehler oder Datenbegrenzungsfehler hinweisen. Zudem können Trip-Codes (z.B. 1 für "Excess start time", 2 für "Motor overload") über das Modul ausgelesen werden, um den Status des Softstarters zu überwachen.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Kommunikation inaktiv (LED blinkt)
Überprüfen Sie die RS-485 Verkabelung und die DIP-Schalter-Einstellungen. Stellen Sie sicher, dass der Softstarter eingeschaltet ist.
Modbus Fehlercode 05 (Data boundary fault)
Vermeiden Sie Datenübertragungen über die Datengrenze hinweg oder reduzieren Sie die Datengröße auf unter 125.
Softstarter reagiert nicht auf Befehle
Stellen Sie sicher, dass beim MCD 500 der Parameter 3-2 'Comms in Remote' nicht auf 'Disable' gesetzt ist.
Vor der Verwendung
- Spannungsversorgung (Netz und Steuerung) vor Montage trennen.
- DIP-Schalter für Protokoll, Adresse und Baudrate korrekt einstellen.
- Bei langen Kabeln Abschlusswiderstände (120 Ohm) verwenden.
- Brücken an den korrekten Klemmen (A1-N2 für MCD 200; 17, 18, 25, 18 für MCD 500) anbringen.
- Kabelabschirmung an beiden Enden mit GND verbinden.
Abbildungen und Diagramme
- Die Installationsschritte zeigen das Herausziehen der Clips, das Einsetzen des Moduls und das Sichern durch Hineindrücken der Clips.
- Das Verkabelungsdiagramm zeigt die korrekte Pin-Belegung für MCD 200 und MCD 500.
Modellkompatibilität
- Kompatibel mit Danfoss MCD 200 und MCD 500 Softstartern.
- Nicht alle Funktionen werden von allen Softstarter-Modellen unterstützt.
