Bedienungsanleitung Banda Audioparts ELECTRA 10K Verstärker

Schnellstartanleitung und technisches Handbuch für den Banda Audioparts ELECTRA 10K Verstärker. Erfahren Sie mehr über Anschlüsse, LED-Statusanzeigen, Verkabelungsbeispiele und technische Spezifikationen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Informationen zur Installation und zum Betrieb des Banda Audioparts ELECTRA 10K Verstärkers. Lesen Sie diese Anleitung sorgfältig durch, um eine optimale Leistung zu gewährleisten und Schäden am Gerät zu vermeiden. Stellen Sie sicher, dass das Gerät an einem gut belüfteten Ort installiert wird.

Stromversorgung und Anschlüsse

Der Verstärker verfügt über eine Stromversorgungseinheit mit folgenden Anschlüssen:

Anschlüsse der Stromversorgungseinheit
Anschlüsse der Stromversorgungseinheit
  • GND: Anschluss an das Fahrzeugchassis (Masse).
  • 12VDC Input (+): Anschluss für das Remote-Signal (Antenne).
  • Positive Input 12VDC: Hauptstromversorgung.

Hinweis: Es muss zwingend eine externe Sicherung verwendet werden.

LED-Statusanzeigen

Das Frontpanel bietet folgende Statusanzeigen:

LED-Anzeigen am Frontpanel
LED-Anzeigen am Frontpanel
  • Blau (ON): Gerät ist eingeschaltet.
  • Rot (SHORT): Schutzmodus aktiv. Dies deutet auf einen Kurzschluss am Ausgang, Überhitzung oder Clipping (Ausgangsverzerrung) hin.
  • Gelb: Blinkt, wenn die Batteriespannung unter den spezifizierten Wert fällt.

Verkabelungsbeispiele

Der Verstärker ist für den Betrieb mit einer Last von 1 Ohm ausgelegt. Die Anleitung zeigt zwei Konfigurationen:

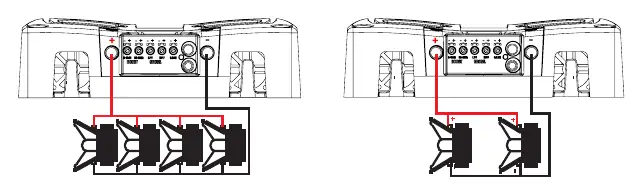

Verkabelungsbeispiele für 2 und 4 Lautsprecher
Verkabelungsbeispiele für 2 und 4 Lautsprecher
  • 4 Woofers oder Subwoofers: 4 Ohm Impedanz pro Lautsprecher, parallel geschaltet, ergibt 1 Ohm Gesamtimpedanz.
  • 2 Woofers oder Subwoofers: 2 Ohm Impedanz pro Lautsprecher, parallel geschaltet, ergibt 1 Ohm Gesamtimpedanz.

Technische Daten

Wichtige Spezifikationen des ELECTRA 10K:

Abmessungen des Verstärkers
Abmessungen des Verstärkers
  • Leistung: 10000Wrms bei 1 Ohm (12,6V).
  • Betriebsspannung: 9 - 15V.
  • Frequenzgang: 20Hz - 500Hz.
  • Empfohlene Sicherung: 600A.
  • Mindestquerschnitt Stromkabel: 70mm².

Fehlerbehebung

Bei Problemen prüfen Sie bitte folgende Punkte:

  • Überhitzung: Wenn die blaue und rote LED leuchten, ist das Gerät überhitzt. Sorgen Sie für bessere Belüftung.
  • Kurzschluss: Wenn die rote LED blinkt und kein Ton ausgegeben wird, prüfen Sie die Lautsprecherkabel auf Kurzschlüsse und die Impedanz der Lautsprecher.
  • Spannungsabfall: Wenn die gelbe LED blinkt, prüfen Sie die Batteriespannung und die Stromkabelverbindungen auf festen Sitz.

Praktische Hilfe

Typische Probleme

Blaue und rote LED leuchten dauerhaft

Der Verstärker hat das Temperaturlimit erreicht. Sorgen Sie für eine bessere Belüftung und stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind.

Blaue LED an, rote LED blinkt, kein Ton

Kurzschluss am Ausgang oder Impedanz der Lautsprecher zu niedrig. Prüfen Sie die Lautsprecherverkabelung und stellen Sie sicher, dass die Gesamtimpedanz nicht unter 1 Ohm liegt.

Gelbe LED blinkt

Eingangsspannung unter 9V. Prüfen Sie den Ladezustand der Batterie und die Stromkabelverbindungen auf Spannungsabfälle.

Blaue LED an, rote LED blinkt im Takt der Musik

Clipping-Anzeige. Die Ausgangsverzerrung übersteigt 5%. Dies kann zu Überhitzung der Schwingspulen führen.

Vor der Verwendung

  • Verwenden Sie eine externe Sicherung (empfohlen 600A).
  • Verwenden Sie Stromkabel mit einem Querschnitt von mindestens 70mm².
  • Stellen Sie sicher, dass die Gesamtimpedanz der angeschlossenen Lautsprecher 1 Ohm beträgt.
  • Installieren Sie das Gerät an einem gut belüfteten Ort.
  • Prüfen Sie alle Anschlüsse auf festen Sitz, um Spannungsabfälle zu vermeiden.

Technische Daten in der Praxis

10000Wrms @ 1 ohm
Maximale Ausgangsleistung bei einer Last von 1 Ohm.

Abbildungen und Diagramme

  • Das Anschlussdiagramm zeigt die korrekte Parallelschaltung von 2 oder 4 Subwoofern, um die erforderliche 1 Ohm Last zu erreichen.

Modellkompatibilität

  • Der Verstärker ist für eine Nennimpedanz von 1 Ohm ausgelegt.
  • Nicht für Lautsprecherkonfigurationen unter 1 Ohm geeignet.
