Bedienungsanleitung für JBL Club 64CTP 6-1/2 Zoll Komponentensystem
Schnellstartanleitung und Installationshandbuch für das JBL Club 64CTP 6-1/2 Zoll Komponentensystem. Erfahren Sie, wie Sie die Lautsprecher und Hochtöner korrekt montieren, verkabeln und die technischen Spezifikationen verstehen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installationsanweisungen und technischen Spezifikationen für das JBL Club 64CTP 6-1/2 Zoll Komponentensystem. Es ist für die fachgerechte Montage in Fahrzeugen konzipiert. Achten Sie bei der Installation besonders auf die korrekte Polarität der Verkabelung und die sichere Befestigung der Komponenten.
Lieferumfang und Komponenten
Das System besteht aus verschiedenen Komponenten, die für die Installation benötigt werden. Überprüfen Sie vor Beginn der Montage, ob alle Teile gemäß der Explosionszeichnung vorhanden sind. Dazu gehören die Lautsprecher (Woofer), Hochtöner, Frequenzweichen, Montagehalterungen, Schrauben und Kleinteile.
Installation der Lautsprecher
Die Installation der Woofer erfolgt in der Regel in den dafür vorgesehenen Tür- oder Seitenverkleidungen des Fahrzeugs. Verwenden Sie die mitgelieferten Halterungen und Schrauben, um den Lautsprecher sicher zu fixieren. Achten Sie darauf, dass der Lautsprecher bündig abschließt und keine Kabel eingeklemmt werden.
Installation der Hochtöner

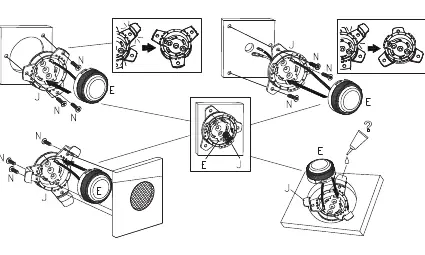

Die Hochtöner bieten verschiedene Montageoptionen, darunter die bündige Montage oder die Verwendung der mitgelieferten Gehäuse (Pods). Bei der Montage in den Pods können die Hochtöner ausgerichtet werden, um das Klangbild zu optimieren. Stellen Sie sicher, dass die Kabel durch die vorgesehenen Öffnungen geführt werden und die Verbindungen fest sitzen.
Verkabelung
Die Verkabelung erfolgt über die mitgelieferten Frequenzweichen. Verbinden Sie den Verstärkerausgang mit dem Eingang der Frequenzweiche. Von der Frequenzweiche führen separate Kabel zum Woofer und zum Hochtöner. Achten Sie strikt auf die Polarität (+ und -), um Phasenfehler zu vermeiden.
Technische Daten
Das System ist für eine Nennimpedanz von 3,0 Ohm ausgelegt. Die Belastbarkeit beträgt 70W RMS und 210W in der Spitze. Der Frequenzbereich liegt zwischen 55Hz und 20kHz bei einer Empfindlichkeit von 92dB.
Herstellerinformationen
HARMAN International Industries
Praktische Hilfe
Typische Probleme
Phasenfehler bei der Wiedergabe
Überprüfen Sie, ob die Plus- (+) und Minus- (-) Anschlüsse an allen Lautsprechern und der Frequenzweiche korrekt verbunden sind.
Hochtöner passt nicht in die Öffnung
Verwenden Sie die verschiedenen mitgelieferten Montageadapter und Gehäuse, um die passende Einbauvariante für Ihr Fahrzeug zu wählen.
Vor der Verwendung
- Überprüfen Sie die Einbautiefe am Montageort.
- Stellen Sie sicher, dass die Impedanz von 3,0 Ohm mit Ihrem Verstärker kompatibel ist.
- Prüfen Sie, ob alle benötigten Kleinteile aus der Teileliste vorhanden sind.
- Stellen Sie sicher, dass die Verkabelung nicht durch bewegliche Teile im Fahrzeug beschädigt werden kann.
Technische Daten in der Praxis
- Power Handling (70W RMS / 210W Peak)
- Die Dauerbelastbarkeit (RMS) und die kurzzeitige Spitzenbelastbarkeit des Lautsprechers.
- Nominal Impedance (3.0 ohms)
- Der elektrische Widerstand des Lautsprechers; wichtig für die korrekte Abstimmung mit dem Verstärker.
- Sensitivity (92dB)
- Der Wirkungsgrad des Lautsprechers; gibt an, wie laut der Lautsprecher bei einer bestimmten Eingangsleistung spielt.
Abbildungen und Diagramme
- Seite 1 zeigt das grundlegende Verkabelungsschema zwischen Verstärker, Frequenzweiche, Woofer und Hochtöner.
- Seite 2 bietet eine Übersicht aller im Lieferumfang enthaltenen Teile (A-Z).
- Seite 3-5 zeigen detaillierte Montageschritte für Woofer und verschiedene Hochtöner-Einbauvarianten.
Modellkompatibilität
- Das System ist ein 6-1/2 Zoll (160mm) Komponentensystem.
- Die Impedanz von 3,0 Ohm muss vom verwendeten Verstärker unterstützt werden.
