Installationsanleitung für Generic X5 Autoradio
Schnellstartanleitung für das Generic X5 Autoradio. Erfahren Sie, wie Sie Kabel, Rückfahrkamera, Mikrofon, Subwoofer und DVR anschließen sowie das Gerät zurücksetzen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Dieses Dokument enthält Anweisungen zur Verkabelung und Einrichtung des Generic X5 Autoradios. Es deckt den Anschluss von Stromkabeln, Kameras, Zubehör und die Konfiguration der Werkseinstellungen ab. Bitte stellen Sie vor der Installation sicher, ob Ihr Fahrzeug eine Canbus-Box benötigt.
Verkabelung und Anschlüsse
Die Verkabelung unterscheidet sich je nach Fahrzeugtyp und der Notwendigkeit einer Canbus-Box.

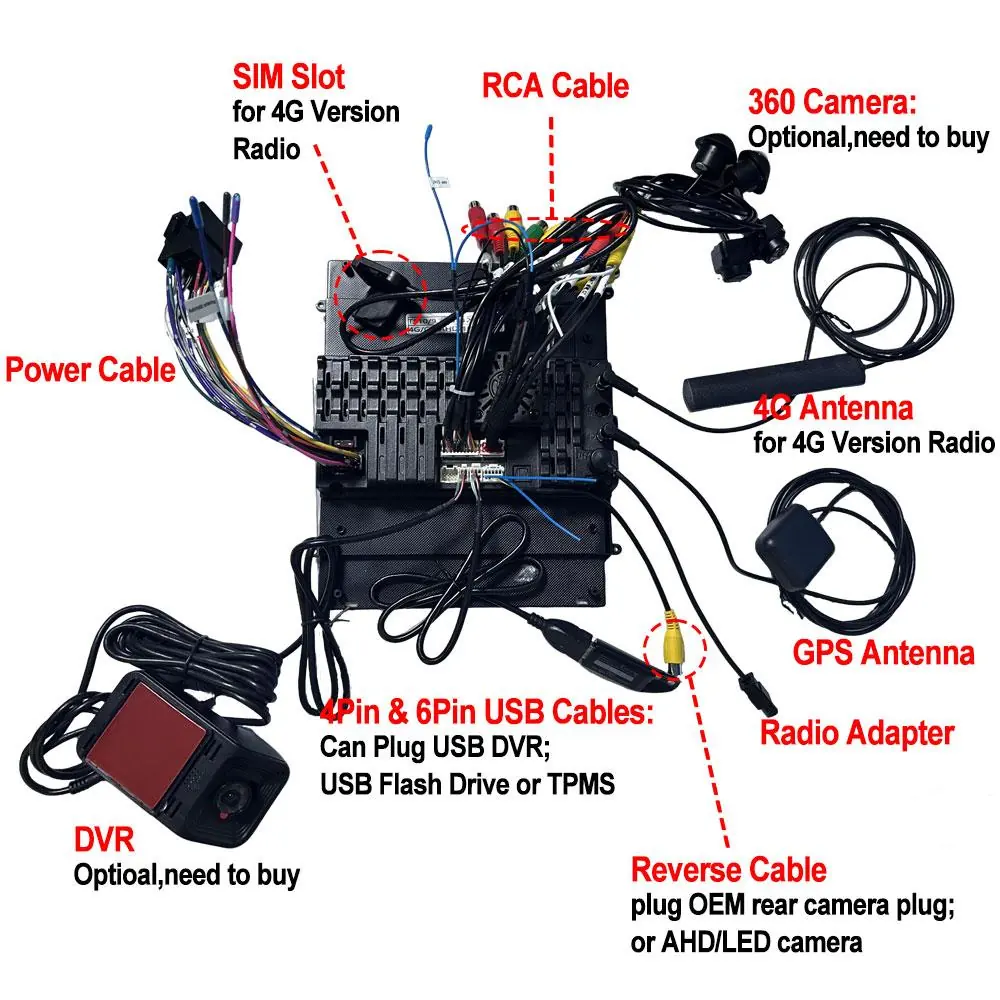

Anschluss ohne Canbus-Box
Verbinden Sie das Stromkabel direkt mit dem Fahrzeugkabelbaum. Achten Sie darauf, dass alle Stecker fest sitzen.

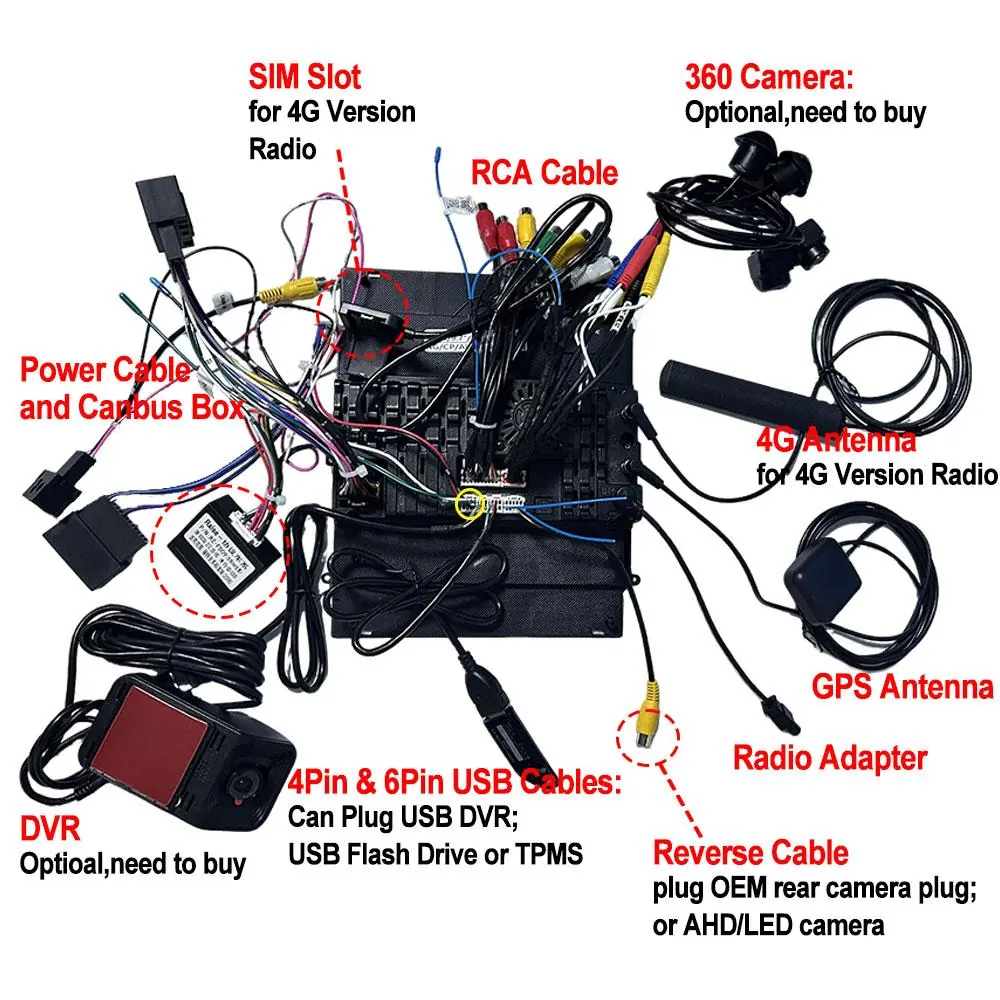

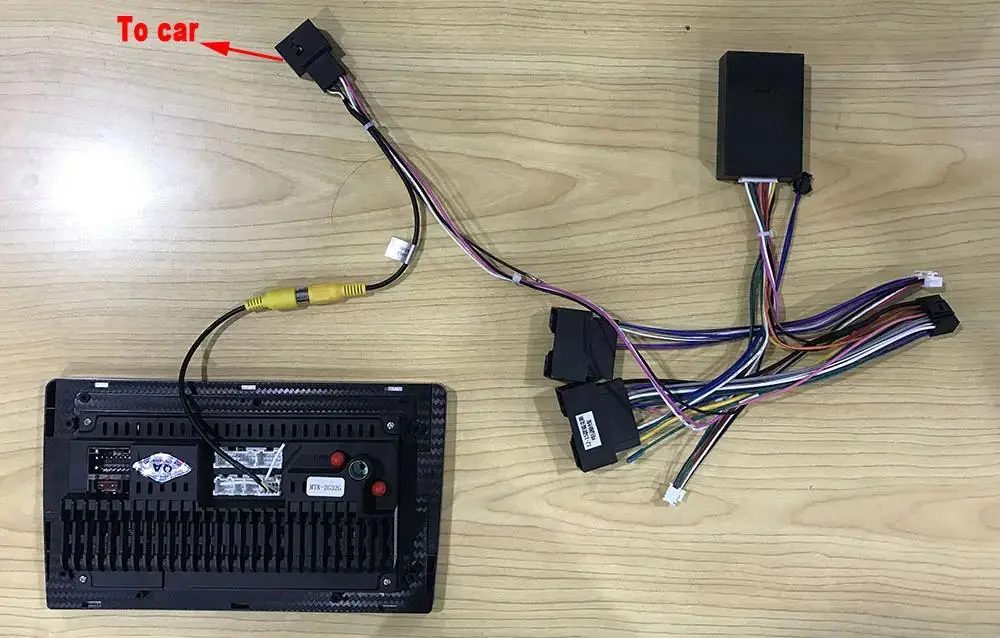

Anschluss mit Canbus-Box
Schließen Sie die Canbus-Box zwischen den Fahrzeugkabelbaum und das Autoradio an, um die Kommunikation mit der Fahrzeugelektronik zu ermöglichen.

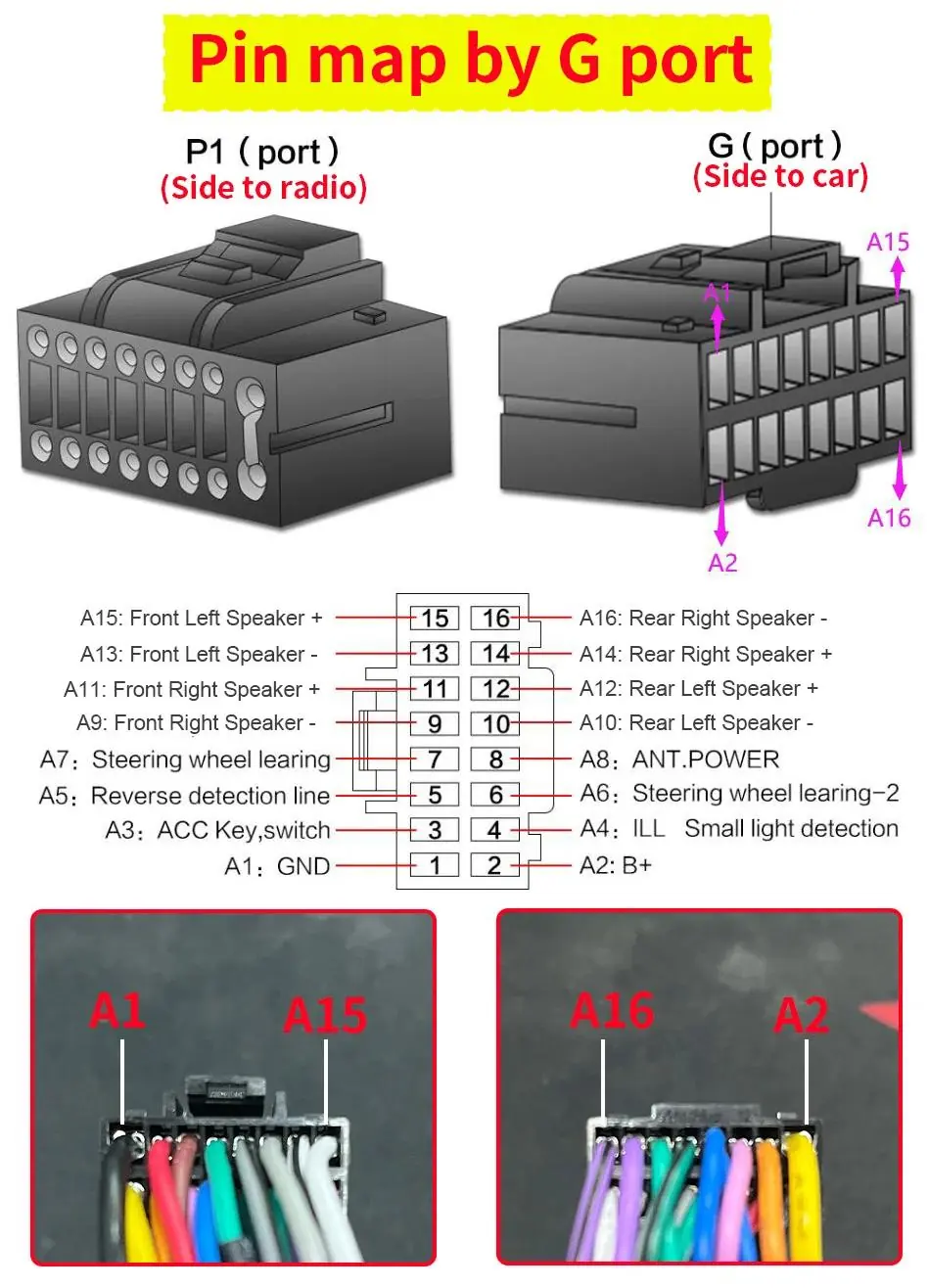

Pin-Belegung (G-Port)
Die Pin-Belegung am G-Port (Fahrzeugseite) ist wie folgt definiert:
- A1 (GND): Masse
- A2 (B+): Dauerplus
- A3 (ACC): Zündungsplus
- A4 (ILL): Beleuchtungserkennung
- A5 (Reverse): Rückwärtsgang-Erkennung
- A6/A7: Lenkradfernbedienung
- A8: Antennenstrom
- A9-A16: Lautsprecheranschlüsse (Vorne/Hinten, Links/Rechts)
Anschluss von Zubehör

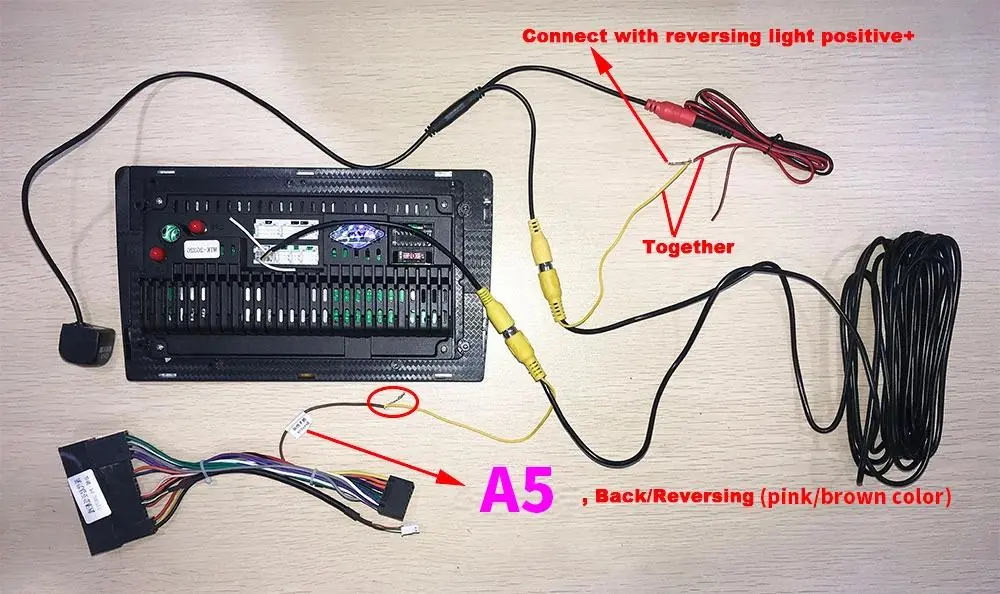

AHD-Rückfahrkamera
Verbinden Sie das gelbe RCA-Kabel der Kamera mit dem entsprechenden Eingang am Radio. Das A5-Kabel (Back/Reversing) muss mit dem Pluspol des Rückfahrlichts verbunden werden, damit das Radio beim Einlegen des Rückwärtsgangs automatisch auf das Kamerabild umschaltet.

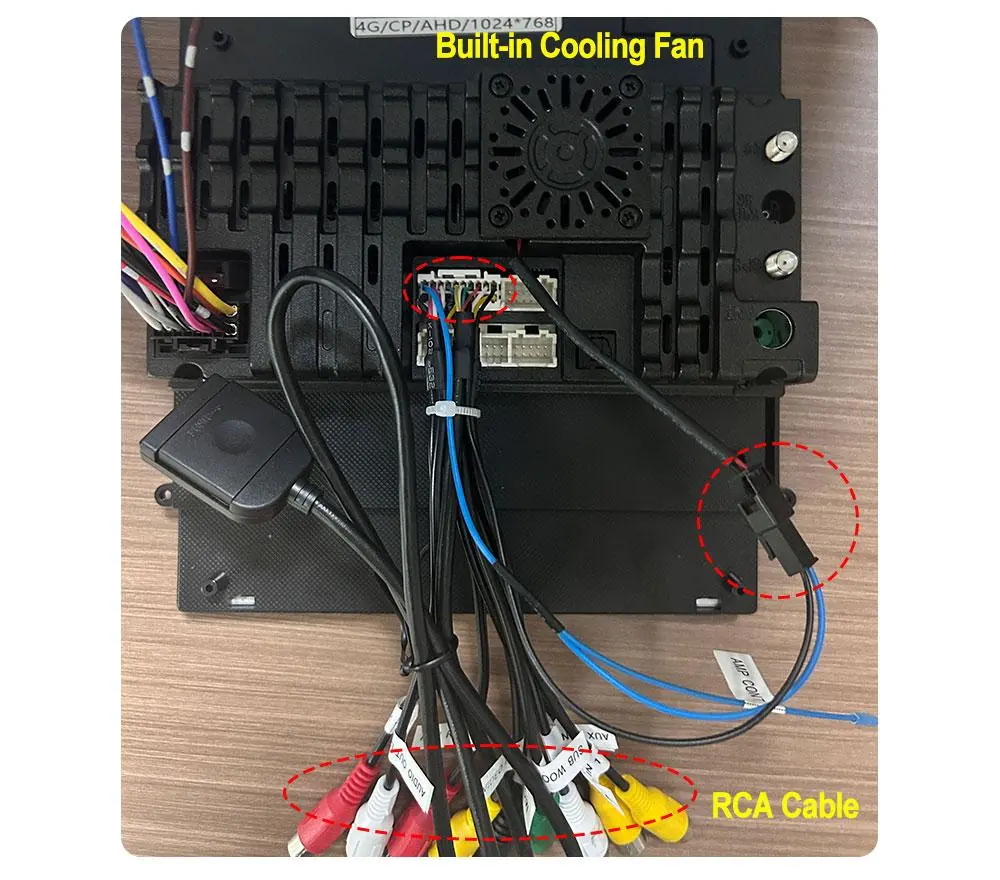

Interner Lüfter
Der interne Lüfter wird über den entsprechenden Stecker am RCA-Kabelbaum mit dem Radio verbunden.
Externes Mikrofon
Schließen Sie das externe Mikrofon an den mit "MIC" gekennzeichneten Anschluss am RCA-Kabelbaum an.
Subwoofer
Verbinden Sie den Subwoofer mit dem "SUB WOOFER"-Anschluss am RCA-Kabelbaum.
USB-DVR
Schließen Sie den DVR an das 6-Pin USB-Kabel an. Installieren Sie anschließend die "Fvdvr"-App über den Dateimanager des Radios.
Werkseinstellungen zurücksetzen
Um das Gerät auf die Werkseinstellungen zurückzusetzen, navigieren Sie zu: Setting -> System -> Reset factory. Geben Sie bei Aufforderung das Passwort 7890 ein.
Praktische Hilfe
Typische Probleme
Rückfahrkamera zeigt kein Bild
Überprüfen Sie, ob das A5-Kabel (Back/Reversing) korrekt mit dem Pluspol des Rückfahrlichts verbunden ist.
DVR wird nicht erkannt
Stellen Sie sicher, dass der DVR am 6-Pin USB-Kabel angeschlossen ist und die Fvdvr-App installiert wurde.
Vor der Verwendung
- Identifizieren Sie, ob Ihr Fahrzeug eine Canbus-Box benötigt.
- Prüfen Sie die Pin-Belegung des G-Ports vor dem Anschluss.
- Stellen Sie sicher, dass alle Kabel fest sitzen.
- Prüfen Sie, ob Zubehör wie 360-Kamera oder DVR vorhanden ist.
Technische Daten in der Praxis
- A5 (Back/Reversing)
- Kabel zur Erkennung des Rückwärtsgangs, muss mit dem Rückfahrlicht verbunden werden.
Abbildungen und Diagramme
- Die Pin-Belegung zeigt die Zuordnung der Pins 1-16 am G-Port für Strom, Lautsprecher und Steuerung.
Modellkompatibilität
- 360-Kamera und DVR sind optionales Zubehör und müssen separat erworben werden.
