Bedienungsanleitung für JBL BassPro SL2 Aktiv-Subwoofer

Wichtige Informationen aus der Anleitung

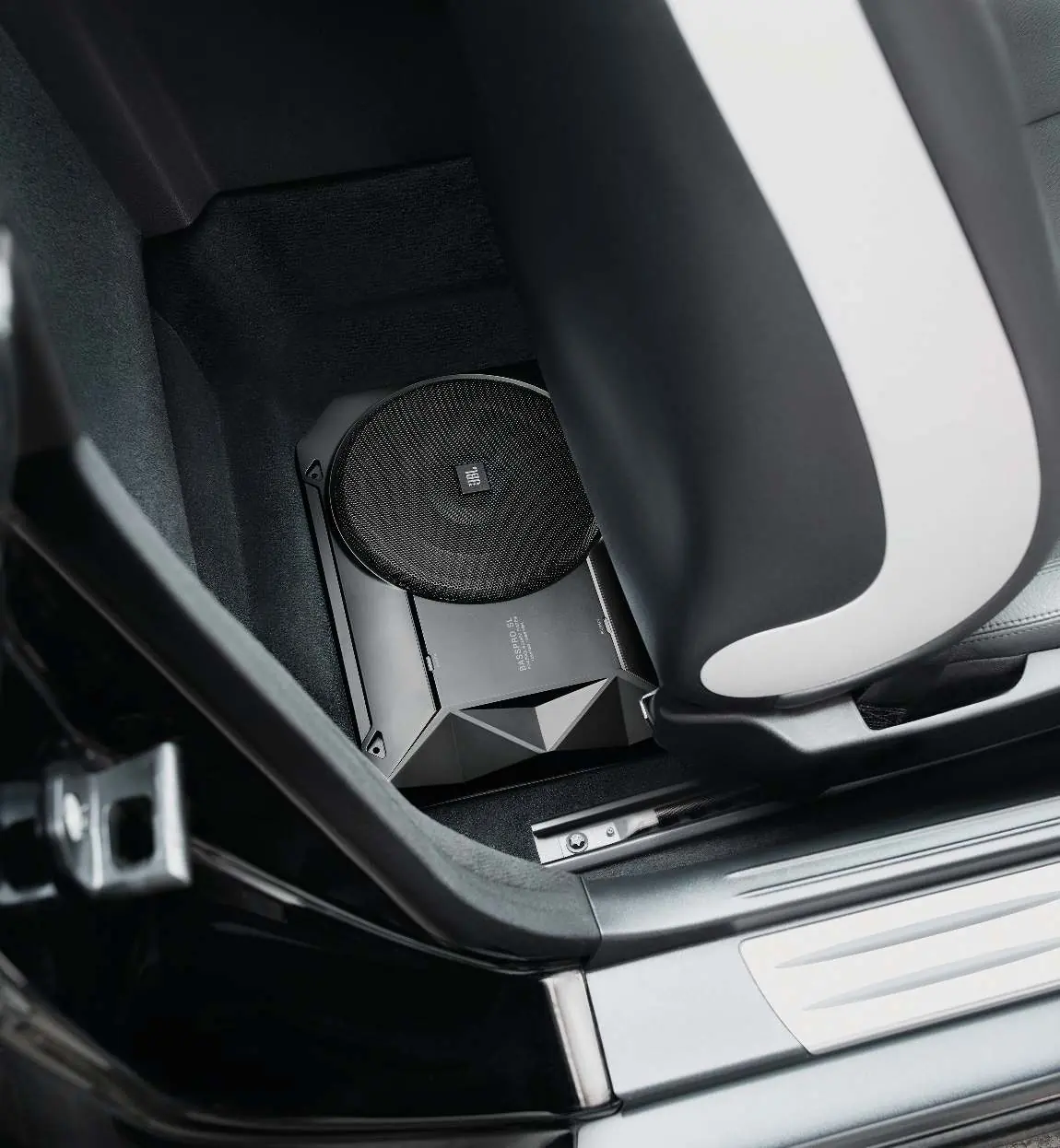

Der JBL BassPro SL2 ist ein kompakter, aktiver 8-Zoll-Subwoofer, der speziell für die Installation unter dem Fahrzeugsitz oder im Kofferraum entwickelt wurde. Die Installation sollte idealerweise von einem qualifizierten Fachmann durchgeführt werden, um eine optimale Leistung und Sicherheit zu gewährleisten.

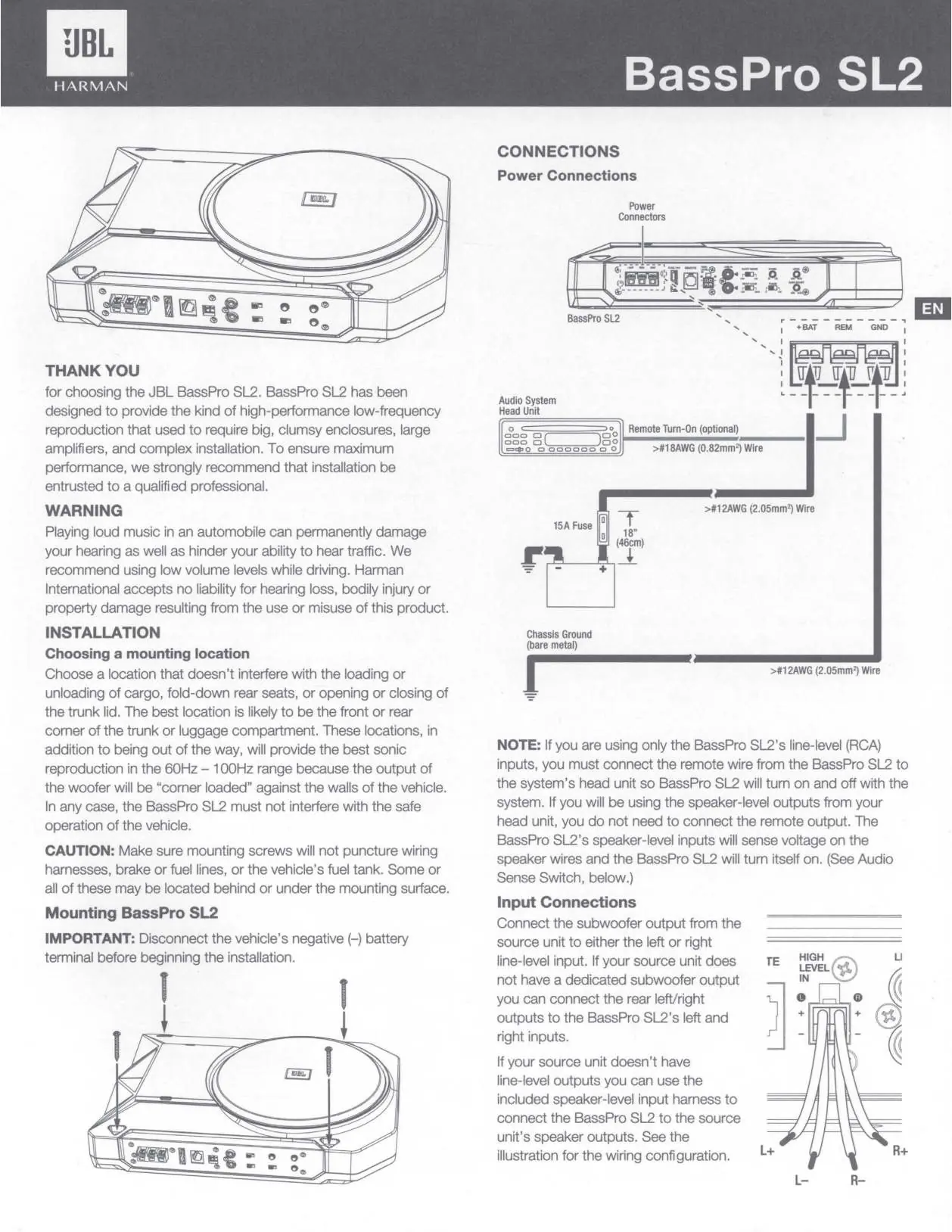

Installation und Anschluss

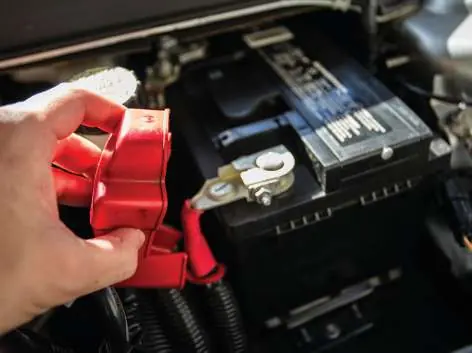

Vor Beginn der Installation muss zwingend der Minuspol der Fahrzeugbatterie abgeklemmt werden. Wählen Sie einen Montageort, der die Beladung des Fahrzeugs nicht behindert und sicherstellt, dass der Subwoofer nicht die Fahrzeugsicherheit beeinträchtigt.

Stromanschlüsse

• +BAT: Verbinden Sie diesen Anschluss mit dem Pluspol der Fahrzeugbatterie.
• REM: Verbinden Sie diesen Anschluss mit dem Remote-Ausgang des Autoradios, damit sich der Subwoofer mit dem System ein- und ausschaltet.
• GND: Verbinden Sie diesen Anschluss mit einem soliden Massepunkt am Fahrzeugchassis (blankes Metall).

Audio-Eingänge

Der Subwoofer bietet zwei Anschlussmöglichkeiten:

• Line-Level (RCA): Anschluss über Cinch-Kabel vom Radio. Wenn Sie nur diese Eingänge nutzen, ist eine Remote-Verbindung erforderlich.
• High-Level (Lautsprecher): Anschluss über die Lautsprecherausgänge des Radios. Bei dieser Methode erkennt der Subwoofer das Signal automatisch (Audio Sense), eine Remote-Verbindung ist optional.

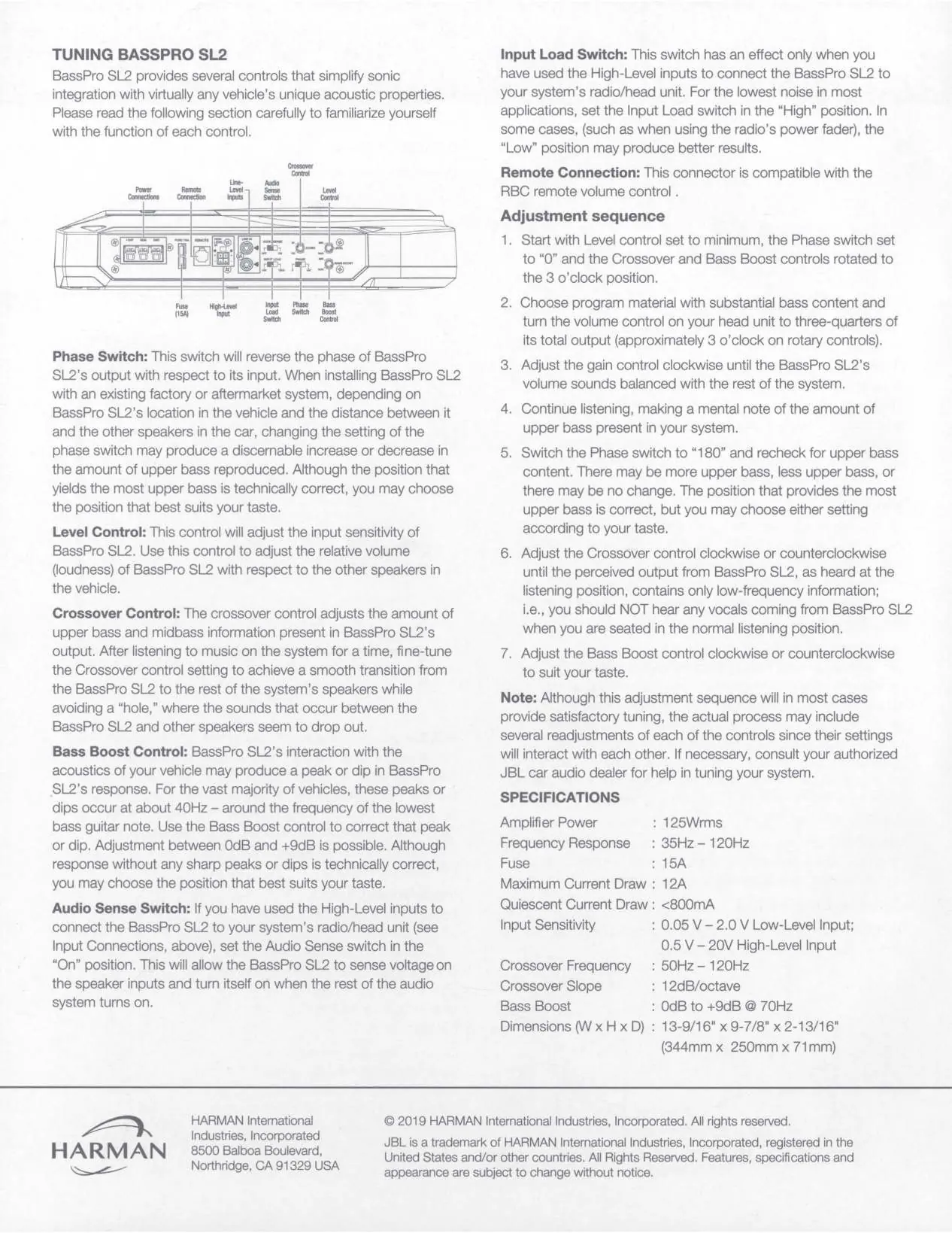

Einstellen des Subwoofers

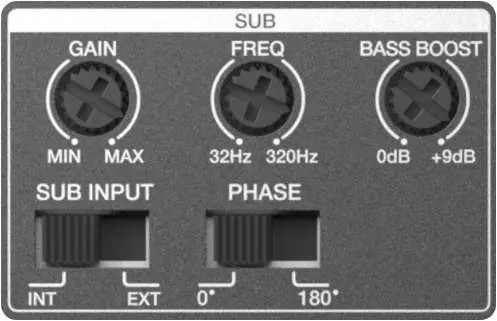

Der BassPro SL2 verfügt über verschiedene Regler zur Klanganpassung:

• Level Control: Regelt die Eingangsempfindlichkeit und damit die Lautstärke des Subwoofers.
• Crossover Control: Stellt die Übergangsfrequenz ein (50Hz - 120Hz), um den Subwoofer nahtlos an die anderen Lautsprecher anzupassen.
• Bass Boost: Korrigiert Spitzen oder Einbrüche im Frequenzgang (0dB bis +9dB bei 70Hz).
• Phase Switch: Ändert die Phase des Ausgangssignals (0° oder 180°), um die Basswiedergabe im Fahrzeug zu optimieren.
• Audio Sense Switch: Aktiviert die automatische Einschaltfunktion bei High-Level-Anschluss.
• Input Load Switch: Optimiert die Signalqualität bei High-Level-Anschluss (High/Low).

Einstellungssequenz

1. Stellen Sie Level auf Minimum, Phase auf 0° und Crossover/Bass Boost auf die 3-Uhr-Position.
2. Spielen Sie Musik mit viel Bass und drehen Sie die Lautstärke am Radio auf ca. 75%.
3. Erhöhen Sie den Level-Regler, bis der Bass ausgewogen klingt.
4. Testen Sie die Phasen-Einstellung (0° vs 180°) und wählen Sie die Position mit dem kräftigeren Bass.
5. Justieren Sie Crossover und Bass Boost nach persönlichem Geschmack.

Technische Daten

• Verstärkerleistung: 125W RMS
• Frequenzgang: 35Hz - 120Hz
• Sicherung: 15A
• Maximale Stromaufnahme: 12A
• Eingangsempfindlichkeit: 0,05V - 2,0V (Low-Level); 0,5V - 20V (High-Level)
• Abmessungen: 344mm x 250mm x 71mm
