Bedienungsanleitung für JBL Arena X Component System
Erfahren Sie alles über die Installation und Konfiguration des JBL Arena X 3-Wege-Komponentensystems. Detaillierte Anleitungen zur Verkabelung, Montage der Lautsprecher und Sicherheitshinweise für Beryllium-Hochtöner.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

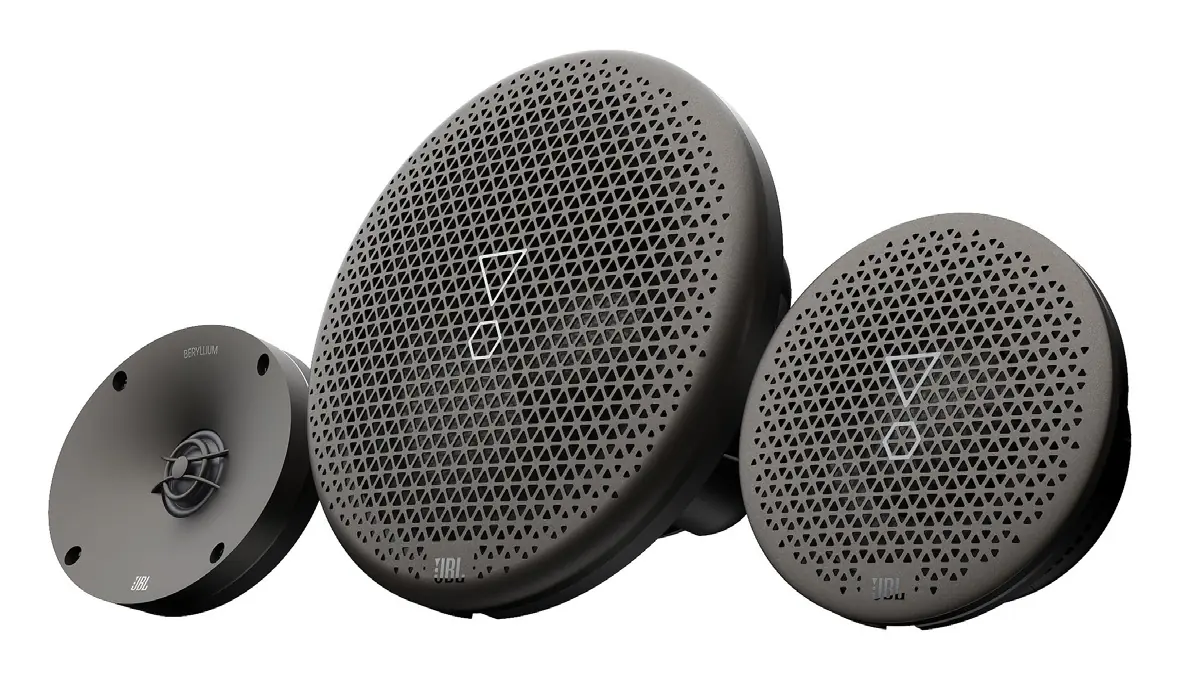

Das JBL Arena X ist ein 3-Wege-Komponentensystem, das für den Einsatz in aktiven DSP-Systemen konzipiert wurde. Aufgrund der Komplexität und der erforderlichen Präzision wird dringend empfohlen, die Installation von einem qualifizierten Fachmann durchführen zu lassen. Das System zeichnet sich durch Beryllium-Hochtöner, Carbonfaser-Mitteltöner und -Tieftöner sowie magnetische Gitter aus.
Lieferumfang
- 1 Paar Tieftöner
- 1 Paar Hochtöner
- 1 Paar Mitteltöner
- Montagezubehör: Gitter, Dekorationsringe, Befestigungsringe für Hochtöner, Metallplattenhalterungen, Dichtungen und Schrauben
Installation der Komponenten
Hochtöner: Wählen Sie einen Einbauort hoch an der Türverkleidung oder A-Säule für optimale Klangbühne. Nutzen Sie die beiliegenden ovalen Ringe oder Metallplatten für die Montage.

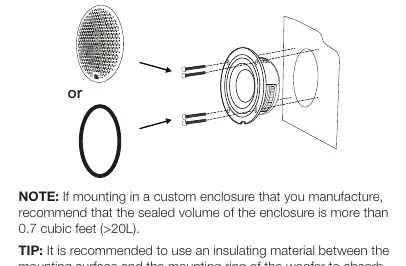

Mitteltöner: Platzieren Sie den Treiber gegen die Montagefläche und sichern Sie ihn mit den mitgelieferten Schrauben. Achten Sie darauf, die Schrauben nicht zu fest anzuziehen, um Schäden zu vermeiden. Stellen Sie sicher, dass der Magnetüberstand Fenster- oder Türverriegelungsmechanismen nicht behindert.
Tieftöner: Typischerweise in den Türen montiert. Eine höhere Montageposition hebt die Klangbühne an, während eine tiefere Position die Basswiedergabe verbessern kann. Auch hier ist auf den Magnetüberstand zu achten.
Verkabelung und Stromversorgung
Für den Betrieb ist ein digitaler Signalprozessor (DSP) und ein 6-Kanal-Verstärker (oder eine Kombination aus 4-Kanal und 2-Kanal) erforderlich. Jeder Treiber muss direkt an einen eigenen Verstärkerkanal angeschlossen werden. Wichtig: Schließen Sie aufgrund der niedrigen Impedanz keine Treiber parallel an denselben Verstärkerkanal an, da dies zu Überhitzung und Schäden führen kann.
Empfohlene Frequenzbereiche:
- Hochtöner: 1kHz – 40kHz
- Mitteltöner: 200Hz – 6kHz
- Tieftöner: 60Hz – 6kHz
Verwenden Sie für Hochtöner Kabel mit 16-14 Gauge und für Mittel-/Tieftöner 14-12 Gauge.
Sicherheitshinweise
- Beryllium-Handhabung: Berühren Sie die Beryllium-Kalotten der Hochtöner niemals mit den Fingern oder anderen Körperteilen.
- Setzen Sie die Beryllium-Hochtöner keinem offenen Feuer aus, um eine mögliche Vergiftung durch Einatmen zu vermeiden.
Technische Daten
- Belastbarkeit: 100Wrms (Tieftöner), 50Wrms (Mittel-/Hochtöner)
- Impedanz: 4 Ohm
- Frequenzgang: 20Hz – 40kHz
- Empfindlichkeit: 90dB (2.83V @1M)
Herstellerinformationen
JBL
Praktische Hilfe
Typische Probleme
Verzerrungen oder schlechter Klang
Überprüfen Sie die DSP-Einstellungen und stellen Sie sicher, dass jeder Treiber innerhalb seines empfohlenen Frequenzbereichs betrieben wird.
Überhitzung der Verstärker
Schließen Sie die Treiber nicht parallel an denselben Verstärkerkanal an. Jeder Treiber benötigt einen eigenen Kanal.
Beschädigung der Hochtöner
Berühren Sie die Beryllium-Kalotten nicht mit den Fingern. Vermeiden Sie Kontakt mit offenem Feuer.
Vor der Verwendung
- Stellen Sie sicher, dass ein DSP und ein 6-Kanal-Verstärker (oder 4+2) vorhanden sind.
- Prüfen Sie die Einbautiefe: Hochtöner (1,52 Zoll / 38,5 mm), Mitteltöner (1,47 Zoll / 37,5 mm), Tieftöner (2,83 Zoll / 72 mm).
- Stellen Sie sicher, dass die Magnete der Lautsprecher keine Fenster- oder Türverriegelungsmechanismen blockieren.
- Verwenden Sie geeignete Kabelquerschnitte (16-14 Gauge für Hochtöner, 14-12 Gauge für Mittel-/Tieftöner).
- Prüfen Sie, ob die Einbauorte für die Lautsprecher ausreichend Platz bieten.
Technische Daten in der Praxis
- Frequenzgang
- Der Bereich, den das System wiedergeben kann (20Hz – 40kHz).
- Belastbarkeit
- 100Wrms für Tieftöner, 50Wrms für Mittel-/Hochtöner; gibt die Dauerbelastbarkeit an.
Modellkompatibilität
- Erfordert ein aktives DSP-System für den Betrieb.
- Nicht für den direkten Anschluss ohne Frequenzweiche/DSP geeignet.
