Bedienungsanleitung für AKO-16524A Temperaturregler

Schnellstartanleitung und Benutzerhandbuch für den AKO-16524A Temperaturregler. Erfahren Sie mehr über Installation, Konfiguration, Fehlerbehebung und technische Daten.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der AKO-16524A ist ein fortschrittlicher Temperaturregler für Kühlräume. Die Konfiguration erfolgt über einen Assistenten beim ersten Einschalten, bei dem der Anlagentyp (InI) ausgewählt wird. S. 1, 6

Wichtigste Schritte

  • Erstkonfiguration durchführen S. 6
  • Manuelle Kalibrierung starten S. 10

Erste Inbetriebnahme

  • Beim ersten Einschalten startet das Gerät im Assistenten-Modus (InI). Wählen Sie den Anlagentyp und bestätigen Sie mit SET. S. 6

Probleme und Lösungen

Sondenfehler (E1/E2/E3)

Zustand und Verkabelung der Sonde prüfen.

S. 8, 18

Fehlercodes

Code Bedeutung Maßnahme Seiten
E1/E2/E3 Sondenfehler Verkabelung prüfen S. 8, 18
E12 Kalibrierung fehlgeschlagen (Instabilität) Tür geschlossen halten S. 9, 18

Wartung und Reset

  • Reinigung mit weichem Tuch, Wasser und Seife. Keine Scheuermittel verwenden. S. 2, 19

Technische Daten

Parameter Wert Hinweis Seiten
Stromversorgung 100 - 240 V~ 50/60 Hz Betriebsspannung S. 17, 34
Schutzart IP65 Schutz gegen Staub und Strahlwasser S. 17, 34

Wo es im PDF steht

  • Sicherheitshinweise S. 2, 19
  • Erstkonfiguration S. 6, 23
  • Technische Daten S. 17, 34
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installations- und Bedienungsanleitung für die Temperaturregler der Serie AKO-16524A, AKO-16525A und AKO-16525AN. Es enthält Anweisungen zur korrekten Installation der Sonden, zur Erstkonfiguration über den Assistenten, zur Fehlerbehebung sowie technische Spezifikationen. Bitte beachten Sie, dass das Modell AKO-16525AN über zusätzliche Konnektivitätsfunktionen (NBIoT) verfügt.

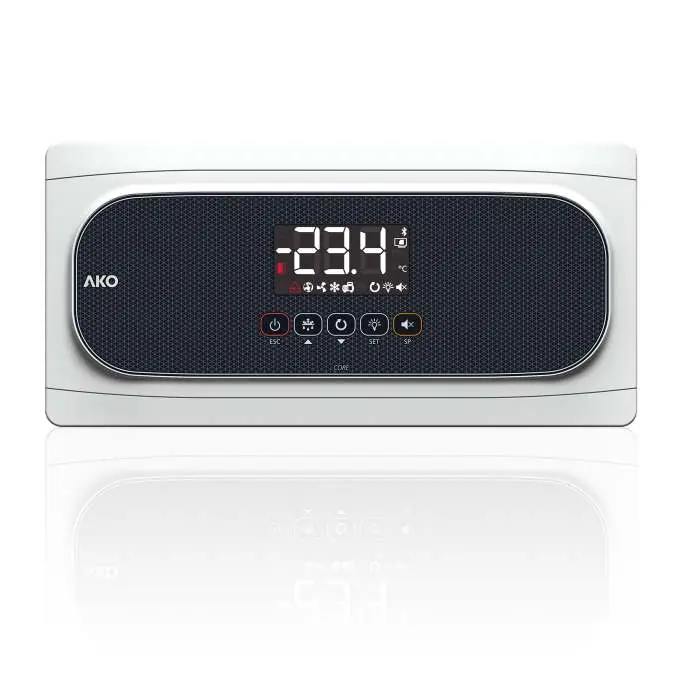

AKO-16524A Temperaturregler
AKO-16524A Temperaturregler

Sicherheitshinweise

  • Trennen Sie vor jeglichen Verkabelungsarbeiten immer die Stromversorgung.
  • Verwenden Sie nur die von AKO gelieferten NTC-Sonden.
  • Das Gerät muss an einem Ort installiert werden, der vor Vibrationen, Wasser und korrosiven Gasen geschützt ist.
  • Die IP65-Schutzart ist nur bei geschlossener Schutzabdeckung und korrekter Kabeleinführung (Rohr + Verschraubung) gewährleistet.
  • Das Gerät muss in einem Abstand von mindestens 20 cm zum menschlichen Körper installiert werden.
  • Das Modell AKO-16525AN darf niemals ohne die interne Antenne betrieben werden.

Installation der Sonden

Für eine optimale Leistung ist die korrekte Installation der Sonden entscheidend, da diese den Wärmetransferkoeffizienten des Verdampfers berechnen und den Beginn/das Ende der Abtauung steuern.

Installation der Sonden
Installation der Sonden
  • Umgebungssonde: An einem Ort platzieren, der nicht direkt dem kalten Luftstrom des Verdampfers ausgesetzt ist (vorzugsweise im Luftansaugbereich).
  • Verdampfersonde: So nah wie möglich am Kältemitteleintritt des Verdampfers (nahe dem Expansionsventil) im berippten Bereich anbringen.
  • Befestigung: Verwenden Sie die mitgelieferten Clips, um die Sonde sicher am Rohr zu befestigen. Biegen Sie die Lamellen der Sonde, um den Kontakt zu verbessern.

Erstkonfiguration (Assistent)

Beim ersten Einschalten startet das Gerät im Assistenten-Modus (Anzeige blinkt 'InI' mit '0').

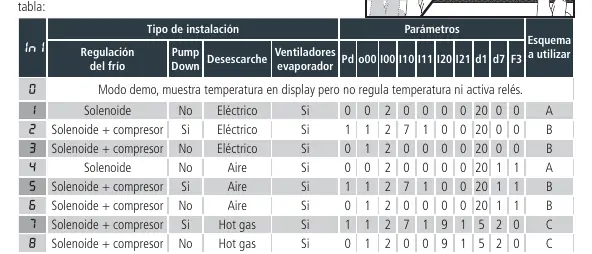

Konfigurationstabelle
Konfigurationstabelle
  1. Wählen Sie die passende Option basierend auf Ihrem Anlagentyp (siehe Tabelle im PDF).
  2. Drücken Sie SET, um die Auswahl zu bestätigen.
  3. Geben Sie den gewünschten Sollwert (Set Point) ein und bestätigen Sie mit SET.

Wenn der Assistent erneut gestartet werden muss, aktivieren Sie den Stand-by-Modus (Taste für 3 Sekunden drücken), warten Sie, bis die Regelung gestoppt ist, und drücken Sie nacheinander die Tasten Pfeil hoch, Pfeil runter und SET.

Bedienung und Tasten

  • Stand-by: 3 Sekunden drücken zum Aktivieren/Deaktivieren.
  • Abtauung: 3 Sekunden drücken zum Starten/Stoppen.
  • Licht: Kurz drücken zum Ein-/Ausschalten.
  • Programmierung: 3 Sekunden drücken für reduziertes Menü, 6 Sekunden für erweitertes Menü.
  • Set Point: 3 Sekunden drücken zum Einstellen.

Wartung und Reinigung

Reinigen Sie die Oberfläche des Geräts mit einem weichen Tuch, Wasser und Seife. Verwenden Sie keine scheuernden Reinigungsmittel, Benzin, Alkohol oder Lösungsmittel, da diese das Gerät beschädigen können.

Fehlerbehebung

Das Gerät zeigt Fehlercodes an, die abwechselnd mit der Temperatur oder dem 'CAL'-Status erscheinen. Häufige Fehler betreffen Sondenprobleme (E1/E2/E3) oder Instabilitäten im System (E12, E14, E15), die oft durch falsche Sondenpositionierung oder zu häufiges Öffnen der Tür verursacht werden.

Technische Daten

  • Stromversorgung: 100 - 240 V~ 50/60 Hz
  • Schutzart: IP65
  • Temperaturbereich Sonde: -50,0 ºC bis 99,9 ºC
  • Relais: Verschiedene SPDT/SPST-Relais mit bis zu 20 A
  • Abmessungen: 290 mm (B) x 141 mm (H) x 84,4 mm (T)

Herstellerinformationen

AKO Electromecánica S.A.

Markenprofil

Praktische Hilfe

Typische Probleme

E1/E2/E3 (Sondenfehler)

Überprüfen Sie den Zustand und die Verkabelung der betroffenen Sonde.

E12/E22 (Kalibrierungsfehler)

Vermeiden Sie das Öffnen der Kühlraumtür während der Kalibrierung. Überprüfen Sie die Hauptkomponenten des Kältekreislaufs.

E15/E25 (SELFDRIVE deaktiviert)

Überprüfen Sie die Hauptkomponenten des Kältekreislaufs und die Position der Sonde 2 oder 3. Starten Sie das Gerät neu.

E18 (Regelung in SELFDRIVE nicht möglich)

Überprüfen Sie, ob die Tür offen gelassen wurde oder ob sie zu häufig geöffnet wird.

Vor der Verwendung

  • Trennen Sie die Stromversorgung vor der Verkabelung.
  • Verwenden Sie nur die mitgelieferten NTC-Sonden.
  • Stellen Sie sicher, dass die Sonden nicht zusammen mit Stromkabeln verlegt werden.
  • Prüfen Sie, ob die IP65-Schutzart durch korrekte Kabeleinführungen gewährleistet ist.
  • Bei Modell AKO-16525AN: Stellen Sie sicher, dass die interne Antenne installiert ist.

Abbildungen und Diagramme

  • Die Konfigurationstabelle (Seite 6) zeigt die verschiedenen Installationsoptionen (InI) und die entsprechenden Parameterwerte.
  • Die Menüdiagramme (Seite 11, 12) zeigen den Zugriff auf das reduzierte und erweiterte Programmiermenü.

Modellkompatibilität

  • Nur NTC-Sonden von AKO verwenden.
  • Modell AKO-16525AN erfordert eine gültige Lizenz für NBIoT-Konnektivität.
  • Relais-Ausgänge müssen für die angegebenen Lasten (siehe technische Daten) ausgelegt sein.
