Bedienungsanleitung für Temperatur-Datenlogger AKO-15724/AKO-15725
Schnelle Hilfe und Bedienungsanleitung für den AKO-15724/AKO-15725 Temperatur-Datenlogger. Erfahren Sie mehr über Installation, Verkabelung, Parametereinstellungen und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der AKO-15724/15725 ist ein Temperatur-Datenlogger. Das Programmierungsmenü wird durch gleichzeitiges Drücken der Tasten N + Q für 10 Sekunden aufgerufen. S. 1, 2
Wichtigste Schritte
- Daten auf SD-Karte herunterladen S. 1
- Datum und Uhrzeit einstellen S. 2
Erste Inbetriebnahme
- Datum und Uhrzeit einstellen S. 2
Probleme und Lösungen
E01 / E02
Sonde defekt oder außerhalb des Bereichs.
S. 1
E13 / E14 / E15
SD-Karten Fehler (nicht erkannt, Schreibfehler, falsches Format).
S. 1Fehlercodes
| Code | Bedeutung | Maßnahme | Seiten |
|---|---|---|---|
| E01 | Sonde 1 Störung | Verkabelung prüfen | S. 1 |
| E15 | SD-Karten Formatfehler | Formatieren als FAT/FAT32 | S. 1 |
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Stromversorgung | 90-240 V~ 50/60Hz | Betriebsspannung | S. 1 |
| Schutzgrad | IP40 | Gehäuseschutz | S. 1 |
Wo es im PDF steht
- Warnungen, Installation, Technische Daten, Verkabelung, Tasten S. 1
- Datenstruktur, Alarmregister, Erstinbetriebnahme, Programmierung, Parameterliste S. 2
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Der AKO-15724/AKO-15725 ist ein Temperatur-Datenlogger, der für die Überwachung und Aufzeichnung von Temperaturdaten konzipiert ist. Das Gerät muss an einem Ort installiert werden, der frei von Vibrationen, Wasser und ätzenden Gasen ist. Die Umgebungstemperatur darf die in den technischen Daten angegebenen Grenzwerte nicht überschreiten.
Installation und Verkabelung
Vor Beginn der Verkabelung muss die Stromversorgung unterbrochen werden. Der Stromversorgungskreis benötigt einen Trennschalter (mind. 2 A, 230 V) in der Nähe des Geräts. Verwenden Sie für die NTC-Sonde abgeschirmte Kabel, um Störungen zu vermeiden. Die Sonde darf niemals zusammen mit Leistungs- oder Versorgungskabeln verlegt werden.
Bedienung und Tastenfunktionen
Das Gerät verfügt über mehrere Tasten zur Steuerung:
- Taste N: Anzeige des max. Wertes der letzten 24h; Navigation im Menü.
- Taste Q: Anzeige des min. Wertes der letzten 24h; Navigation im Menü.
- Taste O: Download der Daten des laufenden Speichervorgangs auf die SD-Karte.
- Taste P: Download aller registrierten Daten auf die SD-Karte; Verlassen des Menüs.
- Taste SET: Bestätigung von Eingaben; Stummschaltung des Alarms; Download des letzten Speichervorgangs.
Erstinbetriebnahme
Bei der Erstinbetriebnahme müssen Datum und Uhrzeit manuell eingestellt werden. Dies erfolgt über das Programmierungsmenü.
Programmierungsmenü und Parameter

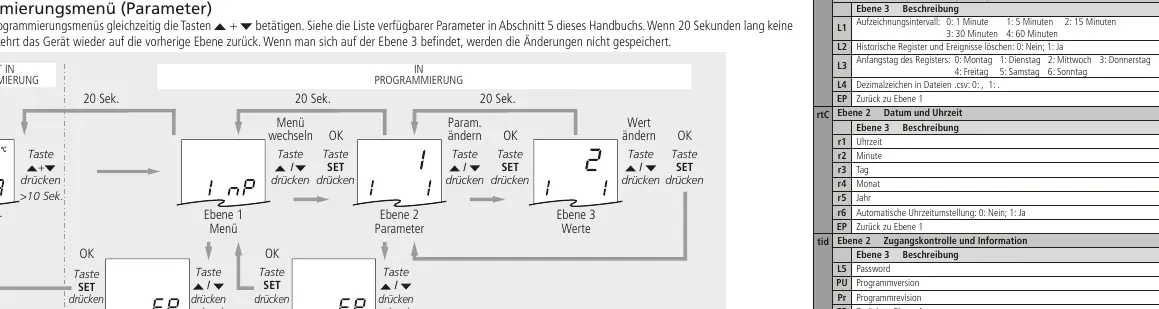

Um das Programmierungsmenü aufzurufen, drücken Sie gleichzeitig die Tasten N + Q für 10 Sekunden. Wenn 20 Sekunden lang keine Taste betätigt wird, kehrt das Gerät zur vorherigen Ebene zurück, ohne Änderungen zu speichern. Parameter sind in Ebenen unterteilt (Eingänge, Alarme, Konfiguration, Registriergerät, Datum/Uhrzeit, Zugangskontrolle).
Datenverwaltung und SD-Karte
Die Daten werden im internen Speicher in Registerblöcken gespeichert und können auf eine SD-Karte (FAT/FAT32) exportiert werden. Die Daten werden im .csv-Format gespeichert. Wichtig: Entfernen Sie die SD-Karte erst, wenn die Anzeige für die SD-Karten-Kommunikation erloschen ist.
Fehlerbehebung
Das Gerät zeigt verschiedene Meldungen bei Störungen an, wie z.B. E01/E02 für Sondenfehler oder E13-E16 für Probleme mit der SD-Karte. Überprüfen Sie bei Fehlern zuerst die Verkabelung der Sonden oder das Format der SD-Karte.
Herstellerinformationen
AKO Electromecánica S.A.
Praktische Hilfe
Typische Probleme
E01 / E02 (Sondenfehler)
Sonde 1 oder 2 hat eine Störung (offener oder gekreuzter Schaltkreis oder außerhalb des Bereichs). Verkabelung prüfen.
E13 (SD-Karte nicht erkannt)
Prüfen, ob die SD-Karte korrekt eingesteckt ist.
E15 (Formatfehler)
Die SD-Karte muss im Format FAT oder FAT32 formatiert sein.
E16 (Schreibschutz)
Die SD-Karte ist schreibgeschützt. Schreibschutzschalter an der Karte deaktivieren.
Vor der Verwendung
- Stromversorgung (90-240 V~ 50/60Hz) sicherstellen.
- Sonden korrekt gemäß Schaltplan anschließen (abgeschirmtes Kabel für NTC verwenden).
- SD-Karte mit FAT oder FAT32 Format bereithalten.
- Datum und Uhrzeit bei Erstinbetriebnahme einstellen.
- Trennschalter (mind. 2 A) in der Nähe installieren.
Technische Daten in der Praxis
- Schutzgrad IP40
- Schutz gegen feste Fremdkörper > 1 mm, kein Schutz gegen Wasser.
- Alarm-Relais
- Schaltleistung 8 A bei cos φ=1.
- Speicherdauer
- Abhängig vom Erfassungsintervall (z.B. 1 Min Intervall = > 50 Tage Kapazität).
Abbildungen und Diagramme
- Schaltplan zeigt Anschlüsse für 4-20mA (aktiv/passiv), NTC-Sonden und Digitaleingänge.
- Tastenfunktionen sind für den Normalbetrieb und das Programmierungsmenü definiert.
- Das Programmierungsmenü folgt einer hierarchischen Struktur (Ebene 1 -> Ebene 2 -> Ebene 3).
Modellkompatibilität
- Nur von AKO gelieferte Sonden verwenden.
- SD-Karten müssen FAT oder FAT32 formatiert sein.
- Modbus-Kommunikation nur bei Modell AKO-15725 verfügbar.
