Bedienungsanleitung für Emerson 16E09-101 Temperaturregler

Umfassender Leitfaden für den Emerson 16E09-101 elektronischen Temperaturregler. Enthält Anweisungen zur Installation, Verkabelung (Power Stealing/Non-Power Stealing), Menüeinstellungen, Alarmkonfiguration und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Emerson 16E09-101 ist ein elektronischer Temperaturregler für Heiz- und Kühlanwendungen. Er wird über die Fronttasten konfiguriert und unterstützt verschiedene Verkabelungsmodi (Power Stealing/Non-Power Stealing) sowie Alarmfunktionen. S. 1

Wichtigste Schritte

  • Menü aufrufen S. 4
  • Werkseinstellungen wiederherstellen S. 4
  • Tastensperre aktivieren S. 4, 6

Erste Inbetriebnahme

  • Schalter SW1 und SW2 gemäß Anwendung einstellen. S. 2, 3

Probleme und Lösungen

Display zeigt 'CaL'

Gerät wurde nicht kalibriert. Rücksendung zum Austausch erforderlich.

S. 8

Wartung und Reset

  • Werkseinstellungen: Alle 3 Tasten gleichzeitig für 5 Sekunden gedrückt halten. S. 4

Technische Daten

Parameter Wert Hinweis Seiten
Temperaturbereich -40° bis 220°F (-40° bis 104°C) Betriebsbereich des Reglers S. 1, 7
Gehäuse NEMA 1 Schutzart S. 1, 7

Wo es im PDF steht

  • Beschreibung und Sicherheit S. 1
  • Installation und Verkabelung S. 2, 3
  • Menü und Betrieb S. 4, 5, 6
  • Technische Daten S. 7
  • Fehlerbehebung S. 8
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Fig. 1: Frontansicht des Temperaturreglers mit Tasten und Anzeigen. Seite 2 Fig. 3: Schaltplan für Power Stealing Anwendung. Seite 3 Fig. 4: Schaltplan für Non-Power Stealing Anwendung. Seite 3

Wichtige Informationen aus der Anleitung

Der Emerson 16E09-101 ist ein einstufiger elektronischer Temperaturregler mit NEMA 1-Gehäuse, der für einen Temperaturbereich von -40° bis 220°F (-40° bis 104°C) ausgelegt ist. Er unterstützt sowohl Heiz- als auch Kühlanwendungen. Wichtig: Dieses Gerät ist ein Temperaturregler und darf nicht als Temperaturbegrenzer verwendet werden. Vor der Installation muss die Stromversorgung am Hauptschalter unterbrochen werden.

Fig. 1: Frontansicht des Temperaturreglers mit Tasten und Anzeigen.
Fig. 1: Frontansicht des Temperaturreglers mit Tasten und Anzeigen.

Installation und Verkabelung

Das Gerät unterstützt zwei Verkabelungsmodi:

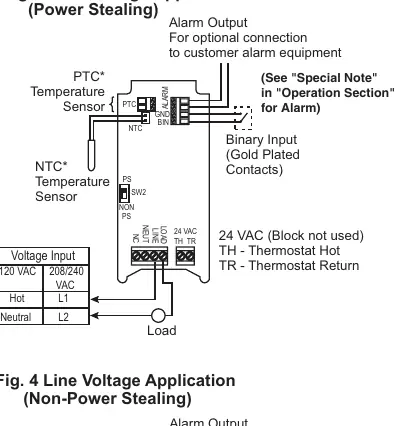

Fig. 3: Schaltplan für Power Stealing Anwendung.
Fig. 3: Schaltplan für Power Stealing Anwendung.

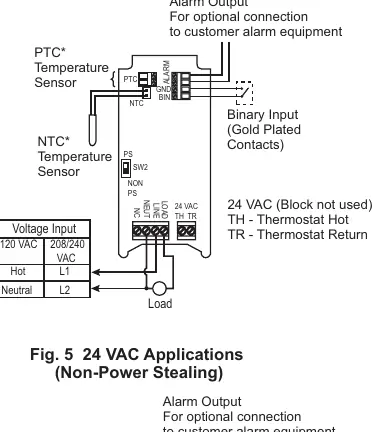

Fig. 4: Schaltplan für Non-Power Stealing Anwendung.
Fig. 4: Schaltplan für Non-Power Stealing Anwendung.
  • Power Stealing: Ermöglicht den Betrieb ohne Neutralleiter, indem Strom vom gesteuerten Gerät bezogen wird. Nicht geeignet, wenn Geräte wie Abtau-Timer den Stromkreis unterbrechen.
  • Non-Power Stealing: Erfordert einen Neutralleiter. Dies ist die empfohlene Methode, wenn externe Geräte den Stromkreis unterbrechen könnten oder wenn die Alarmfunktion zuverlässig genutzt werden soll.

Stellen Sie sicher, dass der Schalter SW2 entsprechend dem gewählten Modus (PS oder Non-PS) eingestellt ist.

Bedienung und Menüeinstellungen

Um das Menü aufzurufen, halten Sie die MENU-Taste 5 Sekunden lang gedrückt. Mit der MENU-Taste navigieren Sie durch die Optionen, mit den Plus- und Minus-Tasten ändern Sie die Werte.

  • CF (Temperaturskala): Wahl zwischen Fahrenheit (F) oder Celsius (C).
  • dFF (Differential): Bereich zwischen Ein- und Ausschaltpunkt.
  • SP (Set Point Mode): Konfiguration als Cut-In oder Cut-Out Temperatur.
  • ASd (Anti Short-Cycle Delay): Verzögerung zum Schutz des Kompressors vor zu häufigem Schalten.
  • LP (Lock Panel): Tastensperre gegen unbefugte Änderungen.
  • OFS (Offset): Kalibrierungsausgleich für die gemessene Temperatur.

Um alle Einstellungen auf Werkseinstellungen zurückzusetzen, halten Sie alle drei Tasten gleichzeitig für ca. 5 Sekunden gedrückt.

Betriebsmodi

Der Schalter SW1 muss vor der Konfiguration auf den gewünschten Modus eingestellt werden:

  • Refrigeration (Cool): Das Schneeflocken-Symbol wird angezeigt.
  • Heating (Heat): Das Flammen-Symbol wird angezeigt.

Fehlerbehebung

Bei Problemen wie "Display aus" im Power Stealing Modus prüfen Sie, ob ein Abtau-Timer den Strom unterbricht. Bei Fehlalarmen stellen Sie sicher, dass die Alarmverzögerung (AL) ausreichend lang eingestellt ist, um normale Temperaturänderungen (z.B. durch Türöffnungen) zu tolerieren.

Praktische Hilfe

Typische Probleme

Display und LED sind im Power Stealing Modus aus.

Dies ist normal, wenn ein Abtau-Timer den Strom unterbricht. Wenn dies unerwünscht ist, verdrahten Sie das Gerät im Non-Power Stealing Modus mit Neutralleiter.

Fehlalarm ertönt.

Prüfen Sie, ob die Alarmverzögerung (AL) zu kurz eingestellt ist. Erhöhen Sie die Zeit, damit das System die Zieltemperatur erreichen kann.

Gerät startet nicht / Display zeigt nichts an.

Prüfen Sie die Stromversorgung, die korrekte Verkabelung und ob die Schalter SW1/SW2 korrekt eingestellt sind.

Vor der Verwendung

  • Stromversorgung am Hauptschalter unterbrechen.
  • Schalter SW1 für den Systemmodus (Heizen/Kühlen) korrekt einstellen.
  • Schalter SW2 für den Verkabelungsmodus (Power Stealing/Non-Power Stealing) korrekt einstellen.
  • Sicherstellen, dass nur ein Sensor (PTC oder NTC) angeschlossen ist (oder 4 bei Mehrfachsensor-Betrieb).
  • Alarmverzögerung (AL) bei Bedarf anpassen.

Abbildungen und Diagramme

  • Fig. 1: Frontansicht mit Tastenbelegung und Statusanzeigen.
  • Fig. 3: Schaltplan für Power Stealing Anwendung.
  • Fig. 4: Schaltplan für Non-Power Stealing Anwendung.
  • Fig. 5: Schaltplan für 24 VAC Anwendung.

Modellkompatibilität

  • Nur für einphasige Stromkreise geeignet.
  • Nicht als Temperaturbegrenzer verwenden.
  • Bei Verwendung von 4 Sensoren müssen alle vom gleichen Modell sein.
